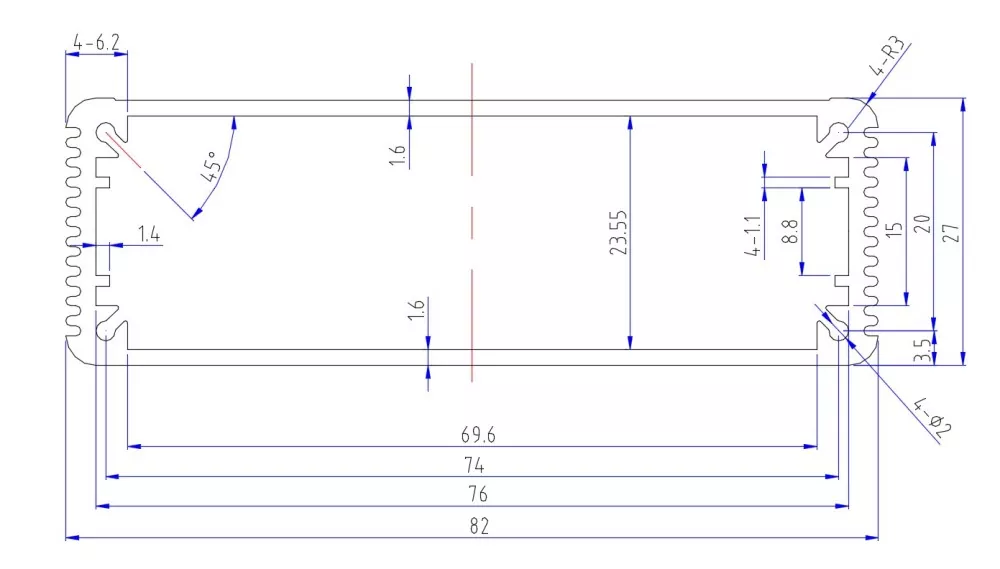

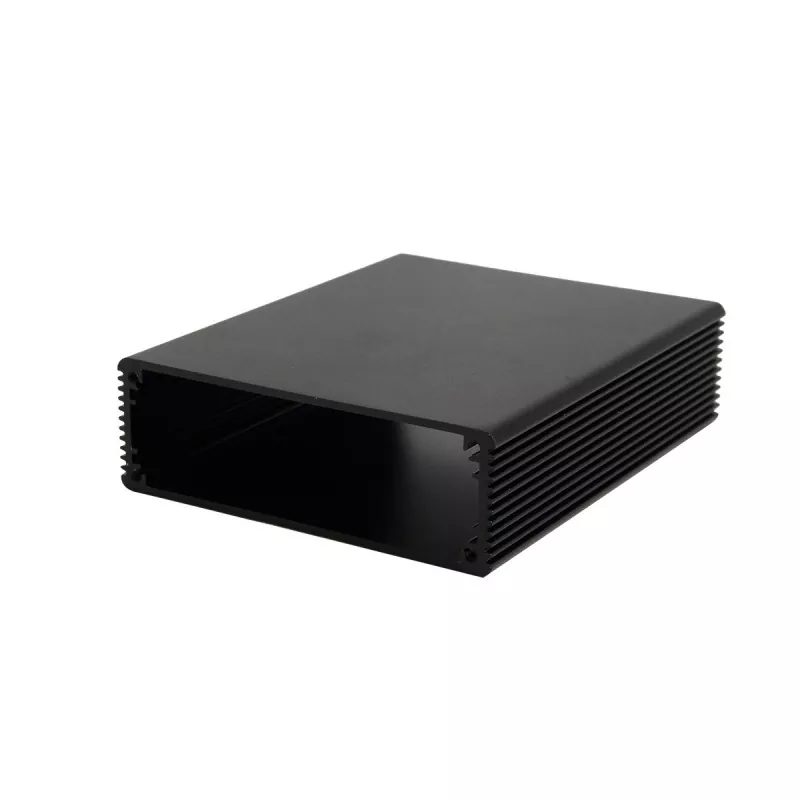

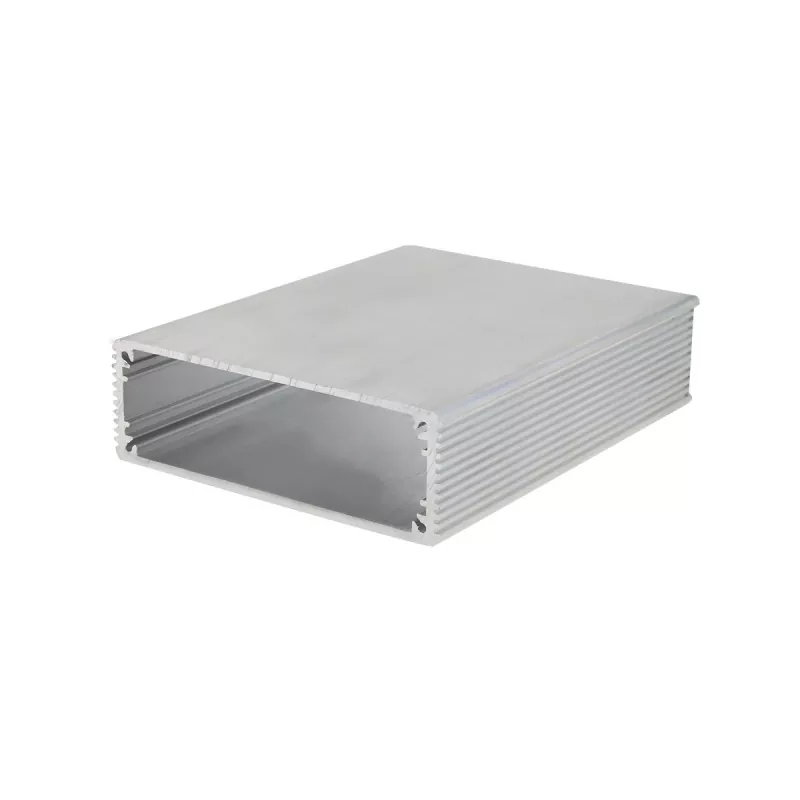

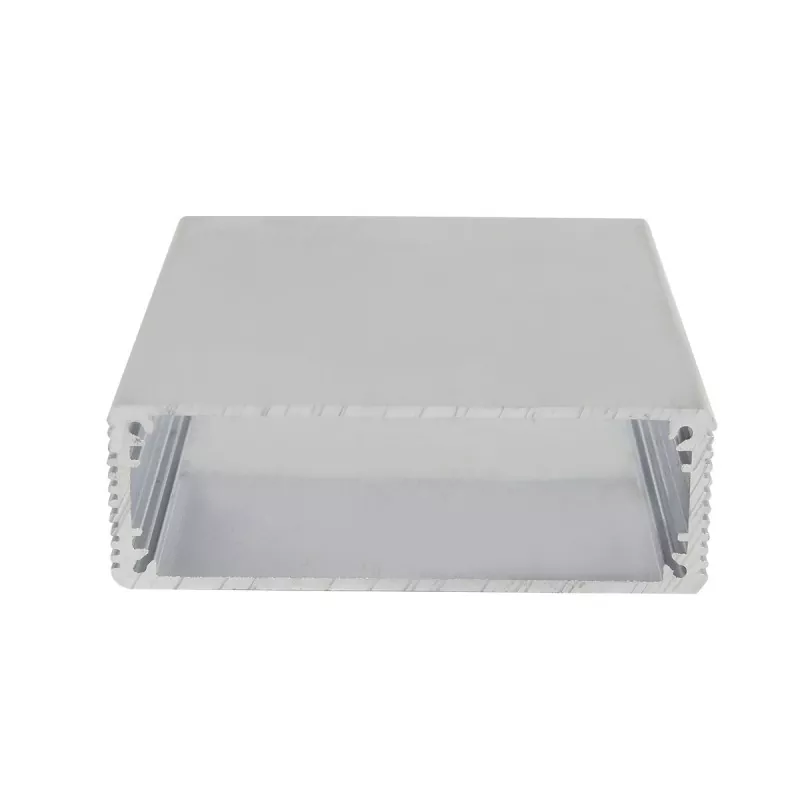

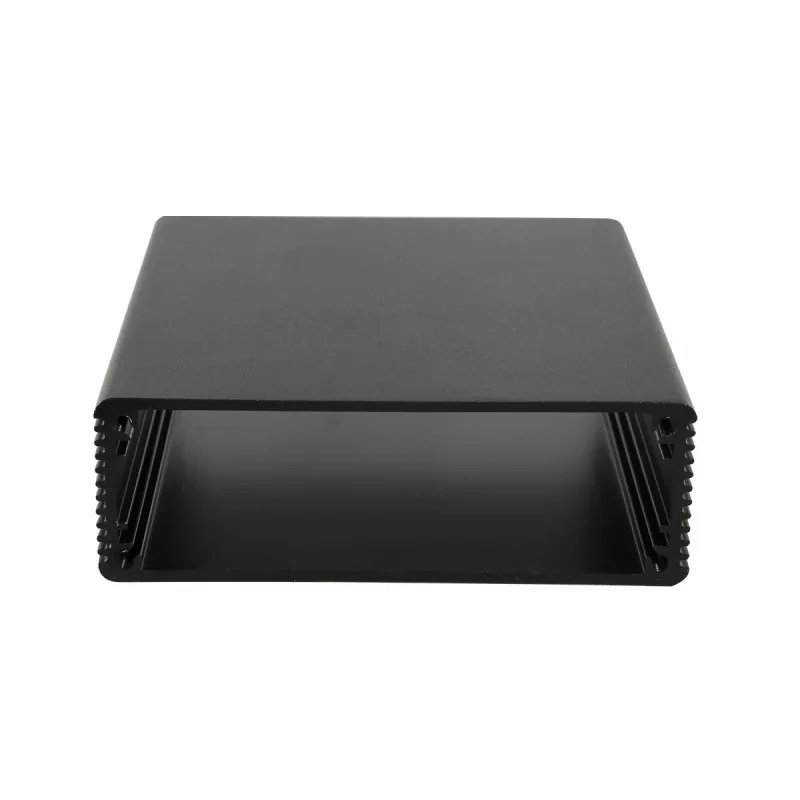

Obudowa aluminiowa 82×27mm do modułu komunikacji i elektronicznego sterowania

Szerokość 82 mm zapewnia dużą przestrzeń boczną na płytki PCB, złącza i komponenty elektroniczne, a wysokość 27 mm zapewnia zwartą, niskoprofilową konstrukcję. W związku z tym ta obudowa szczególnie dobrze nadaje się do modułów elektronicznych, które wymagają obszernego bocznego układu PCB, ale nie zawierają nieporęcznych, wysokich komponentów. Obudowa aluminiowa 82 × 27 mm do modułu komunikacyjnego i elektronicznego modułu sterującego jest stosowana głównie w modułach komunikacyjnych, modułach interfejsu elektronicznego, modułach konwersji sygnału, modułach gromadzenia danych i małych przemysłowych modułach sterujących.

Kluczowe zalety

1. Duża przestrzeń do rozmieszczenia bocznego

Szerokość 82 mm pozwala pomieścić produkty elektroniczne wymagające szerokiego obszaru montażu PCB i ułatwia umieszczanie złączy, listew zaciskowych i innych zewnętrznych interfejsów na końcach obudowy.

W przypadku modułów z dużą liczbą interfejsów szeroki przekrój pozwala na elastyczną aranżację interfejsów.

2. Nadaje się do cienkich urządzeń elektronicznych

Wysokość 27 mm pomaga zminimalizować całkowitą grubość urządzenia, oferując jednocześnie więcej przestrzeni wewnętrznej niż w przypadku ultracienkich specyfikacji.

Struktura ta mieści standardowe płytki PCB i komponenty o umiarkowanych rozmiarach, dzięki czemu idealnie nadaje się do urządzeń komunikacyjnych i sterujących o określonych ograniczeniach grubości.

3. Zintegrowany montaż PCB i interfejsu

Korpus z profilu aluminiowego można poddać obróbce w celu dopasowania do wymiarów PCB i długości urządzenia, z wycięciami na interfejsy, otworami montażowymi i otworami gwintowanymi dostosowanymi do konkretnej konstrukcji produktu.

Pozwala to na integrację płytek PCB, złączy, zacisków, lampek sygnalizacyjnych i innych komponentów w jednej, kompaktowej aluminiowej obudowie.

4. Możliwość dostosowania do różnych długości modułów

Zastosowanie profilu aluminiowego jako konstrukcji głównej pozwala na docięcie na żądaną długość; w połączeniu z płytami końcowymi i elementami mocującymi tworzy kompletną obudowę odpowiednią dla płytek PCB i modułów elektronicznych o różnej długości.

Obowiązujące produkty i obszary zastosowań

Moduły komunikacyjne

Profil 82×27 mm doskonale nadaje się do komunikacyjnych modułów elektronicznych, które wymagają dużej przestrzeni na układ PCB, a jednocześnie mają ograniczenia dotyczące grubości urządzenia.

Obowiązujące produkty obejmują:

• Moduły interfejsu komunikacyjnego
• Moduły transmisji danych
• Moduły konwersji komunikacji
• Moduły interfejsu sygnałowego
• Wbudowane moduły komunikacyjne

Produkty te zazwyczaj wymagają instalacji płytek PCB, interfejsów komunikacyjnych, złączy i elementów wskaźników na ograniczonej przestrzeni; Wymiary 82×27 mm równoważą przestrzeń poprzeczną z całkowitą grubością.

Moduły interfejsu elektronicznego i konwersji sygnału

W przypadku modułów elektronicznych wymagających wielu interfejsów lub konwersji sygnału szerokość 82 mm zapewnia dużo miejsca na układ interfejsu, a wysokość 27 mm pozwala zachować zwartą konstrukcję urządzenia.

Obowiązujące produkty obejmują:

• Moduły konwersji interfejsu
• Moduły konwersji sygnału
• Moduły interfejsu danych
• Moduły interfejsu komunikacji przemysłowej
• Moduły przetwarzania sygnału

Moduły gromadzenia danych

Moduły gromadzenia danych zazwyczaj wymagają instalacji płytek PCB, zacisków, złączy i powiązanych elementów elektronicznych. Profil 82×27 mm jest odpowiedni dla urządzeń do gromadzenia danych, które charakteryzują się znacznym rozmieszczeniem bocznym, ale mają ograniczoną wysokość elementów wewnętrznych.

Obowiązujące produkty obejmują:

• Moduły akwizycji danych
• Moduły przetwarzania danych na małą skalę
• Moduły interfejsu danych czujnika
• Przemysłowe urządzenia do akwizycji danych

Małe przemysłowe elektroniczne moduły sterujące

W przypadku małych modułów elektronicznych przeznaczonych do montażu wewnątrz urządzeń przemysłowych lub systemów sterowania profil 82×27 mm stanowi idealne rozwiązanie w postaci smukłej obudowy aluminiowej.

Obowiązujące produkty obejmują:

• Małe moduły sterujące
• Moduły interfejsu we/wy
• Elektroniczne moduły sterujące
• Przemysłowe moduły przetwarzania sygnałów
• Wbudowane urządzenia sterujące

Dane techniczne

Rzeczywisty gatunek stopu aluminium, grubość ścianki profilu, wymiary wewnętrzne, długość produktu i tolerancje obróbki należy potwierdzić na podstawie konkretnego profilu i rysunków produktu.

Usługi obróbki niestandardowej

Możliwości produkcyjne

Boyuan ma ponad 20-letnie doświadczenie w branży aluminiowych obudów i podwozi, prowadzi fabrykę o powierzchni około 10 000 metrów kwadratowych i posiada około 300 zestawów standardowych (otwartych) form. Większość procesów produkcyjnych tych obudów aluminiowych odbywa się we własnym zakresie, włączając cięcie profili aluminiowych, obróbkę CNC, wiercenie, gwintowanie, obróbkę powierzchni, grawerowanie laserowe, sitodruk, kontrolę i montaż.

W fabryce stosowana jest przede wszystkim 3-osiowa obróbka CNC. Na podstawie rysunków klienta możemy wykonać wycięcia na interfejsy, otwory montażowe, otwory gwintowane i inne niestandardowe elementy konstrukcyjne. Niektóre procesy obróbki powierzchni, takie jak anodowanie, są zlecane na zewnątrz w oparciu o określone wymagania produktu.

Rodzaje produktów nieodpowiednie

Ponieważ profil 27 mm ma płytki przekrój poprzeczny, w przypadku produktów o dużych wymaganiach dotyczących wysokości wewnętrznej wymagana jest staranna selekcja.

Przed wyborem zalecamy sprawdzenie dostępności przestrzeni wewnętrznej dla następujących typów komponentów:

• Wysokie moduły mocy
• Duże transformatory
• Wysokie przekaźniki
• Wielowarstwowe pionowe płytki PCB
• Wysokie złącza
• Komponenty elektroniczne wymagające znacznego luzu wewnętrznego

Jeśli głównym ograniczeniem jest wysokość wewnętrzna, a nie szerokość PCB, należy wybrać aluminiową obudowę o wyższym profilu w oparciu o rzeczywiste wymiary komponentów.

Wsparcie w zakresie próbek i zakupów

Przed masową produkcją aluminiowej obudowy 82 × 27 mm do elektronicznego modułu komunikacyjnego i sterującego możemy sfinalizować konstrukcję obudowy, wymiary obróbki i lokalizację interfejsów w oparciu o konkretne potrzeby produktu.

W przypadku zapytania zalecamy podanie następujących informacji:

• Wymagania dotyczące wymiarów produktu
• Wymagana długość obudowy
• Wymiary PCB i miejsca montażu
• Rodzaje i lokalizacje interfejsów wymagających obróbki
• Specyfikacja otworu montażowego i otworu gwintowanego
• Surface treatment and color preferences
• Wymagania dotyczące logo i oznakowania
• Szacunkowa wielkość zamówienia
• Rysunki 2D lub modele 3D (jeśli są dostępne)

Jeśli kompletne rysunki nie są jeszcze dostępne, możesz podać wymiary produktu, wymiary PCB i wymagania montażowe, aby pomóc nam określić odpowiedni plan obróbki.

Pokaz warsztatowy

Często zadawane pytania

P: Do jakich produktów nadaje się aluminiowa obudowa 82 × 27 mm do elektronicznego modułu komunikacyjnego i sterującego?

Odp.: Nadaje się przede wszystkim do wąskich modułów komunikacyjnych, modułów interfejsu elektronicznego, modułów konwersji sygnału, modułów gromadzenia danych i kompaktowych przemysłowych elektronicznych modułów sterujących.

P: Czy obudowa 82×27 mm nadaje się do montażu na płytce drukowanej?

O: Tak. Szerokość 82 mm zapewnia wystarczająco dużo miejsca na boczny układ PCB; jednakże konkretne wymiary PCB, które można uwzględnić, należy porównać z rzeczywistymi wymiarami wewnętrznymi profilu.

P: Czy można dostosować długość aluminiowej obudowy 82 × 27 mm?

O: Tak. Obudowę można przyciąć na wymiar i poddać obróbce mechanicznej w zależności od wymiarów płytki PCB, wewnętrznych elementów elektronicznych i urządzenia końcowego.

P: Czy można wykonać wycięcia na interfejsy komunikacyjne i złącza?

O: Tak. Elementy takie jak interfejsy komunikacyjne, złącza, zaciski, otwory montażowe i otwory gwintowane mogą być obrabiane zgodnie z rysunkami produktu.

P: Czy można zastosować logo?

O: Tak. Logotypy i oznaczenia produktów możemy nanieść metodą graweru laserowego lub sitodruku, w zależności od wymagań produktu.
