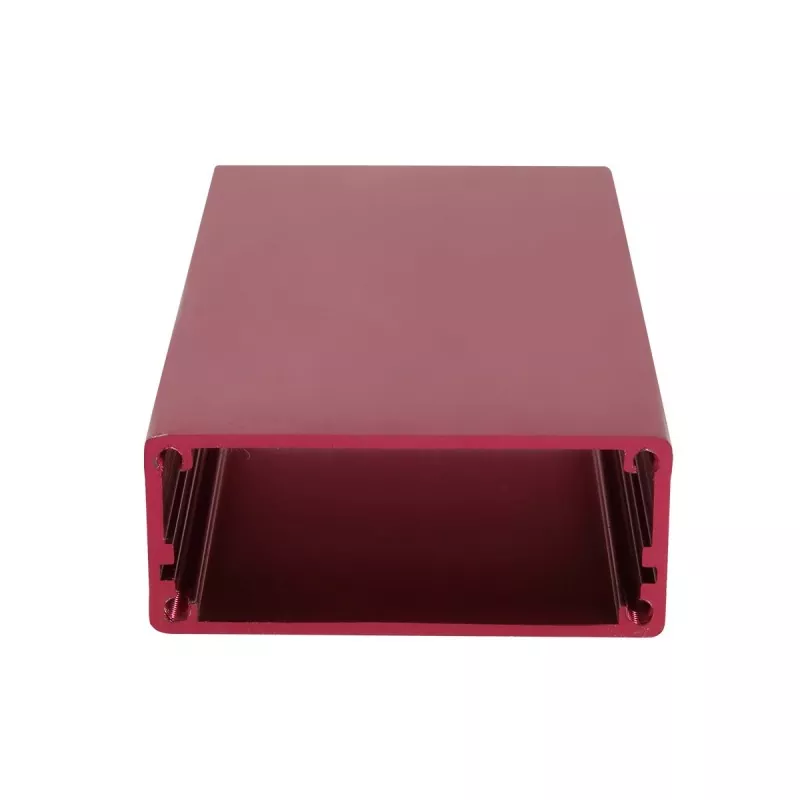

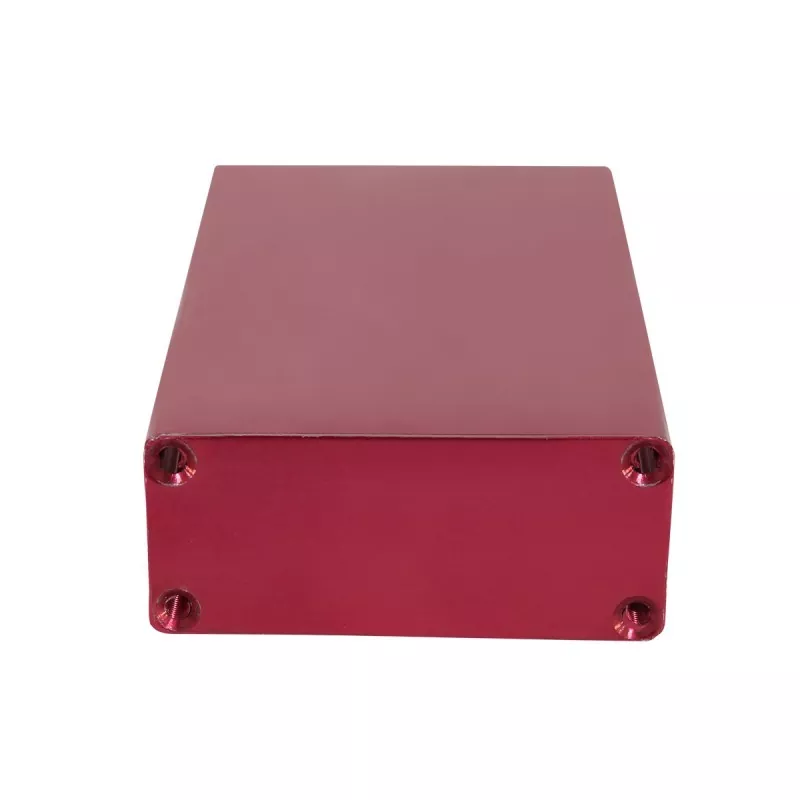

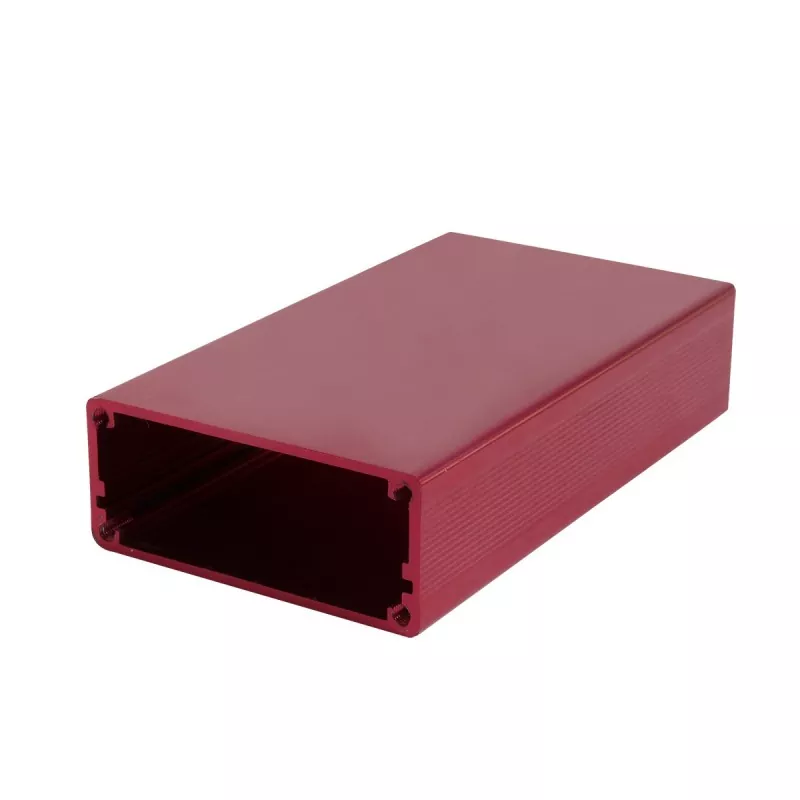

Aluminiowa obudowa przyrządu o wymiarach 57 × 24 mm do sprzętu pomiarowego

Aluminiowy korpus obudowy przyrządu do sprzętu pomiarowego o wymiarach 57 × 24 mm jest przycinany na wymaganą długość i uzupełniany płytami końcowymi, obróbką CNC i powiązanymi procesami. Wewnętrzne gniazda kart umożliwiają wsunięcie płytki drukowanej i jej zamocowanie bez dodatkowych śrub, oferując szybkość montażu, której nie zapewniają inne typy obudów.

W porównaniu z obudowami z tworzywa sztucznego, aluminiowa obudowa zapewnia lepszą wytrzymałość konstrukcyjną i metalowe wykończenie oraz obsługuje interfejsy obrabiane CNC, otwory montażowe, otwory gwintowane, otwory na antenę SMA i szczeliny odprowadzające ciepło. Boyuan Hardware, z ponad 20-letnim doświadczeniem i fabryką ~ 10 000㎡, zapewnia cięcie, CNC, wiercenie, gwintowanie, obróbkę powierzchni, grawerowanie laserowe, sitodruk, kontrolę i montaż.

Cechy produktu

01 | Szeroka i smukła konstrukcja o wymiarach 57 × 24 mm

Przekrój poprzeczny o szerokości 57 mm i wysokości 24 mm zapewnia wystarczającą ilość miejsca do pakowania sprzętu elektronicznego.

Szerokość 57 mm jest szersza niż typowe specyfikacje 52-55 mm, co pozwala na obsługę większych układów PCB i obsługuje więcej modułów funkcyjnych umieszczonych obok siebie oraz konstrukcję interfejsu, spełniając wymagania dotyczące wielokanałowego układu wejść/wyjść; wysokość 24 mm pozwala zachować smukły wygląd urządzenia, zapewniając jednocześnie dużą przestrzeń do montażu komponentów, mieszczącą małe transformatory, kondensatory elektrolityczne (zwykle o wysokości 18–22 mm), przekaźniki i komponenty średniej wysokości, wspierając potrzeby integracji stosunkowo złożonych systemów obwodów.

02 | Struktura wytłaczania aluminium

Korpus obudowy wykonany jest poprzez wytłaczanie profili ze stopu aluminium. Rozmiar przekroju obudowy z wytłaczanego aluminium jest stały, a długość można przyciąć zgodnie z rzeczywistymi wymaganiami produktu. Dlatego obudowę o tej samej specyfikacji można dostosować do płytek PCB i modułów elektronicznych o różnych długościach. Struktura ta jest szczególnie odpowiednia dla produktów elektronicznych wymagających opracowania seryjnego.

03 | Nadaje się do montażu na płytce drukowanej

Obudowa elektroniczna z wytłaczanego aluminium może być zaprojektowana z odpowiednimi szczelinami montażowymi lub konstrukcjami wsporczymi zgodnie ze strukturą wewnętrzną, do montażu płytek PCB i innych elementów elektronicznych. Wnętrze jest standardowo wyposażone w gniazda na karty obwodów drukowanych, a płytkę PCB można bezpośrednio włożyć i zamocować bez dodatkowych śrub.

04 | Wsparcie w zakresie obróbki niestandardowej CNC

Profil standardowy to tylko punkt wyjścia. Boyuan Hardware może wykonać obróbkę CNC obudowy aluminiowej o wymiarach 57×24mm według rysunków klienta, w tym:

• Otwory interfejsowe (USB, RJ45, wtyczki lotnicze, interfejsy BNC, interfejsy zasilania, interfejsy antenowe SMA itp.)
• Otwory na śruby i otwory pozycjonujące
• Otwory gwintowane i pogłębione
• Szczeliny odprowadzające ciepło i otwory wentylacyjne
• Otwory okienne ekranowe
• Dziurki na guziki i dziurki na przełączniki
• Otwory montażowe i otwory do montażu na ścianie
• Rowki i stopnie
• Fazowanie
• Inne niestandardowe konstrukcje

05 | Długość Możliwość dostosowania do produktu

Specyfikacja przekroju obudowy wynosi 57×24 mm, a długość produktu można przyciąć zgodnie z rzeczywistymi wymiarami sprzętu. Konkretna długość możliwa do obróbki jest potwierdzana w zależności od materiału, obróbki powierzchni i wymagań produktu.

06 | Efektywna wydajność rozpraszania ciepła

Stop aluminium ma doskonałą przewodność cieplną. W połączeniu z konstrukcją o szerokości 57 mm może skutecznie pomóc elementom wewnętrznym w rozpraszaniu ciepła i wydłużyć żywotność sprzętu.

07 | Metalowa obudowa łączy w sobie strukturę i wygląd

Stop aluminium jest lekki i ma dobre właściwości konstrukcyjne, zachowując jednocześnie naturalną teksturę metalu. Dzięki obróbce powierzchni, takiej jak szczotkowanie, piaskowanie i anodowanie, można uzyskać różne efekty wizualne, nadając produktom elektronicznym bardziej profesjonalny wygląd.

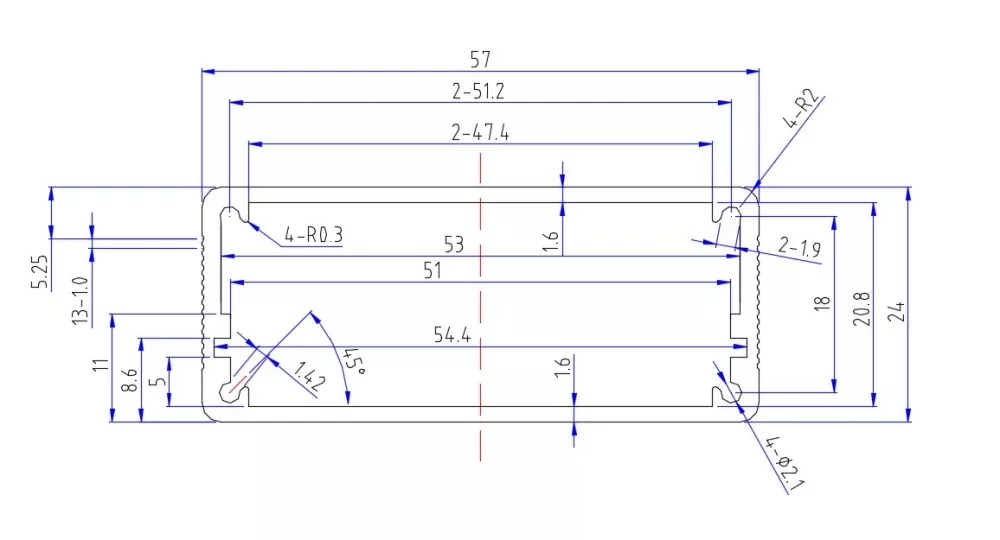

Dane techniczne obudowy aluminiowej 57×24mm

Notatka: Określone gatunki materiałów, grubość ścianek, zakresy długości, tolerancje wymiarowe i kolory wykończenia powierzchni podlegają rzeczywistym rysunkom produktu i wymaganiom zamówienia.

Do jakich produktów nadaje się aluminiowa obudowa 57 × 24 mm?

Wymiary 57×24 mm należą do kategorii smukłych obudów aluminiowych o szerokiej obudowie — szerokość 57 mm mieści większe płytki PCB i więcej modułów funkcyjnych umieszczonych obok siebie; wysokość 24 mm zachowuje smukły wygląd, zapewniając jednocześnie dużą przestrzeń wewnętrzną. Ta specyfikacja jest szeroko stosowana w przyrządach i licznikach, komunikacji energetycznej, inżynierii metra, sprzęcie medycznym, systemach nagłośnieniowych i innych gałęziach przemysłu.

1. Przyrządy, mierniki i sprzęt pomiarowy

57×24mm to idealne rozwiązanie do pakowania produktów przyrządowych i licznikowych:

• Niwelatory cyfrowe/inklinometry cyfrowe
• Obudowy przyrządów i mierników
• Instrumenty do gromadzenia danych
• Obudowy generatorów sygnału
• Analizatory mocy
• Sprzęt testujący
• Precyzyjne przyrządy pomiarowe

Dlaczego rozmiar 57×24 mm jest odpowiedni dla przyrządów i mierników? 57×24 mm to klasyczna specyfikacja rozmiaru dla przyrządów pomiarowych, takich jak niwelatory cyfrowe i inklinometry — wiele niwelatorów cyfrowych dostępnych na rynku (takich jak LXR-T600/T800/T1000/T1200) wykorzystuje obudowy ze stopu aluminium 57×24 mm. Szerokość 57 mm pozwala pomieścić duże ekrany LCD i płytki obwodów pomiarowych, wysokość 24 mm zapewnia wygodną grubość uchwytu, a obudowa ze stopu aluminium zapewnia doskonałą odporność na uderzenia i skręcanie, zapewniając dokładność pomiaru.

2. GPS/GPRS i sprzęt do śledzenia pozycji

• Obudowy modułów GPS/GPRS
• Lokalizatory GPS pojazdów
• Urządzenia do pozycjonowania i śledzenia aktywów
• Moduły pozycjonowania zewnętrznego
• Małe elektroniczne puszki przyłączeniowe

Dlaczego rozmiar 57×24 mm jest odpowiedni dla trackerów GPS? Urządzenia śledzące GPS wymagają szerszego układu PCB, aby pomieścić moduły GPS, moduły komunikacyjne, anteny i baterie. Szerokość 57 mm zapewnia wystarczającą przestrzeń montażową, a grubość 24 mm nadaje się do ukrycia wewnątrz pojazdów lub sprzętu.

3. Moduły komunikacyjne i sprzęt bezprzewodowy

• Moduły komunikacyjne
• Platformy bezprzewodowe
• Moduły konwersji sygnału
• Obudowy wzmacniające sygnał
• Terminale platformy bezprzewodowej
• Moduły transmisji danych
• Serwery wideo
• Routery, odbiorniki bezprzewodowe

4. Skrzynki ekranujące i zastosowania przeciwzakłóceniowe

Aluminiowa obudowa o wymiarach 57 × 24 mm może służyć jako dobre rozwiązanie w zakresie ekranowania elektromagnetycznego:

• Elektroniczne skrzynki ekranujące
• Obudowy urządzeń przeciwzakłóceniowych
• Ekranowanie modułu wysokiej częstotliwości
• Precyzyjne skrzynki zabezpieczające obwody

Sam materiał ze stopu aluminium ma dobre właściwości ekranowania elektromagnetycznego, skutecznie zapobiegając zakłóceniom elektromagnetycznym.

5. Moduły mocy

• Obudowy do zasilania pojazdów
• Obudowy falowników
• Obudowy aluminiowe prostowników
• Moduły przetwornic DC-DC
• Przełączanie modułów zasilania

6. Moduły sterowania i automatyki przemysłowej

• Sterowniki przemysłowe
• Moduły programowalnego sterownika logicznego (PLC).
• Moduły sterowania ruchem
• Moduły rozszerzeń we/wy
• Urządzenia sterujące automatyką

7. Sprzęt medyczny

• Obudowy sprzętu medycznego
• Testowanie modułów
• Moduły urządzeń monitorujących
• Przenośne instrumenty medyczne

8. Sprzęt nagłośnieniowy i audio

• Urządzenia systemu nagłośnieniowego
• Obwody wzmacniacza
• Sprzęt audio

Dostosowany parametr

Obróbka powierzchniowa

Anodowanie

Anodowanie jest jedną z powszechnie stosowanych metod obróbki powierzchni obudów aluminiowych. Może zmienić wygląd i właściwości powierzchni powierzchni aluminiowej oraz uzyskać różne efekty kolorystyczne.

Piaskowanie

Piaskowanie może utworzyć jednolitą matową teksturę na powierzchni aluminium, odpowiednią dla przemysłowego sprzętu elektronicznego i obudów instrumentów.

Szczotkowanie

Szczotkowanie może tworzyć regularną teksturę metalu, dzięki czemu produkt zachowuje oczywistą teksturę metalu ze stopu aluminium.

Grawerowanie laserowe

Na powierzchni obudowy aluminiowej o wymiarach 57×24mm można poddać obróbce:

• Logo
• Model produktu
• Identyfikacja interfejsu
• Numer produktu
• Tekst i wzory

Druk sitodrukowy

Nadaje się do obróbki wielokolorowych logo, tekstów i identyfikacji funkcji.

Profesjonalna obróbka niestandardowa obudów aluminiowych

Produkujemy nie tylko standardowe obudowy aluminiowe, ale możemy również dostosować je do konstrukcji produktów klienta.

Klienci muszą jedynie podać:

Rysunki 2D / modele 3D / próbki fizyczne / wymiary produktu

Następnie możemy przeprowadzić ocenę obróbki zgodnie z rzeczywistymi wymaganiami produktu.

Obróbka CNC spełnia niestandardowe wymagania

W przypadku produktów, których nie można bezpośrednio zaspokoić za pomocą standardowego profilu 57×24 mm, personalizację można osiągnąć poprzez późniejszą obróbkę CNC.

Na przykład:

Otwory interfejsu + okna ekranowe + otwory montażowe + otwory gwintowane + szczeliny odprowadzające ciepło + rowki + stopnie + logo

Wszystko można poddać obróbce według rysunków klienta.

Przewodnik wyboru produktu

Jeśli szerokość Twojej płytki drukowanej jest bliska 57 mm

Rozmiar 57 × 24 mm to idealny wybór — szerokość 57 mm zapewnia więcej miejsca na prowadzenie PCB i większy układ interfejsów obok siebie, a przy tym jest szersza niż typowe specyfikacje 52–55 mm.

Jeśli Twoje urządzenie jest instrumentem lub miernikiem

57 × 24 mm to klasyczna specyfikacja dla niwelatorów cyfrowych, inklinometrów, przyrządów testujących i innego sprzętu pomiarowego. Szerokość 57 mm pozwala na obsługę dużych wyświetlaczy, a grubość 24 mm zapewnia wygodny chwyt.

Jeśli Twoje urządzenie zawiera komponenty średniej wysokości

Wysokość 24 mm może pomieścić małe transformatory, kondensatory elektrolityczne (18–22 mm), przekaźniki i komponenty średniej wysokości, odpowiednie dla sprzętu elektronicznego wymagającego określonej wewnętrznej przestrzeni pionowej.

Jeśli Twoje urządzenie potrzebuje smukłego wyglądu

Wysokość 24 mm zachowuje smukły wygląd, zapewniając jednocześnie dużą przestrzeń wewnętrzną, równoważąc estetykę i kompletność funkcjonalną.

Jeśli potrzebujesz kompatybilności z wieloma interfejsami

Szerokość 57 mm umożliwia umieszczenie obok siebie wielu interfejsów, takich jak RJ45, wtyczki lotnicze, BNC, USB i interfejsy antenowe SMA, odpowiednich dla sprzętu komunikacyjnego i pomiarowego wymagającego bogatych interfejsów.

Jeśli Twoje urządzenie wymaga dobrego odprowadzania ciepła

Obudowa ze stopu aluminium ma doskonałą przewodność cieplną. W połączeniu z konstrukcją o szerokości 57 mm może skutecznie pomóc elementom wewnętrznym w rozpraszaniu ciepła.

Jeśli długości PCB są różne

Profil można przyciąć w zależności od długości produktu, a tę samą specyfikację przekroju można dostosować do produktów o różnych długościach.

Pokaz warsztatowy

Często zadawane pytania

1. Do jakich produktów nadaje się obudowa aluminiowa 57×24mm?

57×24 mm należy do kategorii smukłych obudów aluminiowych o szerokiej obudowie. Podstawowe zastosowania obejmują przyrządy i mierniki (niwelatory cyfrowe, inklinometry), moduły GPS/GPRS, moduły komunikacyjne, skrzynki ekranujące, obudowy zasilaczy pojazdów, serwery wideo, platformy bezprzewodowe, obudowy falowników, sprzęt medyczny, systemy nagłośnieniowe itp. Szerokość 57 mm zapewnia dużo miejsca na układ PCB, a wysokość 24 mm pozwala na montaż komponentów średniej wysokości przy jednoczesnym zachowaniu smukłego wyglądu.

2. Czy długość obudowy wynosi 57×24mm?

Nr 57×24mm dotyczy wymiaru przekroju obudowy (szerokość × wysokość). Długość produktu można przyciąć w zależności od rzeczywistego wyposażenia i długości PCB.

3. Czy można dostosować długość aluminiowej obudowy 57×24mm?

Tak. Długość obudowy z wytłaczanego aluminium można przyciąć zgodnie z wymaganiami produktu. Konkretną długość należy potwierdzić w połączeniu z materiałem, obróbką powierzchni i strukturą produktu.

4. Czy wysokość 24 mm pozwala na umieszczenie kondensatorów elektrolitycznych?

Tak. Typowe kondensatory elektrolityczne mają zwykle wysokość 18–22 mm, a wysokość wewnętrzna 24 mm może je w pełni pomieścić. Konieczne jest szczegółowe potwierdzenie w zależności od wymiarów komponentu.

5. Jaka jest różnica między szerokością 57 mm a szerokością 52-55 mm?

57 mm jest szersze niż typowe specyfikacje 52-55 mm, co pozwala pomieścić większe płytki PCB lub więcej układów interfejsów side-by-side, szczególnie odpowiednie dla sprzętu wymagającego szerszych płytek PCB lub wielokanałowych interfejsów wejścia/wyjścia.

6. Czy rozmiar 57×24 mm nadaje się do niwelatorów cyfrowych?

Bardzo odpowiedni. Wiele niwelatorów cyfrowych dostępnych na rynku (LXR-T600/T800/T1000/T1200) wykorzystuje obudowy ze stopu aluminium o wymiarach 57×24 mm, co czyni tę specyfikację klasyczną w tej dziedzinie.

7. Czy w aluminiowej obudowie można wykonać otwory odprowadzające ciepło?

Tak. Boyuan Hardware może obrabiać szczeliny rozpraszające ciepło, otwory wentylacyjne i inne struktury rozpraszające ciepło zgodnie z rysunkami klienta, aby pomóc sprzętowi w rozpraszaniu ciepła.

8. Czy można poddać obróbce interfejsy antenowe SMA?

Obróbkę CNC można wykonać na odpowiednich pozycjach interfejsu zgodnie z rysunkami klienta. Szerokość 57 mm pozwala na umieszczenie obok siebie wielu interfejsów. To, czy nadaje się on szczególnie do obróbki, należy potwierdzić na podstawie wymiarów interfejsu i konstrukcji obudowy.

O sprzęcie Boyuan

Boyuan Hardware od ponad 20 lat koncentruje się na branży obudów aluminiowych i obudów aluminiowych, dysponując około 10 000 metrów kwadratowych powierzchni produkcyjnej, zapewniając niestandardową obróbkę obudów aluminiowych.

Od standardowego profilu aluminiowego 57×24mm po gotową obudowę elektroniki wykonaną maszynowo CNC – możemy wykonać obróbkę zgodnie z wymaganiami produktu klienta.

Jeśli szukasz aluminiowej obudowy przyrządów o wymiarach 57 × 24 mm do sprzętu pomiarowego, możesz przesłać wymiary PCB, rysunki produktów lub modele 3D.
