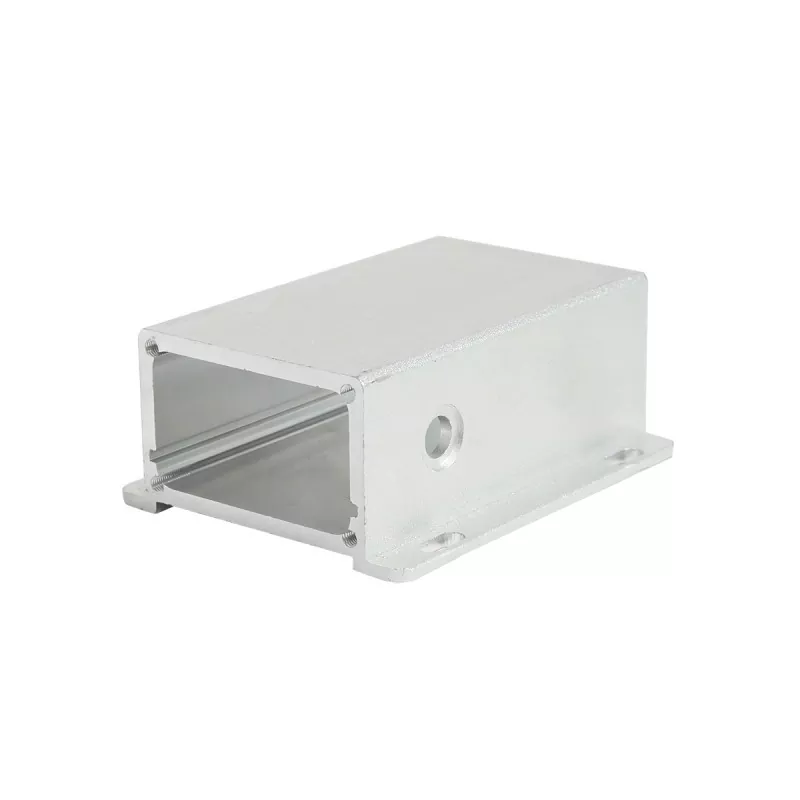

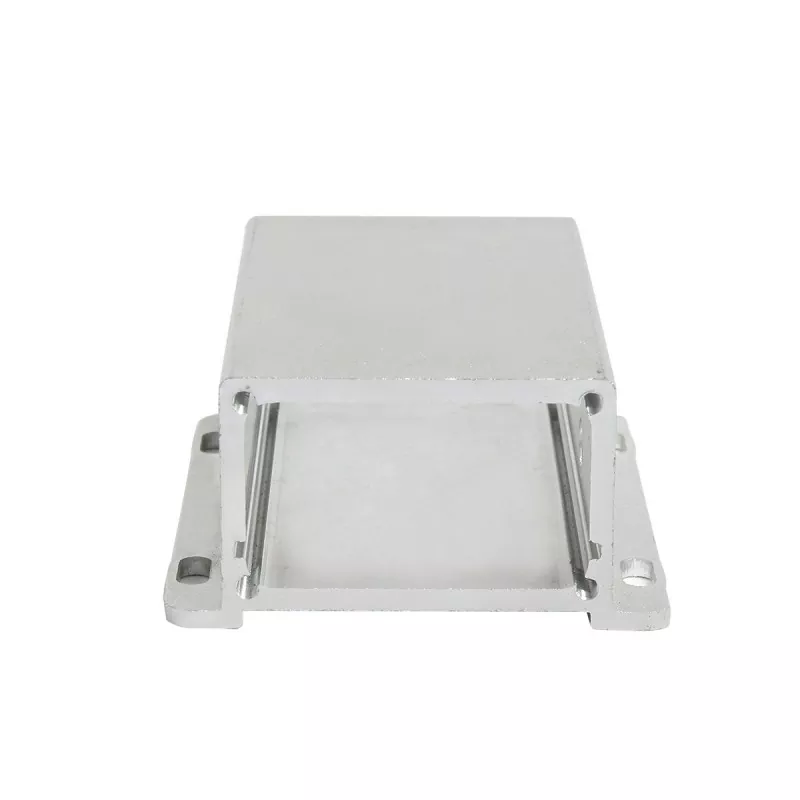

Aluminiowa obudowa sprzętu elektronicznego o wymiarach 63 × 32,5 mm

Aluminiowa obudowa sprzętu elektronicznego o wymiarach 63 × 32,5 mm to średniej wielkości, kompaktowa obudowa urządzenia elektronicznego z wytłaczanego aluminium, odpowiednia dla produktów elektronicznych, które wymagają określonej ilości wewnętrznej przestrzeni montażowej, jednocześnie utrzymując ogólną głośność urządzenia pod kontrolą.

Szerokość 63 mm zapewnia więcej miejsca na boczne rozmieszczenie płytek PCB i komponentów elektronicznych niż w przypadku bardzo wąskich obudów aluminiowych; wysokość 32,5 mm pozwala pomieścić konwencjonalne płytki PCB, złącza i komponenty elektroniczne o określonej wysokości, zachowując jednocześnie stosunkowo kompaktowy profil urządzenia.

Dlatego ten rozmiar jest bardziej odpowiedni dla: sprzętu elektronicznego o średnich wymiarach PCB, umiarkowanej liczby interfejsów i komponentów, które nie są niskie, ale które nie wymagają miejsca w dużej obudowie.

Boyuan Hardware może wykonać cięcie profili, trójosiową obróbkę CNC, wiercenie, gwintowanie, otwory interfejsowe, obróbkę powierzchni czołowej, obróbkę logo, obróbkę powierzchniową i montaż na profilach aluminiowych zgodnie z rysunkami produktu.

Dlaczego rozmiar 63 × 32,5 mm jest odpowiedni dla tego typu produktów elektronicznych?

Szerokość 63 mm zapewnia bardziej elastyczny układ PCB

W porównaniu z wąskimi obudowami aluminiowymi o szerokości około 40–50 mm, szerokość 63 mm zapewnia większy boczny obszar montażu płytek PCB.

W przypadku niektórych produktów z szerszymi płytkami PCB lub tam, gdzie złącza, zaciski i komponenty elektroniczne muszą być rozmieszczone jednocześnie na płytce PCB, większa szerokość może zmniejszyć problem zbyt zatłoczonego układu komponentów.

Jest szczególnie odpowiedni dla produktów, które przekroczyły wymagania przestrzenne małej skrzynki elektronicznej, ale nie osiągnęły jeszcze wymagań dotyczących wielkości dużej obudowy przemysłowej.

Wysokość 32,5 mm Odpowiednia do konwencjonalnych komponentów elektronicznych

Wysokość 32,5 mm mieści się w stosunkowo praktycznym zakresie.

Ma większą wysokość wewnętrzną niż obudowy o ultraniskim profilu, takie jak 13 mm, 18 mm, 19 mm i 20 mm, i mieści konwencjonalne płytki PCB i złącza, nie zwiększając jednocześnie znacząco grubości urządzenia, jak w przypadku produktów o wysokim profilu, takich jak 40 mm, 48 mm i 80 mm.

Dlatego ten rozmiar jest bardziej odpowiedni dla: sprzętu elektronicznego, który „wymaga określonej wysokości komponentów, ale nadal podkreśla zwartą konstrukcję”.

63 × 32,5 mm tworzy bardziej zrównoważony przekrój poprzeczny urządzenia

W przeciwieństwie do oczywiście płaskich, niskoprofilowych obudów, stosunek szerokości do wysokości wynoszący 63 × 32,5 mm jest bardziej zrównoważony.

Może zapewnić zarówno boczną przestrzeń PCB, jak i pewną pionową przestrzeń montażową, dzięki czemu ma dobre możliwości adaptacji do modułów elektronicznych o stosunkowo regularnej strukturze wewnętrznej.

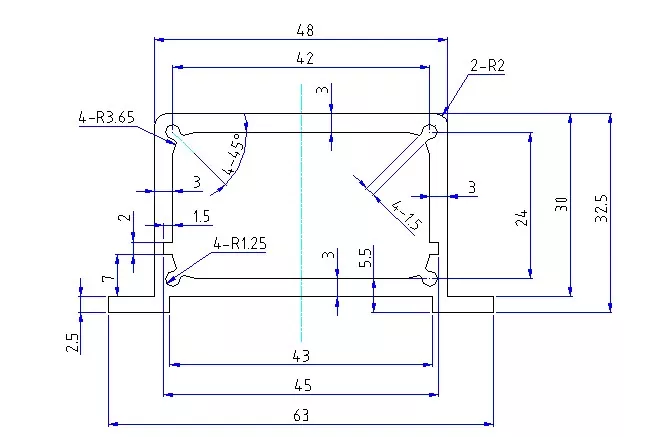

Dane techniczne

Notatka: Gatunki stopów aluminium, grubość ścianek profili, struktura przekroju wewnętrznego, dostępna przestrzeń wewnętrzna, zakresy długości i określone tolerancje muszą zostać potwierdzone zgodnie z rzeczywistymi profilami i rysunkami technicznymi.

Do jakich produktów nadaje się aluminiowa obudowa 63 × 32,5 mm?

1 Przemysłowe elektroniczne moduły sterujące

Rozmiar 63×32,5 mm jest bardziej odpowiedni dla przemysłowych modułów elektronicznych o kontrolowanej głośności, które jednak nadal wymagają wewnętrznej instalacji kompletnych obwodów sterujących.

Takie produkty zwykle wymagają jednoczesnego uwzględnienia płytek PCB, interfejsów zasilania, interfejsów sterowania i komponentów wskaźników.

Szerokość 63 mm zapewnia dobrą przestrzeń do rozmieszczenia z boku, a wysokość 32,5 mm pozwala zachować stosunkowo kompaktowe wymiary urządzenia.

Dlatego nadaje się do niezależnie działających przemysłowych elektronicznych modułów sterujących, a nie do dużych szaf sterowniczych wymagających wielu płytek i skomplikowanych struktur wewnętrznych.

2 moduły gromadzenia danych i konwersji sygnałów

Produkty do gromadzenia danych i konwersji sygnałów zwykle wymagają jednoczesnego umieszczania płytek drukowanych, złączy i interfejsów wejścia/wyjścia na ograniczonej przestrzeni.

Szerokość 63 mm pozwala pozostawić pewną przestrzeń boczną na płytki drukowane i interfejsy, a wysokość 32,5 mm pozwala pomieścić konwencjonalne złącza i komponenty elektroniczne.

Dlatego ten rozmiar jest bardziej odpowiedni dla:

• Moduły akwizycji danych
• Moduły konwersji sygnału
• Urządzenia do konwersji interfejsu
• Mały sprzęt do przetwarzania sygnału

Aluminiowa obudowa sprzętu elektronicznego o wymiarach 63 × 32,5 mm jest szczególnie odpowiednia dla produktów o stosunkowo kompletnych funkcjach, ale których ogólny rozmiar urządzenia nadal musi pozostać niewielki.

3 moduły interfejsu komunikacyjnego

Małe moduły interfejsów w sprzęcie komunikacyjnym zwykle wymagają jednoczesnego rozmieszczenia obwodów komunikacyjnych, złączy, lampek kontrolnych i interfejsów zasilania.

Szerokość 63 mm może zapewnić większy obszar układu interfejsu niż wąskie obudowy, a wysokość 32,5 mm pozwala pomieścić konwencjonalne komunikacyjne płytki PCB i powiązane komponenty.

Dlatego ten rozmiar jest odpowiedni dla małych, jednofunkcyjnych lub wielointerfejsowych elektronicznych modułów komunikacyjnych, a nie dla dużych obudów komunikacyjnych.

4 Mały przemysłowy sprzęt pomiarowy i testujący

Niektóre urządzenia pomiarowe i testujące wymagają instalacji płytek PCB, interfejsów połączeniowych, przycisków lub lampek kontrolnych, ale ogólna głośność nie musi być bardzo duża.

63 × 32,5 mm pozwala osiągnąć równowagę między przestrzenią wewnętrzną a wymiarami zewnętrznymi.

Większą szerokość można wykorzystać do aranżacji interfejsów lub obszarów operacyjnych, a wysokość 32,5 mm może zapewnić podstawową przestrzeń do montażu podzespołów elektronicznych.

Dlatego nadaje się do niektórych kompaktowych modułów pomiarowych, testujących i przyrządów elektronicznych.

5 wbudowanych modułów elektronicznych

W przypadku modułów elektronicznych, które muszą być zintegrowane z innym sprzętem, obudowa zwykle musi równoważyć wewnętrzną przestrzeń montażową i całkowitą zajmowaną objętość.

W porównaniu z większymi obudowami aluminiowymi, wymiary 63×32,5 mm ułatwiają kontrolowanie głośności urządzenia, mając jednocześnie więcej przestrzeni wewnętrznej niż ultracienkie obudowy.

Dlatego można go stosować do:

• Wbudowane moduły sterujące
• Przemysłowe moduły interfejsów
• Elektroniczne moduły konwersji
• Wewnętrzne moduły funkcyjne urządzenia

To, czy jest to ostatecznie odpowiednie, należy potwierdzić w połączeniu z pozycją montażową i rzeczywistymi wymiarami PCB.

Do jakiego rodzaju płytki drukowanej nadaje się 63 × 32,5 mm?

Ten rozmiar jest bardziej odpowiedni dla średniej wielkości płytek PCB z pewnymi wymaganiami dotyczącymi przestrzeni bocznej.

Przy wyborze zaleca się jednoczesne rozważenie:

Długość i szerokość płytki PCB → Położenie otworów do mocowania płytki PCB → maksymalna wysokość komponentu → pozycje interfejsu → prowadzenie kabli → dostępna przestrzeń wewnętrzna obudowy.

Jeśli płytka PCB jest bardzo wąska, można rozważyć mniejszy profil aluminiowy.

Jeśli szerokość PCB jest duża, ale wysokość komponentu nie jest duża, stosunkowo odpowiednią przestrzeń boczną można zapewnić o wymiarach 63 × 32,5 mm.

Jeśli we wnętrzu należy zainstalować znacznie wyższe moduły mocy lub inne komponenty, należy dokładniej sprawdzić rzeczywistą dostępną przestrzeń wewnętrzną odpowiadającą wysokości 32,5 mm.

Jak wybrać pomiędzy 63 × 32,5 mm i podobnymi rozmiarami?

Rozmieszczenie 63×32,5 mm można podsumować jako: więcej przestrzeni bocznej niż w małych obudowach aluminiowych, ale nie wymagające rozmiaru dużej aluminiowej obudowy.

Jaką obróbkę niestandardową można wykonać dla obudowy aluminiowej o wymiarach 63 × 32,5 mm?

Boyuan Hardware może wykonać obróbkę końcową profili aluminiowych zgodnie z rysunkami technicznymi klienta.

Niestandardowa obróbka na podstawie rysunków produktu

W przypadku aluminiowej obudowy o wymiarach 63 × 32,5 mm rzeczywiste projekty zwykle wymagają dalszej obróbki końcowej, a nie bezpośredniego wykorzystania nieprzetworzonego profilu.

Typowy proces obróbki obejmuje:

Cięcie profili → Obróbka powierzchni czołowej → Otwory interfejsowe → Otwory montażowe/gwintowanie → Obróbka blachy końcowej → Logo → Obróbka powierzchni → Kontrola → Montaż

Jeśli klient posiada już rysunki techniczne 2D lub modele 3D, pozycje obróbki można potwierdzić na podstawie rysunków.

Jeśli dostępna jest tylko płytka drukowana i wymiary produktu, możliwe jest również pierwsze użycie:

• Wymiary PCB
• Wysokość komponentu
• Układ interfejsu
• Długość obudowy

ocenić, czy rozmiar 63×32,5 mm jest odpowiedni dla struktury produktu.

Możliwości obróbki

Boyuan Hardware ma ponad 20-letnie doświadczenie w branży aluminiowych obudów i aluminiowych podwozi, dysponuje fabryką o powierzchni około 10 000 metrów kwadratowych i około 300 istniejącymi formami.

Główne etapy obróbki obejmują:

• Cięcie profili aluminiowych
• Trójosiowa obróbka CNC
• Wiercenie
• Stukający
• Obróbka powierzchni czołowej
• Otwory interfejsu
• Obróbka powierzchni
• Grawerowanie laserowe
• Druk sitodrukowy
• Kontrola produktu
• Montaż produktu

Obróbkę końcową obudów aluminiowych można wykonać zgodnie z rysunkami technicznymi 2D klienta, modelami 3D, danymi PCB lub próbkami produktów.

Niestandardowy proces obróbki

Krok 1 | Podaj informacje o produkcie
Klienci dostarczają rysunki 2D, modele 3D, wymiary PCB lub próbki produktów.

Krok 2 | Potwierdź profil
Sprawdź, czy przekrój 63 × 32,5 mm spełnia wymagania w zależności od wymiarów PCB, wysokości komponentów i konstrukcji montażowej.

Krok 3 | Określ długość
Długość cięcia profilu należy określić w zależności od gabarytów urządzenia.

Krok 4 | Potwierdź obróbkę końcową
Określ wymagania dotyczące obróbki, takie jak interfejsy, otwory montażowe, otwory gwintowane, płyty końcowe i logo.

Krok 5 | Przykładowa obróbka
Wyprodukuj próbki zgodnie z wymaganiami projektu i potwierdź wymiary oraz relacje montażowe.

Krok 6 | Produkcja masowa
Wykonaj obróbkę masową po potwierdzeniu próbki.

Krok 7 | Kontrola i montaż
Przeprowadzaj kontrole wymiarów, wyglądu i montażu zgodnie z wymaganiami produktu.

Krok 8 | Pakowanie i wysyłka
Pakuj zgodnie z wymiarami produktu, ilością i metodą transportu.

Kluczowe punkty dotyczące potwierdzenia próbki

Przed masową produkcją zaleca się sprawdzenie następujących elementów:

• Rozmiar przekroju obudowy
• Długość obudowy
• Pozycja montażu PCB
• Przestrzeń między płytką drukowaną a obudową
• Wysokość komponentu
• Pozycje interfejsu
• Wymiary otwarcia
• Pozycje otworów montażowych
• Specyfikacje gwintów
• Pasuje płyta końcowa
• Pozycja logo
• Efekt obróbki powierzchni
• Ogólny efekt montażu

Dokumentacja jakościowa i powiązana

Boyuan Hardware może dostarczyć powiązaną dokumentację produktu i materiału zgodnie z wymaganiami projektu.

Aktualnie dostępne:

• Dokumentacja związana z SGS
• Dokumentacja związana z SVHC
• Dokumentacja kontroli produktu
• Dokumentacja potwierdzająca wymiary produktu i obróbkę

Jeżeli projekt ma określone wymagania dotyczące audytu materiału lub dostawcy, można je potwierdzić wcześniej na etapie zapytania ofertowego.

Pakowanie i wysyłka

Odpowiednie rozwiązania w zakresie opakowań można opracować w zależności od długości, stanu powierzchni i wielkości zamówienia aluminiowej obudowy o wymiarach 63 × 32,5 mm.

Dostępne opcje:

• Ochrona indywidualna
• Ochrona przed zadrapaniami
• Opakowanie warstwowe
• Wewnętrzna separacja
• Zewnętrzne opakowanie kartonowe
• Opakowania zbiorcze w pełnym kartonie

Konkretną metodę pakowania określa się na podstawie wymiarów produktu, ilości i wymagań transportowych.

Dlaczego warto wybrać sprzęt Boyuan?

Ponad 20 lat doświadczenia w branży obudów aluminiowych

Długoletnie zaangażowanie w obróbkę aluminiowych obudów, aluminiowych podwozi i aluminiowych części konstrukcyjnych.

Około. Fabryka 10 000㎡

Wyposażony w warunki produkcyjne do cięcia profili aluminiowych, obróbki CNC, obróbki powierzchni, drukowania, kontroli i montażu.

Około. 300 istniejących form

Istniejące rozwiązania w zakresie profili aluminiowych można dopasować do wymiarów i konstrukcji produktu.

Trójosiowa obróbka CNC

Obsługuje otwory interfejsowe, wiercenie, gwintowanie, obróbkę powierzchni czołowych i inną niestandardową obróbkę konstrukcyjną.

Koordynacja wielu procesów

Cięcie, CNC, wiercenie, gwintowanie, obróbka powierzchni, grawerowanie laserowe, sitodruk, kontrola i montaż mogą być koordynowane w zależności od projektu.

Często zadawane pytania

Do jakich produktów nadaje się obudowa aluminiowa 63×32,5mm?

Nadaje się do produktów elektronicznych ze średniej wielkości płytkami drukowanymi, większą liczbą interfejsów i koniecznością zachowania kompaktowości urządzenia, takich jak przemysłowe elektroniczne moduły sterujące, moduły akwizycji danych, sprzęt do konwersji sygnału, moduły interfejsu komunikacyjnego oraz niektóre urządzenia pomiarowe i testujące.

Jaka jest największa cecha 63 × 32,5 mm?

Równoważy szerokość boczną i wysokość obudowy. 63 mm zapewnia dobrą przestrzeń na układ PCB i interfejsu, a 32,5 mm pozwala zachować stosunkowo kompaktowe wymiary urządzenia.

Czy rozmiar 63×32,5 mm nadaje się do płytek PCB?

Można go stosować do płytek PCB o odpowiednich rozmiarach, ale rzeczywistą przydatność należy potwierdzić na podstawie długości i szerokości płytki PCB, położenia otworów montażowych, wysokości komponentu i wewnętrznej struktury profilu.

Jak wysokie mogą być komponenty o wysokości 32,5 mm?

32,5 mm to wysokość przekroju zewnętrznego. Rzeczywista dostępna wysokość wewnętrzna musi zostać odjęta od grubości ścianki profilu i konstrukcji wewnętrznej i jest obliczana w połączeniu z pozycją montażu płytki drukowanej.

Czy otwory złączy można obrabiać maszynowo?

Tak. Odpowiednie otwory interfejsu można obrobić zgodnie z modelami złączy i rysunkami technicznymi.

Czy można obrabiać otwory gwintowane?

Tak, można wykonać wiercenie i gwintowanie oraz inną obróbkę końcową CNC.

Czy długość obudowy można dostosować?

Tak, docięcie profilu można wykonać zgodnie z rzeczywistą długością urządzenia.

Czy można obrobić otwory montażowe PCB?

Tak, można wykonać odpowiednią obróbkę w zależności od położenia otworów montażowych PCB i konstrukcji obudowy.

Czy można dostarczyć próbki?

Projekty dostosowywania mogą mieć potwierdzone próbki zgodnie z rzeczywistymi wymaganiami.

16. Jakie informacje zaleca się podać w przypadku zapytania?

Aby potwierdzić, czy aluminiowa obudowa sprzętu elektronicznego o wymiarach 63 × 32,5 mm jest odpowiednia dla Twojego produktu, zaleca się dostarczenie:

• Długość i szerokość PCB
• Pozycje otworów montażowych PCB
• Maksymalna wysokość komponentu
• Wymagana długość obudowy dla produktu
• Liczba interfejsów
• Typ interfejsu
• Pozycje interfejsu
• Konstrukcja płyty końcowej
• Wymagania dotyczące obróbki powierzchni
• Szacowana ilość zakupu

Jeśli nie ma jeszcze kompletnego rysunku technicznego, możesz najpierw dostarczyć:

Wymiary PCB + maksymalna wysokość komponentu + długość produktu + układ interfejsu

do wstępnej oceny.
