Aluminiowa obudowa modułu GPS 58 × 24 mm

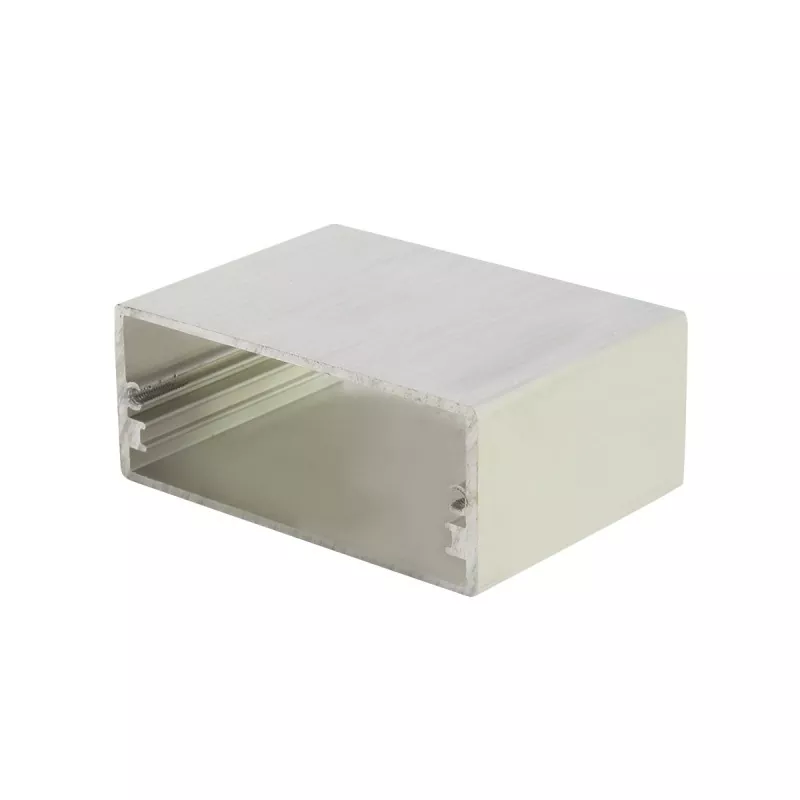

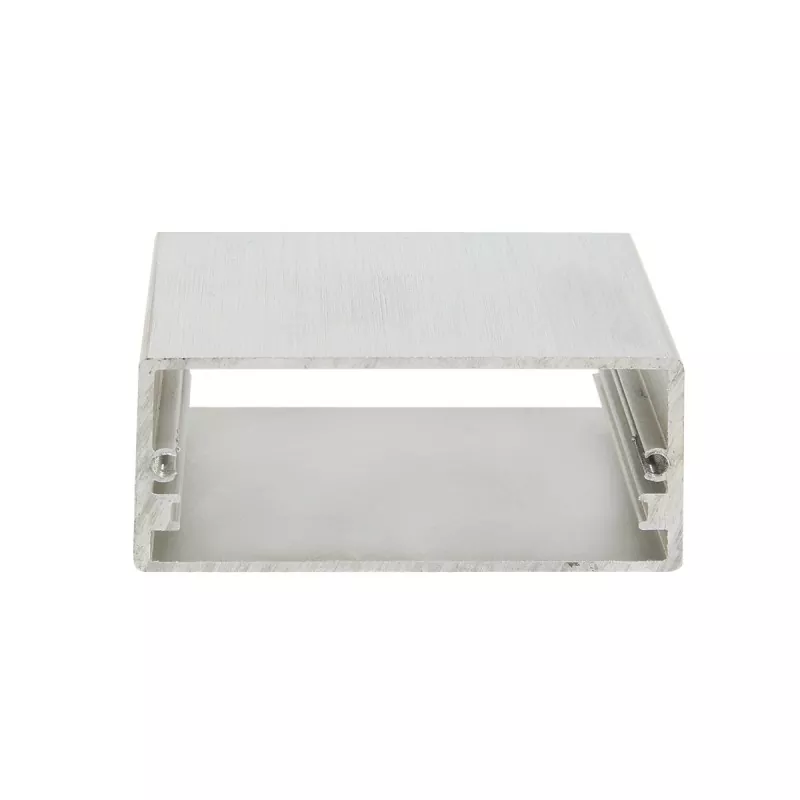

Aluminiowa obudowa modułu GPS 58 × 24 mm — szeroka, smukła obudowa z wytłaczanego aluminium, która dodaje nieco dodatkowej szerokości do pozycjonowania i pomiarów elektroniki. Szerokość 58 mm przekracza typowe profile 52-57 mm, umożliwiając stosowanie większych płytek PCB, większych wyświetlaczy i większej liczby modułów funkcyjnych umieszczonych obok siebie, podczas gdy wysokość 24 mm pozwala zachować smukły wygląd i pozwala wyczyścić małe transformatory, kondensatory elektrolityczne (zwykle 18-22 mm), przekaźniki i komponenty średniej wysokości.

Korpus profilu docinany jest na wymaganą długość i uzupełniany płytami końcowymi, obróbką CNC i procesami pokrewnymi. Wewnętrzne gniazda kart umożliwiają wsunięcie płytki drukowanej i jej zamocowanie bez dodatkowych śrub, oferując szybkość montażu, której nie zapewniają inne typy obudów.

W porównaniu z obudowami z tworzywa sztucznego, aluminiowa obudowa zapewnia lepszą wytrzymałość konstrukcyjną i metalowe wykończenie oraz obsługuje interfejsy obrabiane CNC, otwory montażowe, otwory gwintowane, otwory na antenę SMA i szczeliny odprowadzające ciepło.

Boyuan Hardware, z ponad 20-letnim doświadczeniem i fabryką ~ 10 000㎡, zapewnia cięcie, CNC, wiercenie, gwintowanie, obróbkę powierzchni, grawerowanie laserowe, sitodruk, kontrolę i montaż.

Cechy produktu

01 | Szeroka i smukła konstrukcja o wymiarach 58 × 24 mm

Przekrój poprzeczny o szerokości 58 mm i wysokości 24 mm zapewnia wystarczającą ilość miejsca do pakowania sprzętu elektronicznego.

Szerokość 58 mm jest szersza niż typowe specyfikacje 52-57 mm, co pozwala na obsługę większych układów PCB i obsługuje więcej modułów funkcyjnych umieszczonych obok siebie oraz konstrukcję interfejsu, spełniając wymagania dotyczące wielokanałowego układu wejść/wyjść; wysokość 24 mm pozwala zachować smukły wygląd urządzenia, zapewniając jednocześnie dużą przestrzeń do montażu komponentów, mieszczącą małe transformatory, kondensatory elektrolityczne (zwykle o wysokości 18–22 mm), przekaźniki i komponenty średniej wysokości, wspierając potrzeby integracji stosunkowo złożonych systemów obwodów.

02 | Struktura wytłaczania aluminium

Korpus obudowy wykonany jest poprzez wytłaczanie profili ze stopu aluminium. Rozmiar przekroju obudowy z wytłaczanego aluminium jest stały, a długość można przyciąć zgodnie z rzeczywistymi wymaganiami produktu. Dlatego obudowę o tej samej specyfikacji można dostosować do płytek PCB i modułów elektronicznych o różnych długościach. Struktura ta jest szczególnie odpowiednia dla produktów elektronicznych wymagających opracowania seryjnego.

03 | Nadaje się do montażu na płytce drukowanej

Obudowa elektroniczna z wytłaczanego aluminium może być zaprojektowana z odpowiednimi szczelinami montażowymi lub konstrukcjami wsporczymi zgodnie ze strukturą wewnętrzną, do montażu płytek PCB i innych elementów elektronicznych. Wnętrze jest standardowo wyposażone w gniazda na karty obwodów drukowanych, a płytkę PCB można bezpośrednio włożyć i zamocować bez dodatkowych śrub.

04 | Wsparcie w zakresie obróbki niestandardowej CNC

Profil standardowy to tylko punkt wyjścia. Boyuan Hardware może wykonać obróbkę CNC obudowy aluminiowej 58×24mm według rysunków klienta, w tym:

• Otwory interfejsowe (USB, RJ45, wtyczki lotnicze, interfejsy BNC, interfejsy zasilania, interfejsy antenowe SMA itp.)
• Otwory na śruby i otwory pozycjonujące
• Otwory gwintowane i pogłębione
• Szczeliny odprowadzające ciepło i otwory wentylacyjne
• Otwory okienne ekranowe
• Dziurki na guziki i dziurki na przełączniki
• Otwory montażowe i otwory do montażu na ścianie
• Rowki i stopnie
• Fazowanie
• Inne niestandardowe konstrukcje

05 | Długość Możliwość dostosowania do produktu

Specyfikacja przekroju obudowy wynosi 58×24 mm, a długość produktu można przyciąć zgodnie z rzeczywistymi wymiarami sprzętu. Konkretna długość możliwa do obróbki jest potwierdzana w zależności od materiału, obróbki powierzchni i wymagań produktu.

06 | Efektywna wydajność rozpraszania ciepła

Stop aluminium ma doskonałą przewodność cieplną. W połączeniu z konstrukcją o szerokości 58 mm może skutecznie pomóc komponentom wewnętrznym w rozpraszaniu ciepła i wydłużeniu żywotności sprzętu.

07 | Metalowa obudowa łączy w sobie strukturę i wygląd

Stop aluminium jest lekki i ma dobre właściwości konstrukcyjne, zachowując jednocześnie naturalną teksturę metalu. Dzięki obróbce powierzchni, takiej jak szczotkowanie, piaskowanie i anodowanie, można uzyskać różne efekty wizualne, nadając produktom elektronicznym bardziej profesjonalny wygląd.

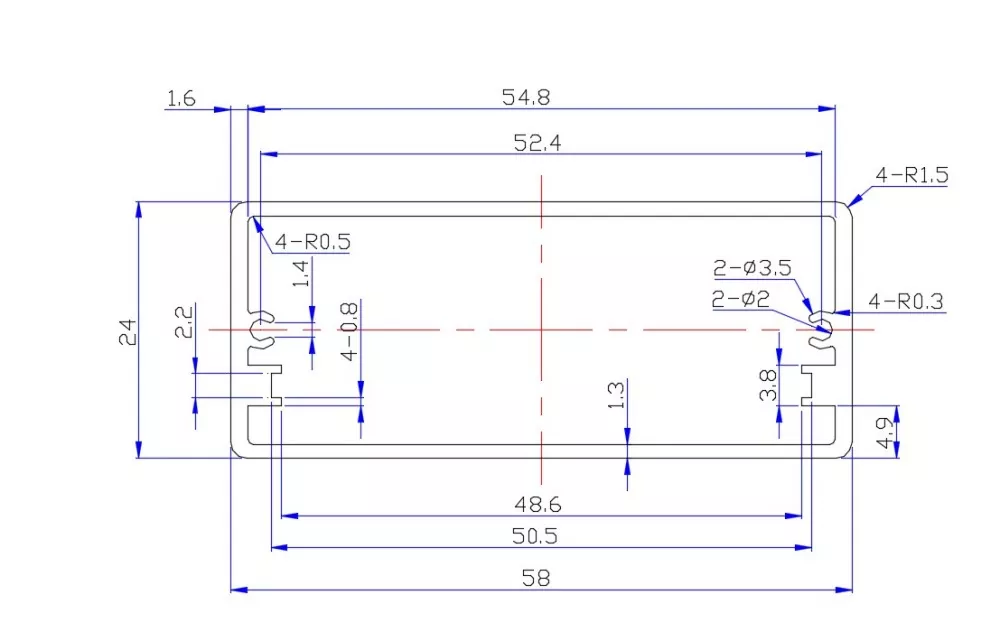

Dane techniczne

Notatka: Określone gatunki materiałów, grubość ścianek, zakresy długości, tolerancje wymiarowe i kolory wykończenia powierzchni podlegają rzeczywistym rysunkom produktu i wymaganiom zamówienia.

Do jakich produktów nadaje się aluminiowa obudowa 58 × 24 mm?

Aluminiowa obudowa modułu GPS 58×24 mm należy do kategorii smukłych obudów aluminiowych o szerokiej obudowie — szerokość 58 mm mieści większe płytki PCB i więcej modułów funkcyjnych umieszczonych obok siebie; wysokość 24 mm zachowuje smukły wygląd, zapewniając jednocześnie dużą przestrzeń wewnętrzną. Ta specyfikacja jest szeroko stosowana w przyrządach i licznikach, komunikacji energetycznej, inżynierii metra, sprzęcie medycznym, systemach nagłośnieniowych i innych gałęziach przemysłu.

1. Przyrządy, mierniki i sprzęt pomiarowy

58×24mm to idealne rozwiązanie do pakowania produktów przyrządowych i licznikowych:

• Niwelatory cyfrowe/inklinometry cyfrowe
• Obudowy przyrządów i mierników
• Instrumenty do gromadzenia danych
• Obudowy generatorów sygnału
• Analizatory mocy
• Sprzęt testujący
• Precyzyjne przyrządy pomiarowe

Dlaczego rozmiar 58×24 mm jest odpowiedni dla przyrządów i mierników? 58×24 mm to klasyczna specyfikacja rozmiaru dla przyrządów pomiarowych, takich jak niwelatory cyfrowe i inklinometry — szerokość 58 mm jest szersza niż 57 mm i mieści większe ekrany LCD i bardziej złożone płytki obwodów pomiarowych. Wysokość 24 mm zapewnia wygodną grubość uchwytu, a obudowa ze stopu aluminium zapewnia doskonałą odporność na uderzenia i skręcanie, zapewniając dokładność pomiaru.

2. GPS/GPRS i sprzęt do śledzenia pozycji

• Obudowy modułów GPS/GPRS
• Lokalizatory GPS pojazdów
• Urządzenia do pozycjonowania i śledzenia aktywów
• Moduły pozycjonowania zewnętrznego
• Małe elektroniczne puszki przyłączeniowe

Dlaczego rozmiar 58×24 mm jest odpowiedni dla trackerów GPS? Urządzenia śledzące GPS wymagają szerszego układu PCB, aby pomieścić moduły GPS, moduły komunikacyjne, anteny i baterie. Szerokość 58 mm zapewnia większą przestrzeń montażową, a grubość 24 mm nadaje się do ukrycia wewnątrz pojazdów lub sprzętu.

3. Moduły komunikacyjne i sprzęt bezprzewodowy

• Moduły komunikacyjne
• Platformy bezprzewodowe
• Moduły konwersji sygnału
• Obudowy wzmacniające sygnał
• Terminale platformy bezprzewodowej
• Moduły transmisji danych
• Serwery wideo
• Routery, odbiorniki bezprzewodowe

4. Skrzynki ekranujące i zastosowania przeciwzakłóceniowe

Aluminiowa obudowa o wymiarach 58×24 mm może służyć jako dobre rozwiązanie w zakresie ekranowania elektromagnetycznego:

• Elektroniczne skrzynki ekranujące
• Obudowy urządzeń przeciwzakłóceniowych
• Ekranowanie modułu wysokiej częstotliwości
• Precyzyjne skrzynki zabezpieczające obwody

Sam materiał ze stopu aluminium ma dobre właściwości ekranowania elektromagnetycznego, skutecznie zapobiegając zakłóceniom elektromagnetycznym.

5. Moduły mocy

• Obudowy do zasilania pojazdów
• Obudowy falowników
• Obudowy aluminiowe prostowników
• Moduły przetwornic DC-DC
• Przełączanie modułów zasilania

6. Moduły sterowania i automatyki przemysłowej

• Sterowniki przemysłowe
• Moduły programowalnego sterownika logicznego (PLC).
• Moduły sterowania ruchem
• Moduły rozszerzeń we/wy
• Urządzenia sterujące automatyką

7. Sprzęt medyczny

• Obudowy sprzętu medycznego
• Testowanie modułów
• Moduły urządzeń monitorujących
• Przenośne instrumenty medyczne

8. Sprzęt nagłośnieniowy i audio

• Urządzenia systemu nagłośnieniowego
• Obwody wzmacniacza
• Sprzęt audio

Co można dostosować do obudowy aluminiowej 58 × 24 mm?

Obróbka powierzchniowa

Anodowanie

Anodowanie jest jedną z powszechnie stosowanych metod obróbki powierzchni obudów aluminiowych. Może zmienić wygląd i właściwości powierzchni powierzchni aluminiowej oraz uzyskać różne efekty kolorystyczne.

Piaskowanie

Piaskowanie może utworzyć jednolitą matową teksturę na powierzchni aluminium, odpowiednią dla przemysłowego sprzętu elektronicznego i obudów instrumentów.

Szczotkowanie

Szczotkowanie może tworzyć regularną teksturę metalu, dzięki czemu produkt zachowuje oczywistą teksturę metalu ze stopu aluminium.

Grawerowanie laserowe

Na powierzchni aluminiowej obudowy modułu GPS o wymiarach 58×24 mm można poddać obróbce następujące elementy:

• Logo
• Model produktu
• Identyfikacja interfejsu
• Numer produktu
• Tekst i wzory

Druk sitodrukowy

Nadaje się do obróbki wielokolorowych logo, tekstów i identyfikacji funkcji.

Profesjonalna obróbka niestandardowa obudów aluminiowych

Produkujemy nie tylko standardowe obudowy aluminiowe, ale możemy również dostosować je do konstrukcji produktów klienta.

Klienci muszą jedynie podać:

Rysunki 2D / modele 3D / próbki fizyczne / wymiary produktu

Następnie możemy przeprowadzić ocenę obróbki zgodnie z rzeczywistymi wymaganiami produktu.

Obróbka CNC spełnia niestandardowe wymagania

W przypadku produktów, których nie można bezpośrednio zaspokoić za pomocą standardowego profilu 58×24 mm, personalizację można osiągnąć poprzez późniejszą obróbkę CNC.

Na przykład:

Otwory interfejsu + okna ekranowe + otwory montażowe + otwory gwintowane + szczeliny odprowadzające ciepło + rowki + stopnie + logo

Wszystko można poddać obróbce według rysunków klienta.

Przewodnik wyboru produktu

Jeśli szerokość Twojej płytki drukowanej jest bliska 58 mm

Rozmiar 58 × 24 mm to idealny wybór — szerokość 58 mm zapewnia więcej miejsca na prowadzenie PCB i większy układ interfejsów obok siebie, a przy tym jest szersza niż typowe specyfikacje 52–57 mm.

Jeśli Twoje urządzenie jest instrumentem lub miernikiem

58×24 mm to klasyczna specyfikacja dla niwelatorów cyfrowych, inklinometrów, przyrządów testujących i innego sprzętu pomiarowego. Szerokość 58 mm pozwala na obsługę większych wyświetlaczy i bardziej złożonych płytek drukowanych, a grubość 24 mm zapewnia wygodny chwyt.

Jeśli Twoje urządzenie zawiera komponenty średniej wysokości

Wysokość 24 mm może pomieścić małe transformatory, kondensatory elektrolityczne (18–22 mm), przekaźniki i komponenty średniej wysokości, odpowiednie dla sprzętu elektronicznego wymagającego określonej wewnętrznej przestrzeni pionowej.

Jeśli Twoje urządzenie potrzebuje smukłego wyglądu

Wysokość 24 mm zachowuje smukły wygląd, zapewniając jednocześnie dużą przestrzeń wewnętrzną, równoważąc estetykę i kompletność funkcjonalną.

Jeśli potrzebujesz kompatybilności z wieloma interfejsami

Szerokość 58 mm umożliwia umieszczenie obok siebie wielu interfejsów, takich jak RJ45, wtyczki lotnicze, BNC, USB i interfejsy antenowe SMA, odpowiednich dla sprzętu komunikacyjnego i pomiarowego wymagającego bogatych interfejsów.

Jeśli Twoje urządzenie wymaga dobrego odprowadzania ciepła

Obudowa ze stopu aluminium ma doskonałą przewodność cieplną. W połączeniu z konstrukcją o szerokości 58 mm może skutecznie pomóc elementom wewnętrznym w rozpraszaniu ciepła.

Jeśli długości PCB są różne

Profil można przyciąć w zależności od długości produktu, a tę samą specyfikację przekroju można dostosować do produktów o różnych długościach.

Pokaz warsztatowy

Często zadawane pytania

1. Do jakich produktów nadaje się obudowa aluminiowa 58×24mm?

58×24 mm należy do kategorii smukłych obudów aluminiowych o szerokiej obudowie. Podstawowe zastosowania obejmują przyrządy i mierniki (niwelatory cyfrowe, inklinometry), moduły GPS/GPRS, moduły komunikacyjne, skrzynki ekranujące, obudowy zasilaczy pojazdów, serwery wideo, platformy bezprzewodowe, obudowy falowników, sprzęt medyczny, systemy nagłośnieniowe itp. Szerokość 58 mm zapewnia więcej miejsca na układ PCB, a wysokość 24 mm pozwala na montaż komponentów średniej wysokości przy jednoczesnym zachowaniu smukłego wyglądu.

2. Czy długość obudowy wynosi 58×24mm?

Nr 58×24mm dotyczy wymiaru przekroju obudowy (szerokość × wysokość). Długość produktu można przyciąć w zależności od rzeczywistego wyposażenia i długości PCB.

3. Czy można dostosować długość aluminiowej obudowy 58×24mm?

Tak. Długość obudowy z wytłaczanego aluminium można przyciąć zgodnie z wymaganiami produktu. Konkretną długość należy potwierdzić w połączeniu z materiałem, obróbką powierzchni i strukturą produktu.

4. Czy wysokość 24 mm pozwala na umieszczenie kondensatorów elektrolitycznych?

Tak. Typowe kondensatory elektrolityczne mają zwykle wysokość 18–22 mm, a wysokość wewnętrzna 24 mm może je w pełni pomieścić. Konieczne jest szczegółowe potwierdzenie w zależności od wymiarów komponentu.

5. Jaka jest różnica między szerokością 58 mm a 57 mm?

58 mm jest o 1 mm szersze niż 57 mm. Chociaż różnica jest niewielka, zapewnia więcej miejsca na poprowadzenie PCB i ułatwia umieszczenie większych wyświetlaczy lub większej liczby interfejsów obok siebie.

6. Czy rozmiar 58×24 mm nadaje się do niwelatorów cyfrowych?

Bardzo odpowiedni. Przyrządy pomiarowe, takie jak poziomice cyfrowe i inklinometry, zwykle wykorzystują obudowy ze stopu aluminium 58 × 24 mm. Szerokość 58 mm pozwala na obsługę dużych ekranów, a grubość 24 mm zapewnia wygodny chwyt.

7. Czy w aluminiowej obudowie można wykonać otwory odprowadzające ciepło?

Tak. Boyuan Hardware może obrabiać szczeliny rozpraszające ciepło, otwory wentylacyjne i inne struktury rozpraszające ciepło zgodnie z rysunkami klienta, aby pomóc sprzętowi w rozpraszaniu ciepła.

8. Czy można poddać obróbce interfejsy antenowe SMA?

Obróbkę CNC można wykonać na odpowiednich pozycjach interfejsu zgodnie z rysunkami klienta. Szerokość 58 mm pozwala na umieszczenie obok siebie wielu interfejsów. To, czy nadaje się on szczególnie do obróbki, należy potwierdzić na podstawie wymiarów interfejsu i konstrukcji obudowy.

9. Czy można zainstalować płytkę drukowaną?

Tak. Aluminiowa obudowa o wymiarach 58×24 mm jest standardowo wyposażona w wewnętrzne gniazda na karty obwodów drukowanych, a płytkę drukowaną można bezpośrednio włożyć i zamocować bez dodatkowych śrub. Odpowiednie konstrukcje montażowe można również zaprojektować zgodnie z wymiarami PCB i metodą montażu.

10. Co się stanie, jeśli rozmiar 58×24 mm nie będzie odpowiedni dla mojej płytki drukowanej?

Możesz przesłać nam wymiary PCB, strukturę produktu lub model 3D. Boyuan Hardware może pomóc potwierdzić, czy specyfikacja 58 × 24 mm jest odpowiednia w świetle rzeczywistych wymiarów, a także może wybrać inne specyfikacje profili aluminiowych lub wykonać niestandardową obróbkę.
