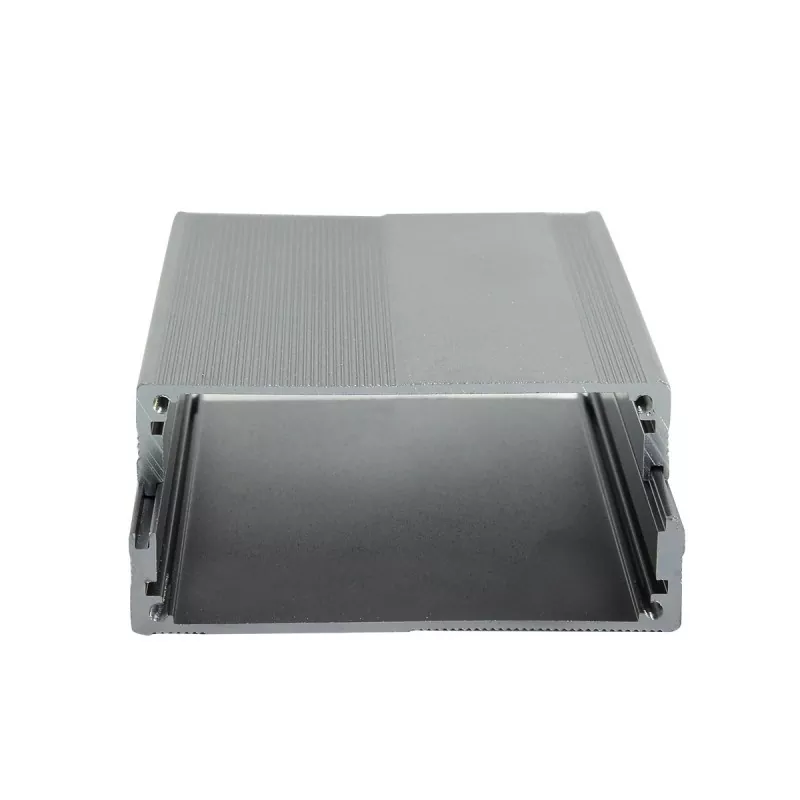

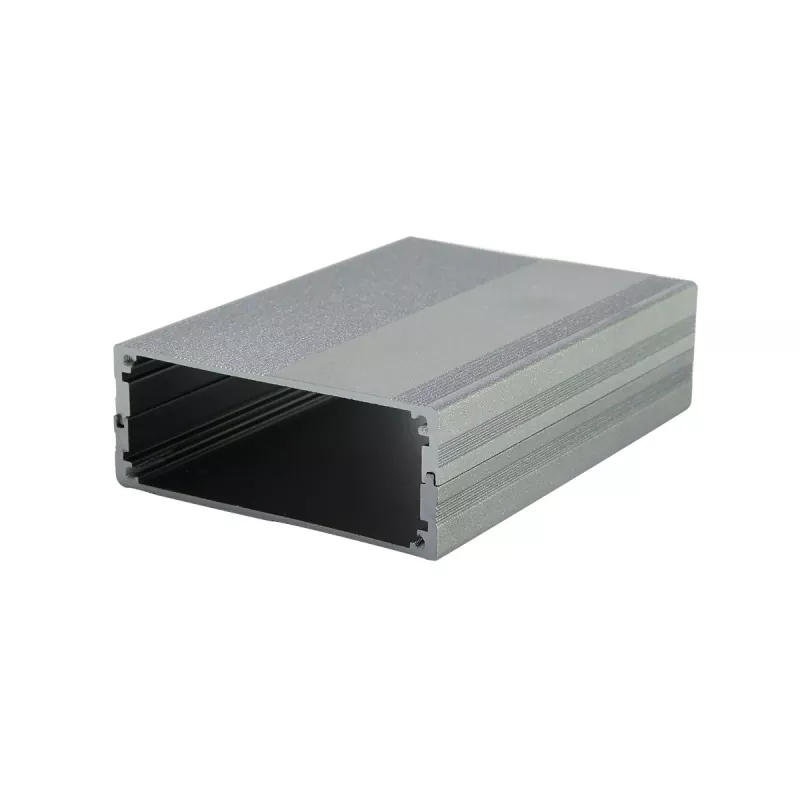

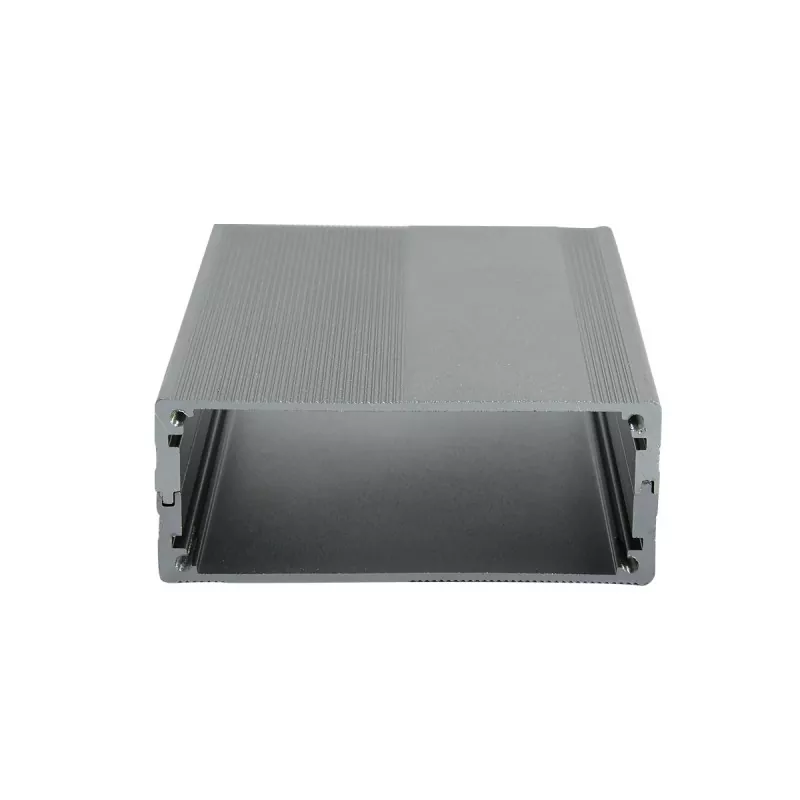

Aluminiowa obudowa zasilacza medycznego i sterownika o wymiarach 69 × 27 mm

Aluminiowa obudowa Boyuan 69 × 27 mm to szeroka obudowa urządzenia elektronicznego średniej wysokości utworzona przez wytłaczanie profilu ze stopu aluminium, o zewnętrznym przekroju poprzecznym 69 mm (szerokość) × 27 mm (wysokość), a długość można dowolnie dostosować do rzeczywistych wymagań sprzętowych.

Aluminiowa obudowa zasilacza i sterownika medycznego o wymiarach 69 × 27 mm jest utworzona przez wytłaczanie profilu aluminiowego o stałym przekroju poprzecznym korpusu głównego. Można go przyciąć zgodnie z rzeczywistą długością sprzętu, a montaż końcowy odbywa się za pomocą płyt końcowych, obróbki CNC i innych procesów pomocniczych. Wnętrze obudowy zostało zaprojektowane ze standardowymi gniazdami na karty obwodów drukowanych, a płytkę PCB można bezpośrednio włożyć i zamocować bez dodatkowych śrub.

Boyuan Hardware od ponad 20 lat koncentruje się na produkcji obudów aluminiowych i podwozi aluminiowych, dysponując około 10 000 metrów kwadratowych powierzchni produkcyjnej i może zapewnić niestandardową obróbkę obudów aluminiowych zgodnie z rysunkami, próbkami lub wymaganiami dotyczącymi wielkości klientów.

Podstawowe zalety

01 | Wysokość 27 mm: krytyczne 3 mm więcej niż 24 mm

Powszechnie stosowane na rynku szerokie obudowy aluminiowe mają przeważnie wysokość 24 mm. Model 69×27 mm zwiększa wysokość do 27 mm przy zachowaniu szerokości 69 mm. Te dodatkowe 3 mm mogą wydawać się niewielkie, ale wprowadzają zasadniczą różnicę — mieszczą komponenty, takie jak kondensatory elektrolityczne o wysokości około 25 mm, małe transformatory i przekaźniki. W przypadku sprzętu takiego jak zasilacze medyczne i sterowniki przemysłowe, które muszą pomieścić nieco wyższe komponenty, 27 mm to „złota wysokość”, równoważąca smukły wygląd z kompletnością funkcjonalną.

02 | Nadaje się do scenariuszy zasilaczy medycznych i kontrolerów

Rozmiar 69 × 27 mm został już dojrzałie zastosowany na rynku w obudowach zasilaczy medycznych, sterownikach urządzeń medycznych, obudowach płytek drukowanych i podobnych scenariuszach. Sprzęt medyczny ma rygorystyczne wymagania dotyczące kompatybilności elektromagnetycznej i rozpraszania ciepła. Materiał ze stopu aluminium zapewnia naturalne ekranowanie elektromagnetyczne i odprowadzanie ciepła, co czyni go idealnym wyborem obudowy dla elektronicznego sprzętu medycznego.

03 | Struktura wytłaczania aluminium, elastyczne dostosowywanie długości

W korpusie obudowy zastosowano wytłaczany profil aluminiowy 6063-T5 o stałym rozmiarze przekroju, a długość można dowolnie przycinać zgodnie z rzeczywistymi wymaganiami. Ten sam profil można dostosować do płytek PCB o różnych długościach, ułatwiając rozwój produktów seryjnych.

04 | Standardowe gniazda kart PCB, wydajny montaż

Wnętrze jest standardowo wyposażone w gniazda na karty obwodów drukowanych, a płytkę PCB można bezpośrednio włożyć i zamocować bez dodatkowych śrub, co znacznie poprawia efektywność montażu.

05 | Wsparcie w zakresie precyzyjnej obróbki CNC

Obróbkę wtórną CNC można wykonać w oparciu o standardowy profil:

• Otwory interfejsowe (USB, RJ45, wtyczki lotnicze, interfejsy zasilania itp.)
• Otwory na śruby, otwory gwintowane, otwory pogłębiające
• Szczeliny odprowadzające ciepło, otwory wentylacyjne
• Dziurki na guziki, dziurki na kontrolki
• Otwory okienne ekranowe
• Grawerowanie laserowe logo, druk sitodrukowy

06 | Aluminiowe rozpraszanie ciepła, wydłużające żywotność sprzętu

Stop aluminium ma przewodność cieplną około 200 W/(m·K), dzięki czemu może szybko przewodzić ciepło z wewnętrznych urządzeń zasilających, szczególnie nadaje się do sprzętu generującego pewną ilość ciepła, takiego jak zasilacze medyczne i sterowniki LED.

07 | Ochrona IP54, dostosowująca się do wielu środowisk

Aluminiowa obudowa o wymiarach 69 × 27 mm może osiągnąć poziom ochrony IP54, jest pyłoszczelna i bryzgoszczelna, odpowiednia do zastosowań medycznych, przemysłowych, zewnętrznych i innych.

08 | Ekranowanie elektromagnetyczne, przeciwzakłóceniowe

Sam stop aluminium ma dobre właściwości ekranowania elektromagnetycznego, skutecznie zapobiegając wpływowi zewnętrznych zakłóceń elektromagnetycznych na precyzyjne obwody.

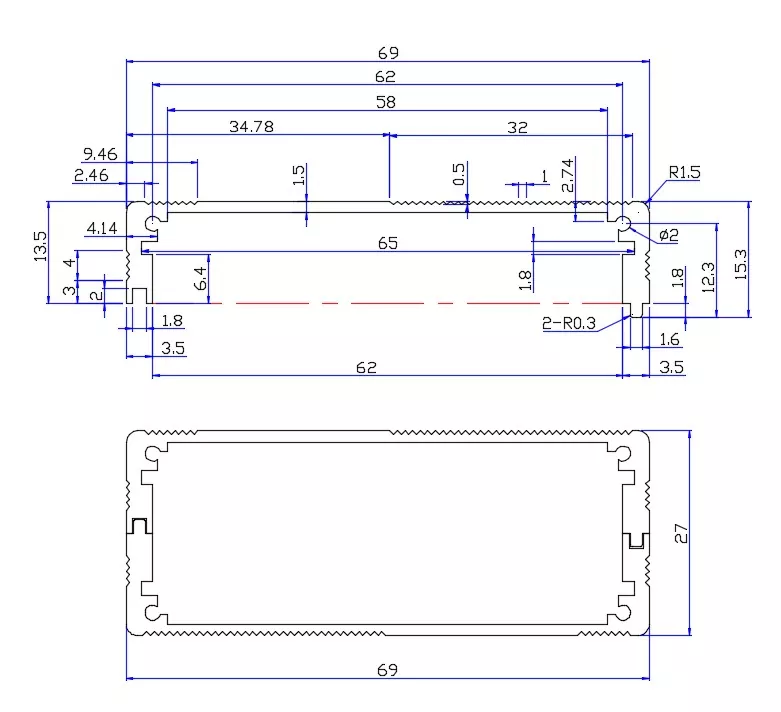

Dane techniczne

Typowe scenariusze zastosowań

1. Zasilacze medyczne i kontrolery urządzeń medycznych

Jest to najbardziej podstawowy i zróżnicowany kierunek zastosowań dla formatu 69×27 mm.

Rozmiar 69×27 mm został zweryfikowany na rynku jako dojrzała specyfikacja obudów dla zasilaczy i kontrolerów medycznych. Zasilacze medyczne zwykle muszą pomieścić kondensatory filtrujące (wysokość może sięgać 25 mm), transformatory i radiatory. Wysokość 27 mm zapewnia większą przestrzeń montażową niż 24 mm. Obudowa ze stopu aluminium zapewnia dobre ekranowanie elektromagnetyczne, spełniając wymagania EMC sprzętu medycznego, a materiał aluminiowy jest łatwy do czyszczenia i dezynfekcji, spełniając standardy higieny sprzętu medycznego.

Obowiązujące produkty: medyczne zasilacze impulsowe, tablice sterujące urządzeniami medycznymi, moduły monitorów, obudowy przyrządów testujących.

2. Przemysłowe moduły mocy i sterowniki LED

Aluminiowa obudowa zasilacza i kontrolera o wymiarach 69 × 27 mm jest szeroko stosowana w modułach zasilania i sterownikach LED. Moduły zasilania wymagają szerszego układu PCB, aby pomieścić urządzenia zasilające i wiele interfejsów. Szerokość 69 mm zapewnia wystarczającą przestrzeń do prowadzenia; wysokość 27 mm może pomieścić kondensatory elektrolityczne i radiatory. Obudowa ze stopu aluminium pomaga urządzeniom zasilającym efektywnie odprowadzać ciepło, wydłużając żywotność zasilacza.

Obowiązujące produkty: moduły zasilaczy impulsowych, zasilacze sterowników LED, zasilacze przemysłowe, przetwornice DC-DC.

3. Moduły GPS i sprzęt do śledzenia pozycji

Rozmiar 69 × 27 mm jest często używany w obudowach modułów GPS i urządzeń do śledzenia pozycjonowania. Urządzenia GPS muszą być wyposażone w chipy GPS, moduły komunikacyjne, anteny i baterie. Szerokość 69 mm zapewnia dużo miejsca na płytkę drukowaną, a grubość 27 mm pozwala pomieścić akumulatory o większej pojemności.

Obowiązujące produkty: moduły GPS/GPRS, urządzenia śledzące GPS pojazdów, urządzenia do pozycjonowania aktywów, moduły pozycjonowania zewnętrznego.

4. Przyrządy i kontrola przemysłowa

Obudowy z wytłaczanego aluminium są szeroko stosowane w przyrządach i licznikach, elektronice, komunikacji, automatyce, sterowaniu przemysłowym i innych gałęziach przemysłu. Szeroka konstrukcja o średniej wysokości 69 × 27 mm spełnia wymagania produktów przyrządowych w zakresie wyświetlania na dużych ekranach, a także zapewnia dużą przestrzeń wewnętrzną do umieszczenia obwodów sterujących i modułów mocy.

Obowiązujące produkty: obudowy przyrządów i liczników, sterowniki przemysłowe, moduły PLC, moduły akwizycji danych, urządzenia sterujące automatyką.

5. Skrzynki ekranujące i zastosowania przeciwzakłóceniowe

Skuteczność ekranowania elektromagnetycznego materiału ze stopu aluminium sprawia, że ​​69 × 27 mm jest idealnym wyborem do precyzyjnych skrzynek ekranujących obwody. Duża przestrzeń wewnętrzna o średnicy 27 mm może pomieścić złożone systemy obwodów, skutecznie zapobiegając zakłóceniom elektromagnetycznym.

Obowiązujące produkty: elektroniczne skrzynki ekranujące, obudowy urządzeń przeciwzakłóceniowych, ekranowanie modułów wysokiej częstotliwości, precyzyjne skrzynki zabezpieczające obwody.

69 × 27 mm vs 69 × 24 mm: jak wybrać?

Mówiąc najprościej: jeśli Twoje urządzenie musi pomieścić kondensatory elektrolityczne o średnicy około 25 mm, małe transformatory lub przekaźniki, wybierz 69 × 27 mm; jeśli jest to tylko płaska płyta sterująca lub instrument cyfrowy, wystarczą 69×24mm.

Konfigurowalna treść

Pokaz warsztatowy

Często zadawane pytania

1. Jaka jest różnica między 69×27 mm a 69×24 mm?

Model 27 mm jest o 3 mm wyższy niż 24 mm i ma większą przestrzeń wewnętrzną, w której można zmieścić takie komponenty, jak kondensatory elektrolityczne o wysokości około 25 mm, małe transformatory i przekaźniki. Rozmiar 69×27 mm jest bardziej odpowiedni dla sprzętu takiego jak zasilacze medyczne i kontrolery, które wymagają nieco wyższych komponentów.

2. Czy rozmiar 69×27 mm nadaje się do zasilaczy medycznych?

Bardzo odpowiedni. Aluminiowa obudowa zasilacza i sterownika medycznego o wymiarach 69 × 27 mm została sprawdzona na rynku jako dojrzała specyfikacja obudowy dla zasilaczy i sterowników medycznych. Materiał ze stopu aluminium zapewnia dobre ekranowanie elektromagnetyczne i odprowadzanie ciepła.

3. Czy w tym rozmiarze mieszczą się kondensatory elektrolityczne?

Tak. Typowe kondensatory elektrolityczne mają zwykle wysokość 22–25 mm, a wysokość wewnętrzna 27 mm może je w pełni pomieścić. Konieczne jest szczegółowe potwierdzenie w zależności od wymiarów komponentu.

4. Czy długość obudowy wynosi 69×27mm?

Nr 69×27mm dotyczy wymiaru przekroju poprzecznego (szerokość × wysokość). Długość można dowolnie przycinać zgodnie z wymaganiami.

5. Czy można obrabiać otwory okienne w siatce?

Tak. Można obrabiać okna z cyfrowymi lampami LED, okna z ekranami ciekłokrystalicznymi LCD, otwory na lampki kontrolne itp.

6. Czy Boyuan Hardware jest fabryką czy handlowcem?

Producent posiadający około 10 000 metrów kwadratowych powierzchni fabrycznej w Huizhou, ponad 20 lat doświadczenia w produkcji obudów aluminiowych i wsparcie w zakresie niestandardowej obróbki na podstawie rysunków.
