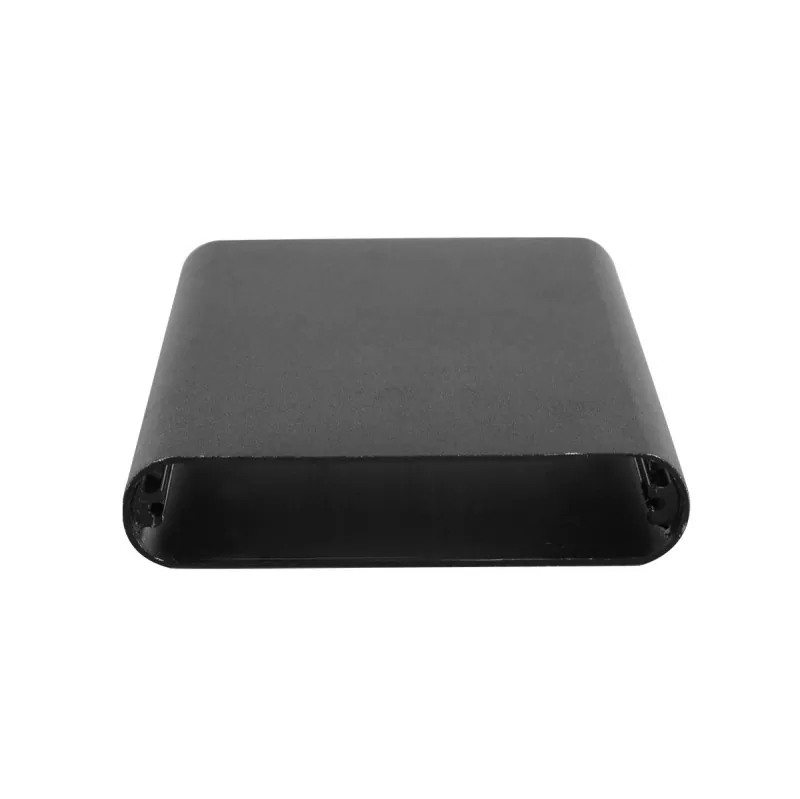

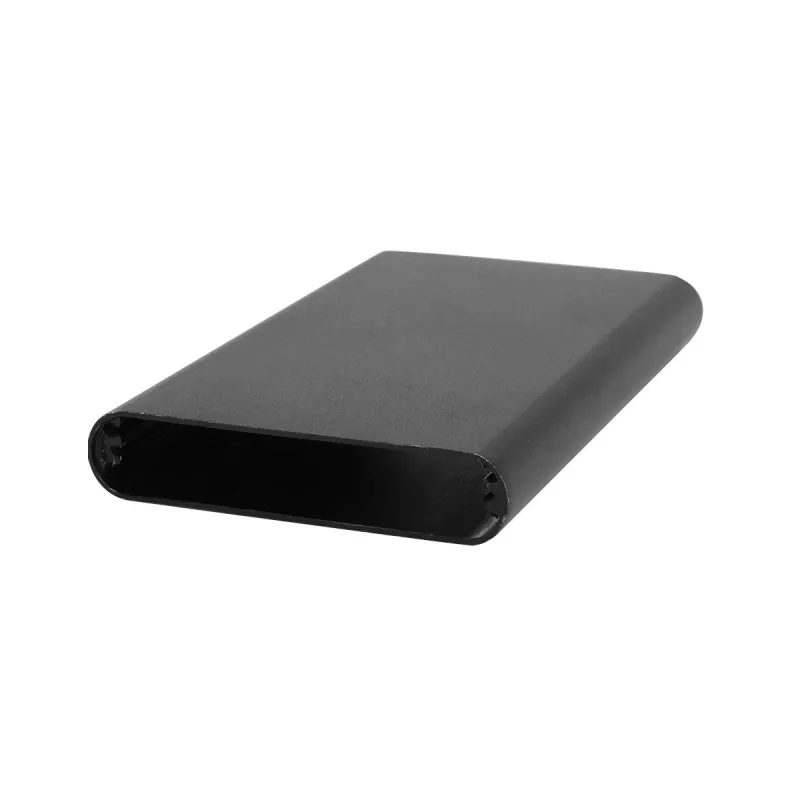

Wąska obudowa z profilu aluminiowego 61 × 13 mm

Wąska obudowa z profili aluminiowych o wymiarach 61 × 13 mm jest utworzona przez wytłaczanie profili aluminiowych, o stałym przekroju poprzecznym korpusu głównego. Można go przyciąć zgodnie z rzeczywistą długością sprzętu, a montaż końcowy odbywa się za pomocą płyt końcowych, obróbki CNC i innych procesów pomocniczych. Obudowa elektroniczna z wytłaczanego aluminium może być zaprojektowana z odpowiednimi szczelinami montażowymi lub konstrukcjami wsporczymi zgodnie ze strukturą wewnętrzną, do montażu płytek PCB i innych elementów elektronicznych. Wnętrze obudowy zostało zaprojektowane ze standardowymi gniazdami na karty obwodów drukowanych, a płytkę PCB można bezpośrednio włożyć i zamocować bez dodatkowych śrub.

W porównaniu z plastikowymi skrzynkami obudowy ze stopów aluminium mają lepszą wytrzymałość konstrukcyjną i metalową teksturę, a dzięki obróbce CNC można uzyskać niestandardowe konstrukcje, takie jak interfejsy, otwory montażowe, otwory gwintowane i szczeliny.

Szerokość 61 mm zapewnia dużo miejsca na układ PCB, umożliwiając umieszczenie obok siebie większych płytek drukowanych i interfejsów wielokanałowych; Ultracienka wysokość wynosząca 13 mm nadaje urządzeniu profil przypominający niemal kartę, dzięki czemu jest to jedna z najcieńszych obudów aluminiowych w branży. Ta specyfikacja jest szczególnie odpowiednia dla modułów oświetleniowych LED, ultracienkich zasilaczy, dekoderów, routerów, modułów komunikacyjnych, wyposażenia dodatkowego do dronów, instrumentów ręcznych i innych ultracienkich urządzeń elektronicznych o ekstremalnych wymaganiach dotyczących grubości.

Podstawowe zalety

01 | Ultraszeroka i ultracienka konstrukcja o wymiarach 61 × 13 mm

Przekrój poprzeczny o szerokości 61 mm i wysokości 13 mm zapewnia wyjątkowo wąskie opakowanie dla ultracienkich urządzeń elektronicznych.

Szerokość 61 mm jest szersza niż typowe specyfikacje 52-58 mm, co pozwala na obsługę większych układów PCB i obsługuje więcej modułów funkcyjnych umieszczonych obok siebie i projektów interfejsów; Ultracienka wysokość 13 mm to jedna z najcieńszych specyfikacji dostępnych obecnie w branży obudów aluminiowych, dzięki czemu urządzenia mają ultracienki profil przypominający kartę i znacznie poprawiają postrzeganie jakości produktu i atrakcyjność technologiczną.

02 | Zoptymalizowany dla modułów oświetleniowych LED

61×13mm to klasyczna specyfikacja rozmiaru modułów oświetleniowych LED. Standardowy rozmiar wielu modułów koralików LED dostępnych na rynku (takich jak moduły SMD z 3 koralikami 2835) to dokładnie 61 × 13 mm, przy użyciu aluminiowego podłoża z obudową ze stopu aluminium, aby zapewnić efektywne odprowadzanie ciepła. Ultracienka wysokość wynosząca 13 mm pozwala na łatwe osadzenie modułu LED w szczelinach świetlnych, listwach świetlnych lub sprzęcie oświetleniowym, bez zajmowania dodatkowej przestrzeni.

03 | Struktura wytłaczania aluminium

Korpus obudowy wykonany jest poprzez wytłaczanie profili ze stopu aluminium. Rozmiar przekroju obudowy z wytłaczanego aluminium jest stały, a długość można przyciąć zgodnie z rzeczywistymi wymaganiami produktu. Dlatego obudowę o tej samej specyfikacji można dostosować do płytek PCB i modułów elektronicznych o różnych długościach. Struktura ta jest szczególnie odpowiednia dla produktów elektronicznych wymagających opracowania seryjnego.

04 | Nadaje się do montażu na płytce drukowanej

Obudowa elektroniczna z wytłaczanego aluminium może być zaprojektowana z odpowiednimi szczelinami montażowymi lub konstrukcjami wsporczymi zgodnie ze strukturą wewnętrzną, do montażu płytek PCB i innych elementów elektronicznych. Wnętrze jest standardowo wyposażone w gniazda na karty obwodów drukowanych, a płytkę PCB można bezpośrednio włożyć i zamocować bez dodatkowych śrub.

05 | Wsparcie w zakresie obróbki niestandardowej CNC

Profil standardowy to tylko punkt wyjścia. Boyuan Hardware może wykonać obróbkę CNC obudowy aluminiowej 61×13mm według rysunków klienta, w tym:

• Otwory interfejsów (USB, Type-C, interfejsy zasilania prądem stałym, listwy zaciskowe itp.)
• Otwory na kontrolki
• Dziury na guziki
• Otwory montażowe i pozycjonujące
• Otwory gwintowane i pogłębione
• Struktury odprowadzające ciepło
• Rowki i stopnie
• Fazowanie
• Inne niestandardowe konstrukcje

06 | Długość Możliwość dostosowania do produktu

Specyfikacja przekroju obudowy wynosi 61×13 mm, a długość produktu można przyciąć zgodnie z rzeczywistymi wymiarami sprzętu. Konkretna długość możliwa do obróbki jest potwierdzana w zależności od materiału, obróbki powierzchni i wymagań produktu.

07 | Efektywna wydajność rozpraszania ciepła

Stop aluminium ma przewodność cieplną około 200 W/(m·K), kilkadziesiąt razy większą niż tworzywo sztuczne, i może szybko odprowadzać ciepło z urządzenia. W przypadku ultracienkich urządzeń generujących duże ciepło, takich jak moduły oświetleniowe LED i zasilacze, aluminiowa obudowa sama w sobie jest wydajnym radiatorem, skutecznie wydłużającym żywotność podzespołów elektronicznych.

08 | Lekki i wytrzymały, odpowiedni do urządzeń zewnętrznych i mobilnych

Wykonany z aluminium lotniczego 6063, łączy w sobie lekkość (gęstość zaledwie jednej trzeciej stali) z dużą wytrzymałością (wytrzymałość na rozciąganie do 180-260 MPa) oraz doskonałą udarnością i odpornością na odkształcenia. Powierzchnia jest anodowana/piaskowana, co zapewnia odporność na korozję i zarysowania, a także zdolność przystosowania się do wilgotnych, zakurzonych i innych złożonych środowisk. Ta cecha sprawia, że ​​aluminiowa obudowa o wymiarach 61 × 13 mm szczególnie nadaje się do dronów, instrumentów ręcznych i innych urządzeń mobilnych do użytku na zewnątrz, o podwójnych wymaganiach: „lekki i wytrzymały”.

09 | Metalowa obudowa łączy w sobie strukturę i wygląd

Stop aluminium jest lekki i ma dobre właściwości konstrukcyjne, zachowując jednocześnie naturalną teksturę metalu. Dzięki obróbce powierzchni, takiej jak szczotkowanie, piaskowanie i anodowanie, można uzyskać różne efekty wizualne, nadając ultracienkim urządzeniom bardziej wyrafinowaną teksturę produktu.

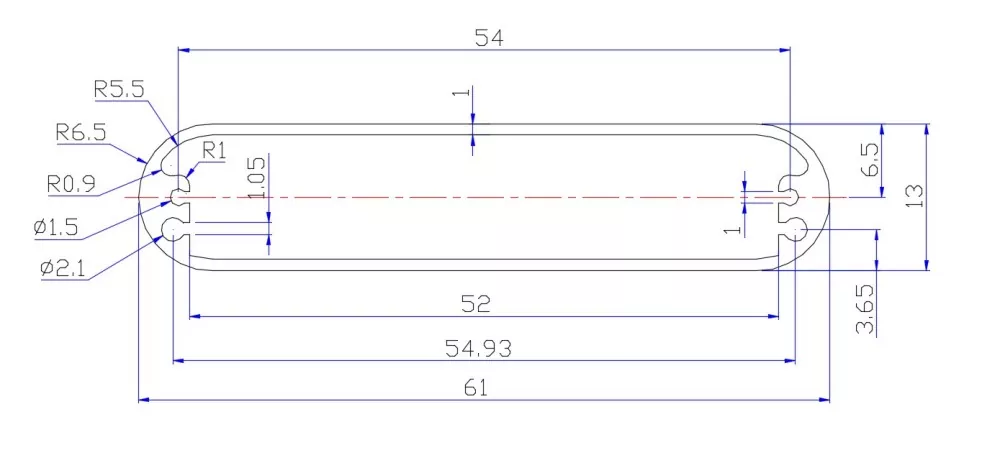

Dane techniczne

Notatka: Określone gatunki materiałów, grubość ścianek, zakresy długości, tolerancje wymiarowe i kolory wykończenia powierzchni podlegają rzeczywistym rysunkom produktu i wymaganiom zamówienia.

Do jakich produktów nadaje się ta aluminiowa obudowa?

Wymiary 61×13 mm należą do kategorii ultraszerokich i ultracienkich obudów aluminiowych — szerokość 61 mm mieści większe płytki PCB i więcej modułów funkcyjnych umieszczonych obok siebie; wysokość 13 mm pozwala uzyskać ultracienki profil przypominający kartę. Główną cechą tej specyfikacji jest ultracienka wysokość wynosząca 13 mm, co czyni ją jedną z najcieńszych obudów aluminiowych w branży.

1. Moduły oświetleniowe LED

61×13mm to bardzo klasyczna specyfikacja rozmiaru w obszarze modułów oświetleniowych LED:

• Moduły koralików LED (takie jak moduły SMD z 3 koralikami 2835)
• Sterowniki taśm LED
• Moduły zasilania sterownika LED
• Inteligentne moduły sterujące oświetleniem
• Komercyjne obudowy listew oświetleniowych
• Oświetlenie dekoracyjne aluminiowych obudów kanałów

Dlaczego 61×13mm nadaje się do modułów oświetleniowych LED? Standardowy rozmiar wielu modułów koralików LED dostępnych na rynku to dokładnie 61 × 13 mm. Moduły LED wykorzystują podłoże aluminiowe z obudową ze stopu aluminium, wykorzystując wysoką przewodność cieplną stopu aluminium do szybkiego przewodzenia ciepła generowanego przez chipy LED. Ultracienka wysokość 13 mm pozwala na łatwe osadzenie modułu w szczelinach świetlnych, listwach świetlnych lub różnych urządzeniach oświetleniowych, bez zajmowania dodatkowej przestrzeni, szczególnie nadaje się do oświetlenia komercyjnego, oświetlenia domowego i scenariuszy oświetlenia dekoracyjnego z rygorystycznymi wymaganiami dotyczącymi grubości instalacji.

2. Ultracienkie zasilacze

• Ultracienkie obudowy zasilaczy
• Przełączanie modułów zasilania
• Zasilacze sterowników LED
• Obudowy modułów szybkiego ładowania
• Moduły konwersji DC-DC

Dlaczego rozmiar 61×13 mm nadaje się do ultracienkich zasilaczy? Szerokość 61 mm pozwala pomieścić szerokie płytki PCB i różne układy komponentów, a wyjątkowo cienka wysokość 13 mm nadaje zasilaczowi ultracienki profil przypominający kartę, poprawiając przenośność i estetykę. Obudowa ze stopu aluminium pomaga urządzeniom zasilającym odprowadzać ciepło, wydłużając żywotność zasilacza.

3. Moduły komunikacyjne i sprzęt sieciowy

• Obudowy routerów
• Moduły komunikacyjne
• Platformy bezprzewodowe
• Moduły konwersji sygnału
• Moduły transmisji danych

Dlaczego 61×13mm nadaje się do modułów komunikacyjnych? Moduły komunikacyjne wymagają szerszego układu PCB, aby pomieścić obwody RF i wiele interfejsów. Szerokość 61 mm zapewnia dużo miejsca do montażu, a wyjątkowo cienka wysokość 13 mm nadaje się do ukrycia wewnątrz sprzętu lub montażu na ścianie. Materiał ze stopu aluminium zapewnia dobre ekranowanie elektromagnetyczne, skutecznie zapobiegając zakłóceniom elektromagnetycznym.

4. Dekodery i sprzęt audio-wideo

• Obudowa aluminiowa dekodera
• Moduły dekodujące dźwięk
• Konwertery sygnału wideo
• Obudowy przełączników HDMI
• Moduły obwodu wzmacniacza

Dlaczego rozmiar 61×13 mm jest odpowiedni dla dekoderów? Dekodery wymagają szerszego układu PCB, aby pomieścić chipy dekodujące i wiele interfejsów, a szerokość 61 mm idealnie spełnia te wymagania. Ultracienka konstrukcja o grubości 13 mm umożliwia łatwą integrację dekodera z różnymi systemami audio-wideo, a obudowa ze stopu aluminium pomaga chipowi dekodującemu rozpraszać ciepło, zapewniając stabilną, długoterminową pracę.

5. Drony i urządzenia przenośne

• Wyposażenie dodatkowe do drona
• Obudowy na instrumenty ręczne
• Przenośny sprzęt testujący
• Zewnętrzne terminale monitorujące

Dlaczego rozmiar 61×13 mm nadaje się do dronów i instrumentów przenośnych? Drony i urządzenia przenośne mają ekstremalne wymagania dotyczące wagi i wytrzymałości. Gęstość stopu aluminium stanowi tylko jedną trzecią stali, a wytrzymałość na rozciąganie może osiągnąć 180-260 MPa. Cechy „lekki i wytrzymały” doskonale odpowiadają potrzebom pakowania takich urządzeń mobilnych. Ultra cienka grubość 13 mm zmniejsza opór powietrza i objętość urządzenia, co nadaje się do scenariuszy lotniczych i ręcznych.

6. Przemysłowe podwozia sterujące i urządzenia przemysłowe

• Moduły wspierające przemysłowe obudowy sterujące
• Przemysłowe moduły kontrolerów
• Moduły czujników
• Terminale do gromadzenia danych

Dlaczego 61×13mm nadaje się do przemysłowych modułów sterujących? Przemysłowy sprzęt sterujący musi integrować wiele modułów funkcyjnych na ograniczonej przestrzeni. Szerokość 61 mm zapewnia dużo miejsca na układ PCB, a ultracienka grubość 13 mm nadaje się do montażu w wąskich przestrzeniach wewnątrz szaf sterowniczych.

7. Skrzynki ekranujące i zastosowania przeciwzakłóceniowe

Aluminiowa obudowa o wymiarach 61×13 mm może służyć jako dobre rozwiązanie w zakresie ekranowania elektromagnetycznego:

• Elektroniczne skrzynki ekranujące
• Obudowy urządzeń przeciwzakłóceniowych
• Ekranowanie modułu wysokiej częstotliwości
• Precyzyjne skrzynki zabezpieczające obwody

Sam materiał ze stopu aluminium ma dobre właściwości ekranowania elektromagnetycznego, a ultracienka konstrukcja o grubości 13 mm nadaje się do scenariuszy ekranowania o rygorystycznych wymaganiach dotyczących grubości.

Konfigurowalne parametry

Obróbka powierzchniowa

Anodowanie

Anodowanie jest jedną z powszechnie stosowanych metod obróbki powierzchni obudów aluminiowych. Może zmienić wygląd i właściwości powierzchni powierzchni aluminiowej oraz uzyskać różne efekty kolorystyczne.

Piaskowanie

Piaskowanie może utworzyć jednolitą matową teksturę na powierzchni aluminium, odpowiednią dla przemysłowego sprzętu elektronicznego i obudów instrumentów.

Szczotkowanie

Szczotkowanie może tworzyć regularną teksturę metalu, dzięki czemu produkt zachowuje oczywistą teksturę metalu ze stopu aluminium.

Grawerowanie laserowe

Na powierzchni obudowy aluminiowej o wymiarach 61×13mm można poddać obróbce:

• Logo
• Model produktu
• Identyfikacja interfejsu
• Numer produktu
• Tekst i wzory

Druk sitodrukowy

Nadaje się do obróbki wielokolorowych logo, tekstów i identyfikacji funkcji.

Wsparcie dostosowywania

Produkujemy nie tylko smukłą obudowę z profilu aluminiowego o wymiarach 61 × 13 mm, ale możemy również dostosować ją do konstrukcji produktu klienta.

Klienci muszą jedynie podać:

Rysunki 2D / modele 3D / próbki fizyczne / wymiary produktu

Następnie możemy przeprowadzić ocenę obróbki zgodnie z rzeczywistymi wymaganiami produktu.

W przypadku produktów, których nie można bezpośrednio zaspokoić za pomocą standardowego profilu, personalizację można osiągnąć poprzez późniejszą obróbkę CNC.

Na przykład:

Otwory interfejsu + otwory na lampki kontrolne + otwory na guziki + szczeliny odprowadzające ciepło + otwory montażowe + rowki + stopnie + logo

Wszystko można poddać obróbce według rysunków klienta.

Pokaz warsztatowy

Często zadawane pytania

1. Do jakich produktów nadaje się ta aluminiowa obudowa?

61×13mm należy do kategorii ultraszerokich i ultracienkich obudów aluminiowych. Podstawowe zastosowania obejmują moduły oświetlenia LED, ultracienkie zasilacze, dekodery, routery, moduły komunikacyjne, akcesoria do dronów, przyrządy ręczne, przemysłowe moduły sterujące itp. Szerokość 61 mm zapewnia dużo miejsca na układ PCB, a ultracienka wysokość 13 mm jest odpowiednia dla ultracienkich urządzeń o ekstremalnych wymaganiach dotyczących grubości.

2. Czy długość obudowy wynosi 61×13mm?

Nr 61×13mm dotyczy wymiaru przekroju obudowy (szerokość × wysokość). Długość produktu można przyciąć w zależności od rzeczywistego wyposażenia i długości PCB.

3. Czy można dostosować długość obudowy aluminiowej?

Tak. Długość obudowy z wytłaczanego aluminium można przyciąć zgodnie z wymaganiami produktu. Konkretną długość należy potwierdzić w połączeniu z materiałem, obróbką powierzchni i strukturą produktu.

4. Czy nadaje się do modułów oświetleniowych LED?

Bardzo odpowiedni. Standardowy rozmiar wielu modułów koralików LED dostępnych na rynku to dokładnie 61 × 13 mm. Obudowa ze stopu aluminium zapewnia doskonałe odprowadzanie ciepła, a ultracienka wysokość 13 mm nadaje się do osadzania w szczelinach świetlnych i sprzęcie oświetleniowym.

5. Czy wysokość 13 mm może pomieścić płytkę drukowaną?

Tak. Wysokość 13 mm została precyzyjnie zaprojektowana, aby pomieścić standardowe płytki PCB o grubości 1,6 mm i elementy do montażu powierzchniowego. Konieczne jest szczegółowe potwierdzenie w zależności od grubości płytki PCB i wysokości komponentu.

6. Czy nadaje się do sprzętu outdoorowego?

Tak. Wykonany z aluminium lotniczego 6063, jest lekki i wytrzymały. Powierzchnia jest anodowana w celu zapewnienia odporności na korozję i zarysowania, może dostosować się do wilgotnych, zakurzonych i innych złożonych środowisk, spełniając podwójne wymagania „lekki i wytrzymały” dla dronów i instrumentów ręcznych.

7. Czy w aluminiowej obudowie można wykonać otwory odprowadzające ciepło?

Tak. Boyuan Hardware może obrabiać szczeliny rozpraszające ciepło, otwory wentylacyjne i inne struktury rozpraszające ciepło zgodnie z rysunkami klienta, aby pomóc sprzętowi w rozpraszaniu ciepła.

8. Co się stanie, jeśli rozmiar 61×13 mm nie będzie odpowiedni dla mojej płytki PCB?

Możesz przesłać nam wymiary PCB, strukturę produktu lub model 3D. Boyuan Hardware może pomóc potwierdzić, czy specyfikacja 61 × 13 mm jest odpowiednia w świetle rzeczywistych wymiarów, a także może wybrać inne specyfikacje profili aluminiowych lub wykonać niestandardową obróbkę.
