Obudowa z wytłaczanego aluminium o średnicy 52 mm do sprzętu elektronicznego

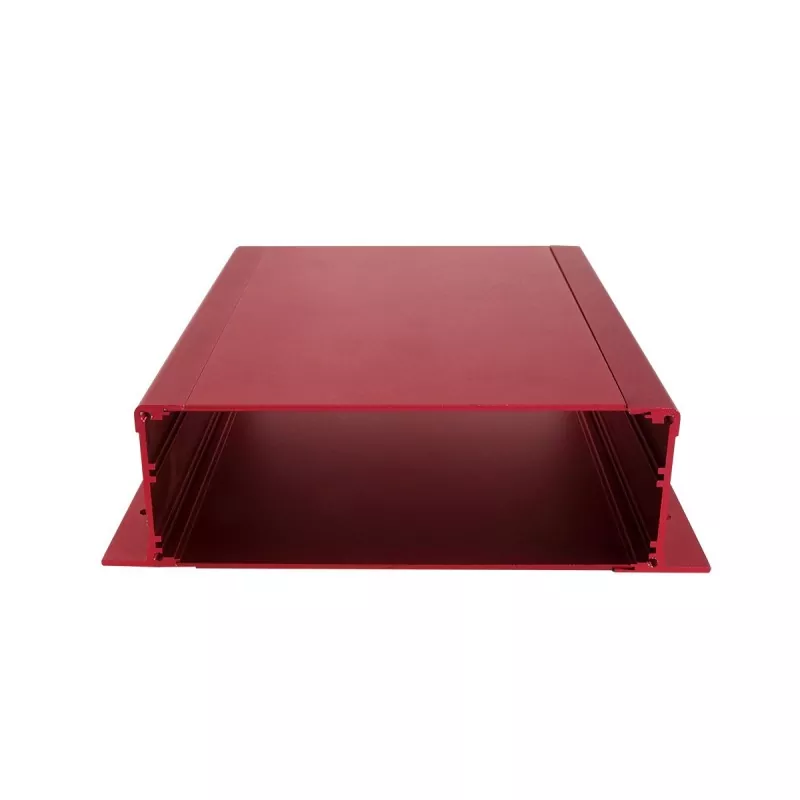

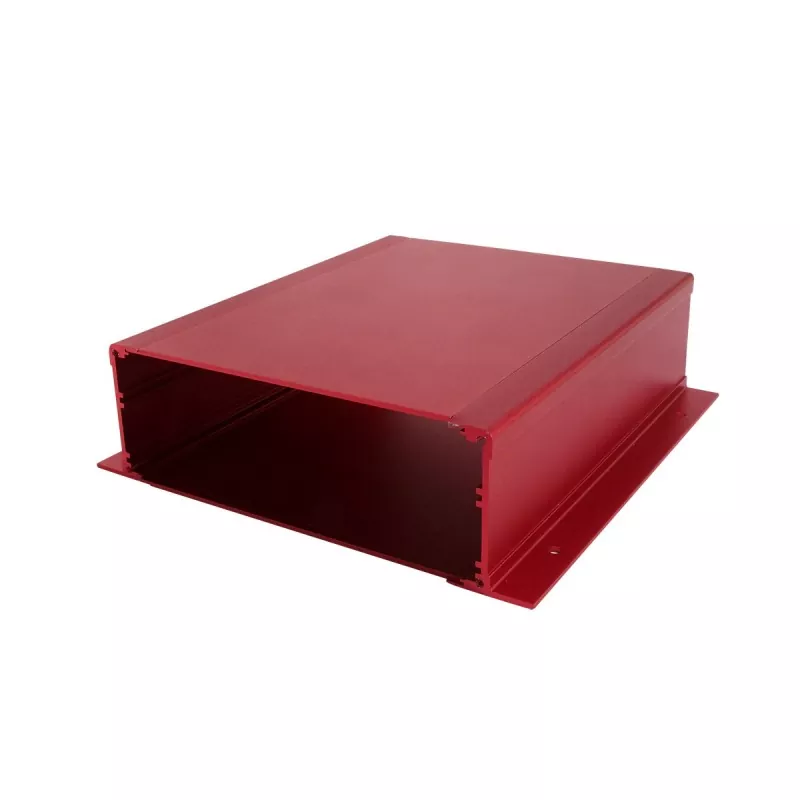

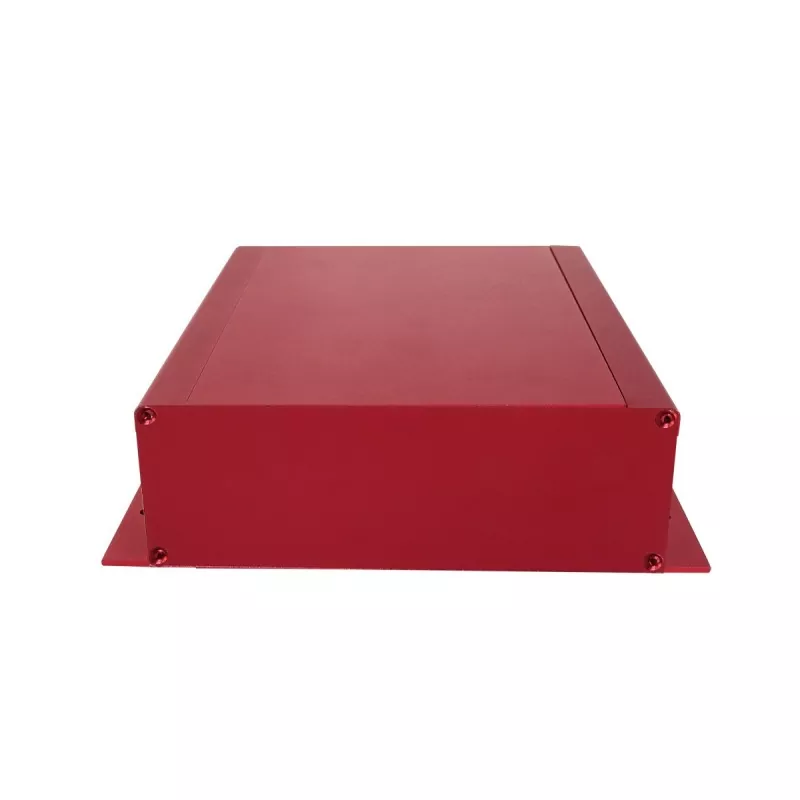

Obudowa z wytłaczanego aluminium o średnicy 52 mm do sprzętu elektronicznego ma konstrukcję z profilu aluminiowego. Wysokość obudowy jest stała i wynosi 52 mm, a długość i szerokość można dostosować do wymiarów PCB, układu komponentów wewnętrznych i ogólnych wymiarów sprzętu.

W porównaniu z niskoprofilowymi obudowami, takimi jak 30 mm, 34,9 mm i 35 mm, wysokość 52 mm zapewnia większą wewnętrzną przestrzeń montażową, dzięki czemu jest bardziej odpowiednia dla stacjonarnego sprzętu elektronicznego, który musi pomieścić więcej komponentów elektronicznych, interfejsów, modułów zasilania lub wewnętrznych części konstrukcyjnych.

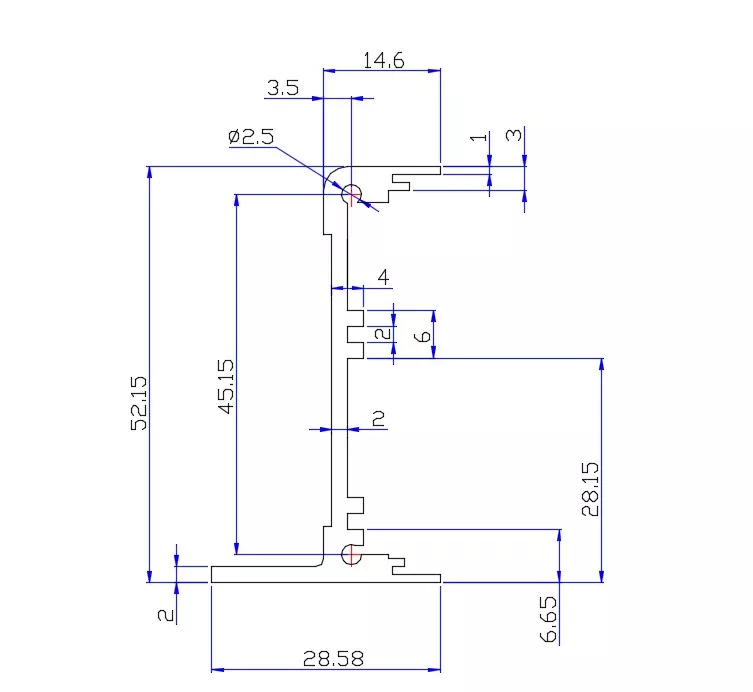

Struktura produktu

Podstawowe zalety

1. Stała wysokość 52 mm zapewnia większą przestrzeń wewnętrzną

W porównaniu z niskoprofilową obudową, wysokość 52 mm zapewnia więcej pionowej przestrzeni wewnętrznej.

W przypadku sprzętu, który wymaga jednoczesnej instalacji:

· PCB

· Komponenty elektroniczne

· Zespoły interfejsów

· Moduły zasilania

· Nawiasy wewnętrzne

· Podłączanie kabli

może zmniejszyć problemy z układem wewnętrznym spowodowane ograniczeniami wysokości.

Dlatego ta wysokość jest bardziej odpowiednia dla stacjonarnego sprzętu elektronicznego, który wymaga pewnej ilości przestrzeni wewnętrznej.

2. Struktura pulpitu, odpowiednia dla samodzielnych urządzeń elektronicznych

Wysokość 52 mm jest odpowiednia do tworzenia urządzeń elektronicznych o określonej przestrzeni wewnętrznej, które muszą być umieszczone i obsługiwane niezależnie.

W porównaniu z obudową o średnicy 42,5 mm, którą należy osadzić w sprzęcie, ten produkt może być bardziej zorientowany na:

Urządzenia stacjonarne, przyrządy elektroniczne, moduły testowe, sprzęt sterujący i samodzielne moduły elektroniczne.

3. Długość i szerokość Możliwość dostosowania do wymiarów sprzętu

Wysokość 52 mm jest stała, ale długość i szerokość można dostosować do rzeczywistego produktu.

Ostateczne wymiary można określić w połączeniu z:

· Wymiary PCB

· Układ komponentów

· Liczba interfejsów

· Moduły zasilania

· Wewnętrzna konstrukcja montażowa

· Powierzchnia pulpitu

Pozwala to uniknąć niedopasowania standardowych wymiarów obudowy do rzeczywistych produktów elektronicznych.

4. Gniazda kart PCB do wygodnego montażu płytek drukowanych

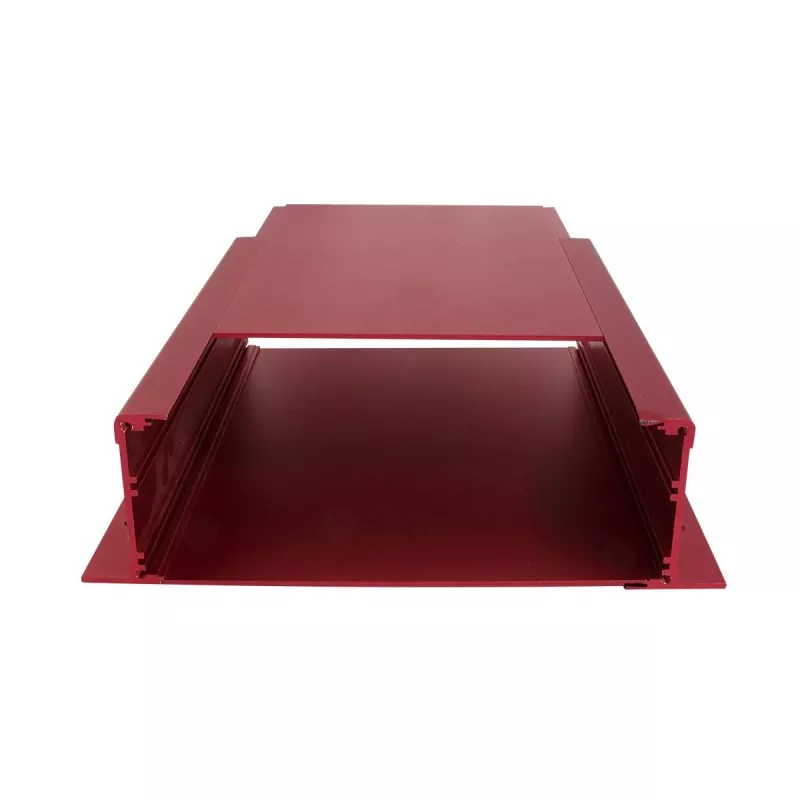

Wnętrze obudowy wyposażone jest w gniazda kart PCB, które można wykorzystać do pozycjonowania i montażu płytek drukowanych.

W przypadku stacjonarnych urządzeń elektronicznych płytkę drukowaną można umieścić wzdłuż wewnętrznej konstrukcji obudowy, pozostawiając miejsce montażowe dla innych elementów wewnętrznych.

5. Wewnętrzne rowki montażowe obsługują układ wieloskładnikowy

Wysokość 52 mm zapewnia większą przestrzeń w pionie, a w połączeniu z wewnętrznymi rowkami montażowymi można instalować różne moduły elektroniczne i części konstrukcyjne zgodnie ze strukturą produktu.

W przypadku sprzętu z większą liczbą komponentów wewnętrznych położenie płytki PCB, zasilacza, interfejsów i innych komponentów można zaplanować bardziej elastycznie.

6. Struktura profilu aluminiowego równoważy wsparcie i rozpraszanie ciepła

Korpus podwozia z profilu aluminiowego może zapewnić stabilne podparcie konstrukcyjne, wykorzystując jednocześnie przewodność cieplną aluminium, aby pomóc urządzeniu rozpraszać ciepło.

W przypadku specyficznych wymagań dotyczących odprowadzania ciepła należy je określić w połączeniu z mocą elementów elektronicznych, układem wewnętrznym i rzeczywistą konstrukcją termiczną.

7. Panele przednie i tylne mogą być obrabiane CNC w zależności od funkcji

Panele przednie i tylne mogą być obrabiane zgodnie z rzeczywistymi rysunkami produktu, w tym:

· Otwory interfejsu zasilania

· Otwory interfejsu USB

· Dziury w interfejsie komunikacyjnym

· Otwory świetlne wskaźników

· Dziurki na guziki

· Otwory montażowe

· Inne otwory o specjalnym kształcie

Nadaje się do komputerów stacjonarnych, wymagających wielu interfejsów zewnętrznych.

Dane techniczne

Obowiązujące pola

Model ten polecany jest do wyróżniania komputerów stacjonarnych, przyrządów, testerów i samodzielnego sprzętu elektronicznego, wyraźnie odróżniając go od poprzednich aplikacji wbudowanych 42,5 mm.

1. Stacjonarny sprzęt elektroniczny

Nadaje się do urządzeń elektronicznych, które muszą być umieszczone niezależnie na biurku.

Wysokość 52 mm zapewnia stosunkowo dużo przestrzeni wewnętrznej, a niestandardową długość i szerokość można dostosować do funkcji urządzenia i wymiarów PCB.

2. Mały sprzęt testowy i pomiarowy

Nadaje się do niektórych małych urządzeń testowych, które wymagają instalacji płytek PCB, interfejsów, zasilaczy i wewnętrznych modułów elektronicznych.

Panele przedni i tylny mogą być obrabiane zgodnie z interfejsami testowymi, interfejsami komunikacyjnymi i interfejsami zasilania.

3. Sprzęt do przetwarzania i gromadzenia danych

W przypadku sprzętu, który wymaga integracji płytek PCB, interfejsów danych, modułów zasilania i modułów komunikacyjnych, wysokość 52 mm może zapewnić bardziej elastyczną przestrzeń wewnętrzną.

4. Moduły sterujące i operacyjne

Nadaje się do niektórych modułów sterujących, elektronicznych urządzeń sterujących i sprzętu operacyjnego, które wymagają niezależnej konstrukcji podwozia.

Panele można poddać obróbce CNC w zależności od położenia przycisków, lampek kontrolnych i interfejsów.

5. Sprzęt komunikacyjny i interfejsowy

Nadaje się do stacjonarnego sprzętu elektronicznego, który wymaga zainstalowania wielu interfejsów komunikacyjnych, złączy lub interfejsów danych.

Długość i szerokość obudowy można dostosować do liczby interfejsów i układu PCB.

Konfigurowalne elementy

Pokaz warsztatowy

Możliwość obróbki 3-osiowej CNC

Boyuan Hardware obecnie wykorzystuje głównie 3-osiową obróbkę CNC i może wykonać późniejszą obróbkę podwozia i paneli z profilu aluminiowego o grubości 52 mm zgodnie z rysunkami produktu.

Obrabialne:

· Otwory CNC

· Wiercenie

· Dotknięcie

· Otwory montażowe

· Otwory w interfejsie

· Otwory w panelu o specjalnym kształcie

· Otwory pogłębiające/pogłębiające

· Logo i oznakowanie

· Inna obróbka konstrukcyjna

Konkretny zakres obróbki jest określany zgodnie z rysunkami produktu i wymaganiami konstrukcyjnymi.

Kontrola jakości

W zależności od wymagań produktu można wykonać następujące czynności:

· Kontrola wyglądu profilu

· Kontrola wymiarów długości

· Kontrola wymiarów obróbki CNC

· Kontrola położenia otworu

· Kontrola gwintu

· Kontrola wymiarów i wyglądu panelu

· Kontrola wyglądu obróbki powierzchni

· Kontrola montażu

· Kontrola wyglądu gotowego produktu

W przypadku produktów z wyraźnymi wymaganiami dotyczącymi tolerancji wymiarowych kontrolę można przeprowadzić zgodnie z rysunkami klienta i wymaganiami technicznymi.

Często zadawane pytania

Pytanie 1. Czy wysokość tego podwozia jest stała?

Tak. Wysokość tego modelu jest stała i wynosi 52 mm, a długość i szerokość można dostosować.

Pytanie 2. Czy obudowa może być używana jako obudowa sprzętu elektronicznego do komputerów stacjonarnych?

Tak. Wysokość 52 mm zapewnia dodatkową przestrzeń wewnętrzną na płytki PCB, komponenty elektroniczne, interfejsy i wewnętrzne konstrukcje montażowe, dzięki czemu nadaje się do kompaktowego sprzętu elektronicznego typu desktop.

Pytanie 3. Czy mogę dostosować długość i szerokość?

Tak. Długość i szerokość można dostosować do wymiarów PCB, komponentów wewnętrznych i ogólnych wymagań sprzętowych.

Pytanie 4. Czy obudowa z aluminium wytłaczanego do komputerów stacjonarnych o średnicy 52 mm do sprzętu elektronicznego ma gniazdo PCB?

Tak. Aluminiowa konstrukcja wytłaczana zawiera wewnętrzne gniazdo PCB do pozycjonowania i instalacji PCB.

Pytanie 5. Czy panele przedni i tylny można dostosować?

Tak. Panele mogą być obrabiane CNC zgodnie z wymaganiami dotyczącymi interfejsu, montażu, wskaźników i przycisków.

Pytanie 6. Czy można dodać otwory montażowe i gwintowane?

Tak. Otwory montażowe, otwory nawiercone i otwory gwintowane można obrobić zgodnie z rysunkiem produktu.

Pytanie 7. Czy aluminiowa obudowa zapewnia odprowadzanie ciepła?

Aluminiowa struktura wytłaczana zapewnia ścieżkę rozpraszania ciepła. W przypadku specyficznych wymagań termicznych projekt należy określić na podstawie mocy podzespołów i układu wewnętrznego.

Pytanie 8. Czy kolor można dostosować?

Tak. Wykończenie powierzchni i kolor można dostosować do wymagań produktu.
