Aluminiowa obudowa obudowy zasilacza o wymiarach 55 × 25 mm

Aluminiowa obudowa zasilacza Boyuan 55 × 25 mm to szeroka, wąska obudowa urządzenia elektronicznego wykonana z wytłaczanej konstrukcji ze stopu aluminium, o zewnętrznym przekroju poprzecznym 55 mm (szerokość) × 25 mm (wysokość), a długość można dowolnie dostosować do rzeczywistych wymagań sprzętowych.

Obudowa elektroniczna z wytłaczanego aluminium może być zaprojektowana z odpowiednimi szczelinami montażowymi lub konstrukcjami wsporczymi zgodnie ze strukturą wewnętrzną, do montażu płytek PCB i innych elementów elektronicznych. Wnętrze obudowy zostało zaprojektowane ze standardowymi gniazdami na karty obwodów drukowanych, a płytkę PCB można bezpośrednio włożyć i zamocować bez dodatkowych śrub, co znacznie poprawia efektywność montażu.

W porównaniu z plastikowymi skrzynkami obudowy ze stopów aluminium mają lepszą wytrzymałość konstrukcyjną i metalową teksturę, a dzięki obróbce CNC można uzyskać niestandardowe konstrukcje, takie jak interfejsy, otwory montażowe, otwory gwintowane i szczeliny.

Podstawowe zalety produktu

01 | Szeroka i smukła konstrukcja o wymiarach 55 × 25 mm

Przekrój poprzeczny o szerokości 55 mm i wysokości 25 mm stanowi idealne rozwiązanie do pakowania sprzętu elektronicznego.

Szerokość 55 mm jest szersza niż typowa specyfikacja 52 mm, co pozwala na obsługę większych układów PCB i obsługuje więcej modułów funkcyjnych umieszczonych obok siebie oraz konstrukcję interfejsu, spełniając wymagania dotyczące wielokanałowego układu wejść/wyjść; wysokość 25 mm pozwala zachować smukły wygląd urządzenia, zapewniając jednocześnie dużą przestrzeń do montażu komponentów, mieszczącą małe transformatory, kondensatory elektrolityczne (zwykle o wysokości 20–22 mm), przekaźniki i komponenty średniej wysokości, wspierając potrzeby integracji stosunkowo złożonych systemów obwodów.

02 | Struktura wytłaczania aluminium

Korpus obudowy wykonany jest poprzez wytłaczanie profili ze stopu aluminium. Rozmiar przekroju obudowy z wytłaczanego aluminium jest stały, a długość można przyciąć zgodnie z rzeczywistymi wymaganiami produktu. Dlatego obudowę o tej samej specyfikacji można dostosować do płytek PCB i modułów elektronicznych o różnych długościach. Struktura ta jest szczególnie odpowiednia dla produktów elektronicznych wymagających opracowania seryjnego.

03 | Nadaje się do montażu na płytce drukowanej

Obudowa elektroniczna z wytłaczanego aluminium może być zaprojektowana z odpowiednimi szczelinami montażowymi lub konstrukcjami wsporczymi zgodnie ze strukturą wewnętrzną, do montażu płytek PCB i innych elementów elektronicznych. Wnętrze jest standardowo wyposażone w gniazda na karty obwodów drukowanych, a płytkę PCB można bezpośrednio włożyć i zamocować bez dodatkowych śrub.

04 | Wsparcie w zakresie obróbki niestandardowej CNC

Profil standardowy to tylko punkt wyjścia. Boyuan Hardware może wykonać obróbkę CNC obudowy aluminiowej 55×25mm według rysunków klienta, w tym:

• Otwory interfejsowe (USB, RJ45, wtyczki lotnicze, interfejsy BNC, interfejsy zasilania, interfejsy antenowe SMA itp.)
• Otwory na śruby i otwory pozycjonujące
• Otwory gwintowane i pogłębione
• Szczeliny odprowadzające ciepło i otwory wentylacyjne
• Otwory okienne ekranowe
• Dziurki na guziki i dziurki na przełączniki
• Otwory montażowe i otwory do montażu na ścianie
• Rowki i stopnie
• Fazowanie
• Inne niestandardowe konstrukcje

05 | Długość Możliwość dostosowania do produktu

Specyfikacja przekroju obudowy wynosi 55×25 mm, a długość produktu można przyciąć zgodnie z rzeczywistymi wymiarami sprzętu. Konkretna długość możliwa do obróbki jest potwierdzana w zależności od materiału, obróbki powierzchni i wymagań produktu.

06 | Efektywna wydajność rozpraszania ciepła

Stop aluminium ma doskonałą przewodność cieplną. W połączeniu z konstrukcją o szerokości 55 mm może skutecznie pomóc komponentom wewnętrznym w rozpraszaniu ciepła i wydłużeniu żywotności sprzętu.

07 | Metalowa obudowa łączy w sobie strukturę i wygląd

Stop aluminium jest lekki i ma dobre właściwości konstrukcyjne, zachowując jednocześnie naturalną teksturę metalu. Dzięki obróbce powierzchni, takiej jak szczotkowanie, piaskowanie i anodowanie, można uzyskać różne efekty wizualne, nadając produktom elektronicznym bardziej profesjonalny wygląd.

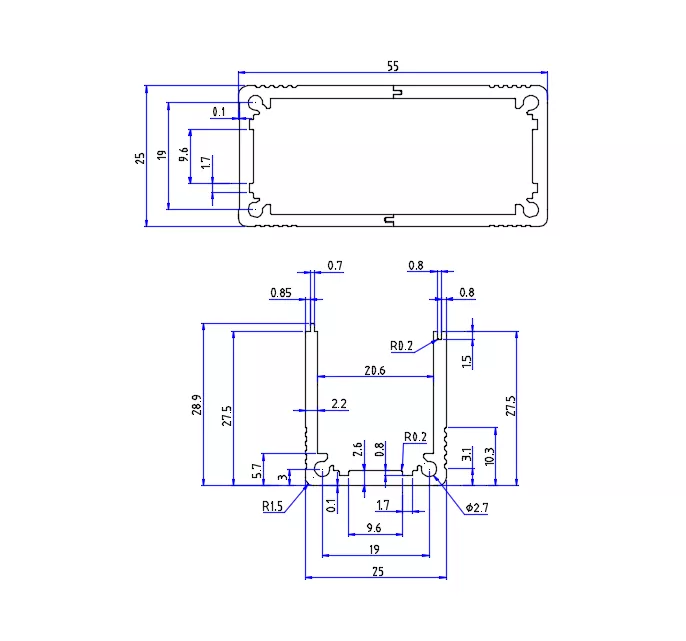

Dane techniczne

Notatka: Określone gatunki materiałów, grubość ścianek, zakresy długości, tolerancje wymiarowe i kolory wykończenia powierzchni podlegają rzeczywistym rysunkom produktu i wymaganiom zamówienia.

Do jakich produktów nadaje się aluminiowa obudowa 55 × 25 mm?

Aluminiowa obudowa zasilacza o wymiarach 55×25 mm należy do kategorii smukłych obudów aluminiowych o szerokiej obudowie — szerokość 55 mm mieści większe płytki PCB i więcej modułów funkcyjnych umieszczonych obok siebie; wysokość 25 mm pozwala zachować smukły wygląd, zapewniając jednocześnie większą przestrzeń wewnętrzną niż w przypadku wersji slim. Ta specyfikacja jest szeroko stosowana w zasilaczach, przyrządach, licznikach, elektronice, komunikacji, automatyce, czujnikach, kartach inteligentnych, sterowaniu przemysłowym, maszynach precyzyjnych i innych gałęziach przemysłu.

1. Moduły mocy

Szeroka konstrukcja o wymiarach 55 × 25 mm doskonale nadaje się do różnych produktów zasilających:

• Przełączanie modułów zasilania
• Zasilacze
• Obudowy do zasilania pojazdów
• Obudowy falowników
• Obudowy aluminiowe prostowników
• Moduły przetwornic DC-DC
• Moduły ładujące
• Zasilacze komunikacyjne
• Zasilacze AC/DC, zasilacze regulowane

Dlaczego 55×25mm nadaje się do modułów mocy? Moduły mocy zwykle muszą pomieścić takie komponenty, jak kondensatory elektrolityczne (zwykle o wysokości 20–22 mm), małe transformatory i radiatory. Wysokość 25 mm zapewnia wystarczającą przestrzeń montażową. Szerokość 55 mm jest szersza niż typowa specyfikacja 52 mm, co pozwala na zastosowanie szerszych układów PCB i obsługuje wielokanałowe interfejsy wejścia/wyjścia. Materiał ze stopu aluminium pomaga również urządzeniom zasilającym efektywnie odprowadzać ciepło.

2. Moduły komunikacyjne i sprzęt bezprzewodowy

Szeroka konstrukcja o wymiarach 55 × 25 mm doskonale nadaje się do różnych produktów komunikacyjnych:

• Moduły komunikacyjne
• Platformy bezprzewodowe
• Obudowy GPS/GPRS
• Moduły konwersji sygnału
• Obudowy wzmacniające sygnał
• Terminale platformy bezprzewodowej
• Moduły transmisji danych
• Serwery wideo
• Routery, odbiorniki bezprzewodowe
• Obudowy modułów RF

Dlaczego 55×25mm nadaje się do modułów komunikacyjnych? Moduły komunikacyjne zwykle wymagają szerszego układu PCB, aby pomieścić obwody RF, interfejsy antenowe (SMA), interfejsy zasilania, interfejsy danych i inne moduły funkcjonalne. Szerokość 55 mm jest szersza niż typowa specyfikacja 52 mm i mieści więcej interfejsów antenowych i interfejsów komunikacyjnych umieszczonych obok siebie.

3. Przyrządy pomiarowe i sprzęt badawczy

• Obudowy przyrządów i mierników
• Instrumenty do gromadzenia danych
• Obudowy generatorów sygnału
• Analizatory mocy
• Sprzęt testujący
• Precyzyjne przyrządy pomiarowe
• Moduły oscyloskopu

4. Moduły sterowania i automatyki przemysłowej

• Sterowniki przemysłowe
• Moduły programowalnego sterownika logicznego (PLC).
• Moduły sterowania ruchem
• Moduły napędu silnikowego
• Moduły rozszerzeń we/wy
• Urządzenia sterujące automatyką
• Moduły wspierające przemysłowe obudowy sterujące

5. Skrzynki ekranujące i zastosowania przeciwzakłóceniowe

Obudowa aluminiowa o wymiarach 55×25 mm może służyć jako dobre rozwiązanie w zakresie ekranowania elektromagnetycznego:

• Elektroniczne skrzynki ekranujące
• Obudowy urządzeń przeciwzakłóceniowych
• Ekranowanie modułu wysokiej częstotliwości
• Precyzyjne skrzynki zabezpieczające obwody

Sam materiał ze stopu aluminium ma dobre właściwości ekranowania elektromagnetycznego, skutecznie zapobiegając zakłóceniom elektromagnetycznym.

6. Czujniki i urządzenia inteligentne

• Moduły czujników
• Terminale do gromadzenia danych
• Urządzenia z kartami inteligentnymi
• Terminale IoT

7. Sprzęt medyczny i testujący

• Obudowy sprzętu medycznego
• Testowanie modułów
• Moduły urządzeń monitorujących
• Przenośne instrumenty medyczne

8. Sprzęt nagłośnieniowy i audio

• Urządzenia systemu nagłośnieniowego
• Obwody wzmacniacza
• Sprzęt audio

Co można dostosować?

Obróbka powierzchniowa

Anodowanie

Anodowanie jest jedną z powszechnie stosowanych metod obróbki powierzchni obudów aluminiowych. Może zmienić wygląd i właściwości powierzchni powierzchni aluminiowej oraz uzyskać różne efekty kolorystyczne.

Piaskowanie

Piaskowanie może utworzyć jednolitą matową teksturę na powierzchni aluminium, odpowiednią dla przemysłowego sprzętu elektronicznego i obudów instrumentów.

Szczotkowanie

Szczotkowanie może tworzyć regularną teksturę metalu, dzięki czemu produkt zachowuje oczywistą teksturę metalu ze stopu aluminium.

Grawerowanie laserowe

Na powierzchni obudowy aluminiowej o wymiarach 55×25mm można poddać obróbce:

• Logo
• Model produktu
• Identyfikacja interfejsu
• Numer produktu
• Tekst i wzory

Druk sitodrukowy

Nadaje się do obróbki wielokolorowych logo, tekstów i identyfikacji funkcji.

Profesjonalna obróbka niestandardowa obudów aluminiowych

Produkujemy nie tylko standardowe obudowy aluminiowe, ale możemy również dostosować je do konstrukcji produktów klienta.

Klienci muszą jedynie podać:

Rysunki 2D / modele 3D / próbki fizyczne / wymiary produktu

Następnie możemy przeprowadzić ocenę obróbki zgodnie z rzeczywistymi wymaganiami produktu.

Obróbka CNC spełnia niestandardowe wymagania

W przypadku produktów, których nie można bezpośrednio zaspokoić za pomocą standardowego profilu 55×25 mm, personalizację można osiągnąć poprzez późniejszą obróbkę CNC.

Na przykład:

Otwory interfejsu + okna ekranowe + otwory montażowe + otwory gwintowane + szczeliny odprowadzające ciepło + rowki + stopnie + logo

Wszystko można poddać obróbce według rysunków klienta.

Przewodnik wyboru produktu

Jeśli szerokość Twojej płytki drukowanej jest bliska 55 mm

Rozmiar 55 × 25 mm to idealny wybór — szerokość 55 mm zapewnia więcej miejsca na prowadzenie PCB i większy układ interfejsów side-by-side, a przy tym jest o 3 mm szersza niż typowa specyfikacja 52 mm.

Jeśli Twoje urządzenie zawiera komponenty średniej wysokości

Wysokość 25 mm może pomieścić małe transformatory, kondensatory elektrolityczne (20-22 mm), przekaźniki i komponenty średniej wysokości, odpowiednie dla sprzętu elektronicznego wymagającego określonej wewnętrznej przestrzeni pionowej.

Jeśli Twoje urządzenie potrzebuje smukłego wyglądu

Wysokość 25 mm pozwala zachować smukły wygląd, zapewniając jednocześnie większą przestrzeń wewnętrzną niż w przypadku specyfikacji 15–22 mm, równoważąc estetykę i kompletność funkcjonalną.

Jeśli potrzebujesz kompatybilności z wieloma interfejsami

Szerokość 55 mm umożliwia umieszczenie obok siebie wielu interfejsów, takich jak RJ45, wtyczki lotnicze, BNC, USB i interfejsy antenowe SMA, odpowiednich dla sprzętu komunikacyjnego i pomiarowego wymagającego bogatych interfejsów.

Jeśli Twoje urządzenie wymaga dobrego odprowadzania ciepła

Obudowa ze stopu aluminium ma doskonałą przewodność cieplną. W połączeniu z konstrukcją o szerokości 55 mm może skutecznie pomóc elementom wewnętrznym w rozpraszaniu ciepła.

Jeśli długości PCB są różne

Profil można przyciąć w zależności od długości produktu, a tę samą specyfikację przekroju można dostosować do produktów o różnych długościach.

Pokaz warsztatowy

Często zadawane pytania

1. Do jakich produktów nadaje się obudowa aluminiowa 55×25mm?

55×25 mm należy do kategorii smukłych obudów aluminiowych o szerokiej obudowie, odpowiednich do modułów mocy, modułów komunikacyjnych, platform bezprzewodowych, przyrządów i mierników, sprzętu do gromadzenia danych, sterowników przemysłowych, skrzynek ekranujących, wzmacniaczy sygnału, obudów zasilaczy pojazdów, serwerów wideo itp. Szerokość 55 mm zapewnia dużo miejsca na układ PCB, a wysokość 25 mm pozwala na umieszczenie komponentów średniej wysokości przy jednoczesnym zachowaniu smukłego wyglądu.

2. Czy długość obudowy wynosi 55×25mm?

Nr 55×25mm dotyczy wymiaru przekroju obudowy (szerokość × wysokość). Długość obudowy aluminiowej obudowy zasilacza o wymiarach 55 × 25 mm można przyciąć w zależności od rzeczywistego wyposażenia i długości płytki drukowanej.

3. Czy można dostosować długość aluminiowej obudowy 55×25mm?

Tak. Długość obudowy z wytłaczanego aluminium można przyciąć zgodnie z wymaganiami produktu. Konkretną długość należy potwierdzić w połączeniu z materiałem, obróbką powierzchni i strukturą produktu.

4. Czy wysokość 25 mm pozwala na umieszczenie kondensatorów elektrolitycznych?

Tak. Typowe kondensatory elektrolityczne mają zwykle wysokość 20–22 mm, a wysokość wewnętrzna 25 mm może je w pełni pomieścić. Konieczne jest szczegółowe potwierdzenie w zależności od wymiarów komponentu.

5. Jaka jest różnica między szerokością 55 mm a 52 mm?

55 mm jest o 3 mm szersze niż typowa specyfikacja 52 mm, co pozwala pomieścić większe płytki PCB lub więcej układów interfejsów side-by-side, szczególnie odpowiednie dla sprzętu wymagającego szerszych płytek PCB lub wielokanałowych interfejsów wejścia/wyjścia.

6. Czy w aluminiowej obudowie można wykonać otwory odprowadzające ciepło?

Tak. Boyuan Hardware może obrabiać szczeliny rozpraszające ciepło, otwory wentylacyjne i inne struktury rozpraszające ciepło zgodnie z rysunkami klienta, aby pomóc sprzętowi w rozpraszaniu ciepła.

7. Czy można poddać obróbce interfejsy antenowe SMA?

Obróbkę CNC można wykonać na odpowiednich pozycjach interfejsu zgodnie z rysunkami klienta. Szerokość 55 mm pozwala na umieszczenie obok siebie wielu interfejsów. To, czy nadaje się on szczególnie do obróbki, należy potwierdzić na podstawie wymiarów interfejsu i konstrukcji obudowy.

8. Czy można zainstalować płytkę drukowaną?

Tak. Aluminiowa obudowa o wymiarach 55×25 mm jest standardowo wyposażona w wewnętrzne gniazda na karty obwodów drukowanych, a płytkę drukowaną można bezpośrednio włożyć i zamocować bez dodatkowych śrub. Odpowiednie konstrukcje montażowe można również zaprojektować zgodnie z wymiarami PCB i metodą montażu.

9. Czy płyty końcowe można dostosować?

Tak. Wymiary, rozmieszczenie otworów i konstrukcja płyt końcowych mogą być obrabiane zgodnie z wymaganiami produktu.

10. Czy można wykonać logo?

Tak. Metody obróbki logo, takie jak grawerowanie laserowe lub sitodruk, można wybrać zgodnie z wymaganiami produktu.

11. Czy można wybrać inne kolory?

Tak. Obudowa aluminiowa może osiągnąć różne efekty wizualne poprzez procesy takie jak anodowanie, a kolor można dowolnie dostosować do wymagań klienta.

12. Co się stanie, jeśli rozmiar 55×25 mm nie będzie odpowiedni dla mojej płytki drukowanej?

Możesz przesłać nam wymiary PCB, strukturę produktu lub model 3D. Boyuan Hardware może pomóc potwierdzić, czy specyfikacja 55 × 25 mm jest odpowiednia w świetle rzeczywistych wymiarów, a także może wybrać inne specyfikacje profili aluminiowych lub wykonać niestandardową obróbkę.
