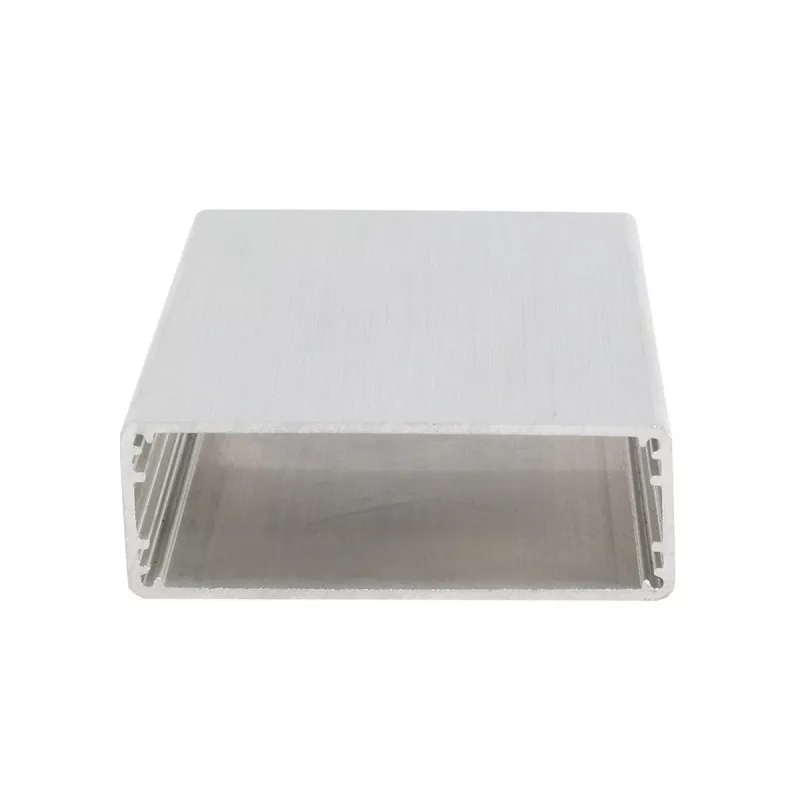

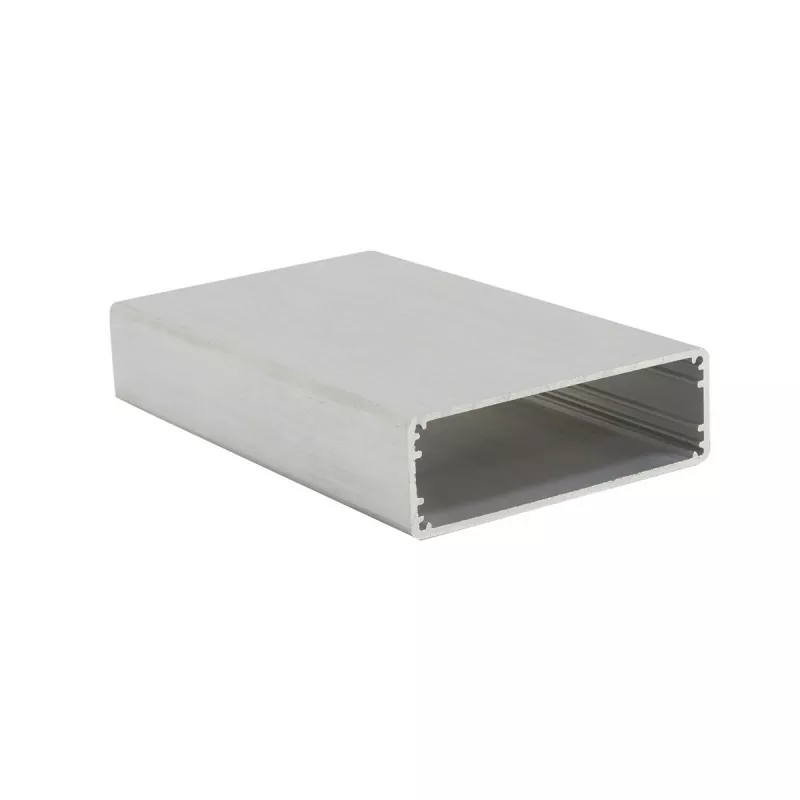

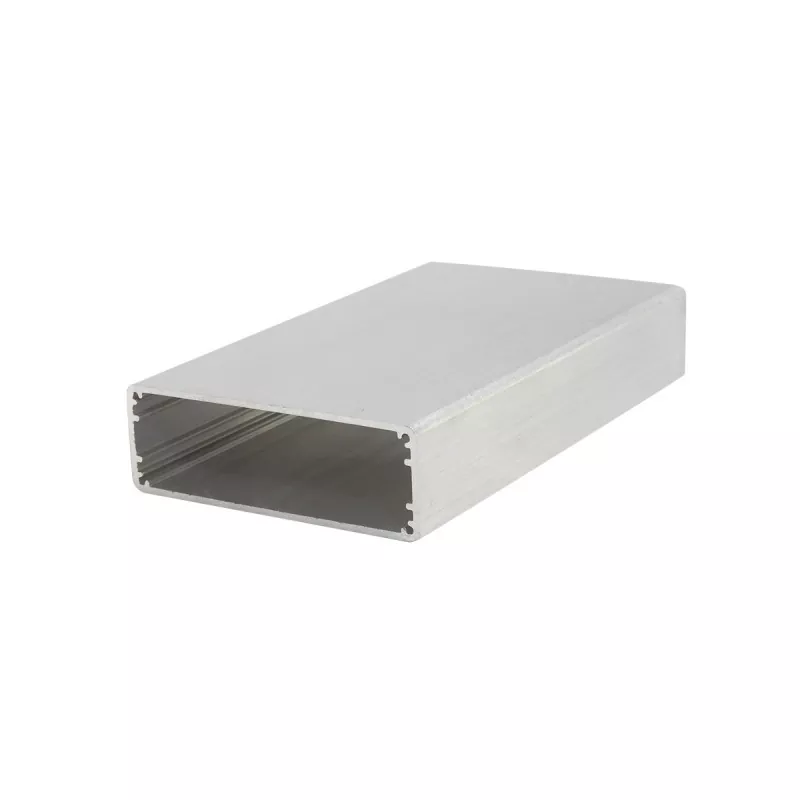

Aluminiowa obudowa do śledzenia i komunikacji GPS 60 × 20 mm

W porównaniu z obudowami z tworzywa sztucznego, aluminiowa obudowa zapewnia lepszą wytrzymałość konstrukcyjną i metalowe wykończenie oraz obsługuje interfejsy obrabiane CNC, otwory montażowe, otwory gwintowane, otwory na antenę SMA i szczeliny odprowadzające ciepło. Boyuan Hardware, z ponad 20-letnim doświadczeniem i fabryką ~ 10 000㎡, zapewnia cięcie, CNC, wiercenie, gwintowanie, obróbkę powierzchni, grawerowanie laserowe, sitodruk, kontrolę i montaż.

Podstawowe zalety

01 | Szeroka i smukła konstrukcja o wymiarach 60 × 20 mm

Przekrój poprzeczny o szerokości 60 mm i wysokości 20 mm zapewnia wystarczającą ilość miejsca do pakowania sprzętu elektronicznego.

Szerokość 60 mm jest szersza niż typowe specyfikacje 52-58 mm, co pozwala na obsługę większych układów PCB i obsługuje więcej modułów funkcyjnych umieszczonych obok siebie oraz konstrukcję interfejsu, spełniając wymagania dotyczące wielokanałowego układu wejść/wyjść; wysokość 20 mm pozwala zachować smukły wygląd urządzenia, zapewniając jednocześnie dużą przestrzeń do montażu komponentów, mieszczącą kondensatory elektrolityczne (zwykle o wysokości 16–18 mm), małe transformatory, przekaźniki i komponenty średniej wysokości, wspierając potrzeby integracji stosunkowo złożonych systemów obwodów.

02 | Struktura wytłaczania aluminium

Korpus obudowy wykonany jest poprzez wytłaczanie profili ze stopu aluminium. Rozmiar przekroju obudowy z wytłaczanego aluminium jest stały, a długość można przyciąć zgodnie z rzeczywistymi wymaganiami produktu. Dlatego obudowę o tej samej specyfikacji można dostosować do płytek PCB i modułów elektronicznych o różnych długościach. Struktura ta jest szczególnie odpowiednia dla produktów elektronicznych wymagających opracowania seryjnego.

03 | Nadaje się do montażu na płytce drukowanej

Obudowa elektroniczna z wytłaczanego aluminium może być zaprojektowana z odpowiednimi szczelinami montażowymi lub konstrukcjami wsporczymi zgodnie ze strukturą wewnętrzną, do montażu płytek PCB i innych elementów elektronicznych. Wnętrze jest standardowo wyposażone w gniazda na karty obwodów drukowanych, a płytkę PCB można bezpośrednio włożyć i zamocować bez dodatkowych śrub.

04 | Wsparcie w zakresie obróbki niestandardowej CNC

Profil standardowy to tylko punkt wyjścia. Boyuan Hardware może wykonać obróbkę CNC obudowy aluminiowej 60×20mm według rysunków klienta, w tym:

• Otwory interfejsowe (USB, RJ45, wtyczki lotnicze, interfejsy BNC, interfejsy zasilania, interfejsy antenowe SMA itp.)
• Otwory na śruby i otwory pozycjonujące
• Otwory gwintowane i pogłębione
• Szczeliny odprowadzające ciepło i otwory wentylacyjne
• Otwory okienne ekranowe
• Dziurki na guziki i dziurki na przełączniki
• Otwory montażowe i otwory do montażu na ścianie
• Rowki i stopnie
• Fazowanie
• Inne niestandardowe konstrukcje

05 | Długość Możliwość dostosowania do produktu

Specyfikacja przekroju obudowy wynosi 60 × 20 mm, a długość produktu można przyciąć zgodnie z rzeczywistymi wymiarami sprzętu. Konkretna długość możliwa do obróbki jest potwierdzana w zależności od materiału, obróbki powierzchni i wymagań produktu.

06 | Efektywna wydajność rozpraszania ciepła

Stop aluminium ma doskonałą przewodność cieplną. W połączeniu z konstrukcją o szerokości 60 mm może skutecznie pomóc komponentom wewnętrznym w rozpraszaniu ciepła i wydłużeniu żywotności sprzętu.

07 | Metalowa obudowa łączy w sobie strukturę i wygląd

Stop aluminium jest lekki i ma dobre właściwości konstrukcyjne, zachowując jednocześnie naturalną teksturę metalu. Dzięki obróbce powierzchni, takiej jak szczotkowanie, piaskowanie i anodowanie, można uzyskać różne efekty wizualne, nadając produktom elektronicznym bardziej profesjonalny wygląd.

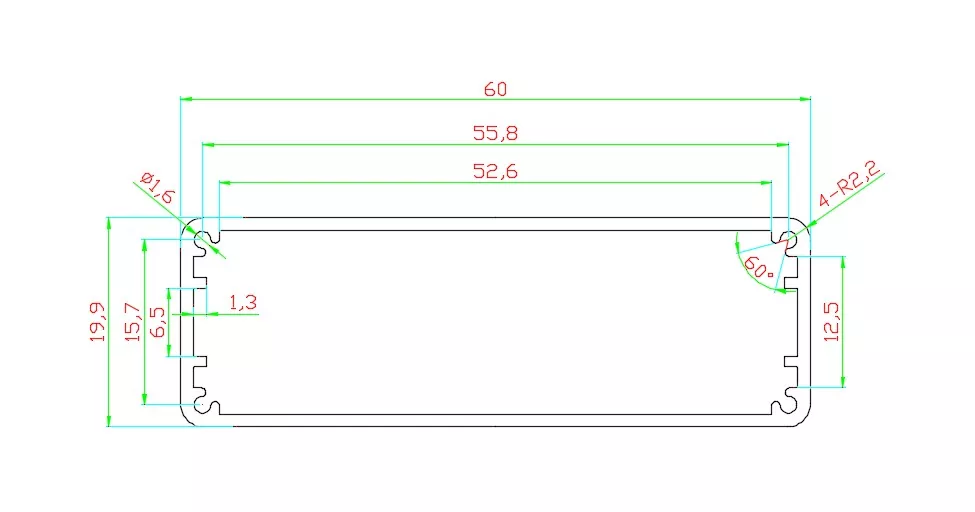

Dane techniczne

Notatka: Określone gatunki materiałów, grubość ścianek, zakresy długości, tolerancje wymiarowe i kolory wykończenia powierzchni podlegają rzeczywistym rysunkom produktu i wymaganiom zamówienia.

Do jakich produktów nadaje się obudowa aluminiowa 60 × 20 mm?

Obudowa aluminiowa do śledzenia i komunikacji GPS 60×20 mm należy do kategorii smukłych obudów aluminiowych o szerokiej obudowie — szerokość 60 mm mieści większe płytki PCB i więcej modułów funkcyjnych umieszczonych obok siebie; wysokość 20 mm zachowuje smukły wygląd, zapewniając jednocześnie dużą przestrzeń wewnętrzną. Ta specyfikacja jest szeroko stosowana w pozycjonowaniu GPS, elektronice samochodowej, komunikacji, przyrządach i licznikach, sterowaniu przemysłowym, energoelektronice i innych gałęziach przemysłu.

1. Moduły GPS/GPRS i sprzęt do śledzenia pozycji

60×20mm to idealne rozwiązanie do pakowania modułów GPS/GPRS i sprzętu do śledzenia pozycji:

• Obudowy modułów GPS/GPRS
• Urządzenia śledzące/terminale GPS pojazdów
• Urządzenia do pozycjonowania i śledzenia aktywów
• Lokalizatory silników samochodowych
• Moduły pozycjonowania zewnętrznego
• Terminale pozycjonujące IoT

Dlaczego rozmiar 60×20 mm jest odpowiedni dla trackerów GPS? Urządzenia śledzące GPS wymagają szerszego układu PCB, aby pomieścić moduły GPS, moduły komunikacyjne, anteny i baterie. Szerokość 60 mm zapewnia wystarczającą przestrzeń montażową, a grubość 20 mm nadaje się do ukrycia wewnątrz pojazdów lub sprzętu. Produkty takie jak terminale samochodowe GPS i samochodowe pozycjonery GPS mają wysokie standardy w zakresie rozpraszania ciepła i powierzchni obudowy, które dokładnie spełnia obudowa ze stopu aluminium.

2. Moduły komunikacyjne i sprzęt bezprzewodowy

• Moduły komunikacyjne
• Platformy bezprzewodowe
• Moduły konwersji sygnału
• Obudowy wzmacniające sygnał
• Terminale platformy bezprzewodowej
• Moduły transmisji danych
• Serwery wideo
• Routery, odbiorniki bezprzewodowe
• Obudowy transceiverów optycznych

Szerokość 60 mm jest szersza niż typowe specyfikacje i mieści więcej interfejsów antenowych i interfejsów komunikacyjnych umieszczonych obok siebie.

3. Przyrządy, mierniki i sprzęt pomiarowy

• Obudowy przyrządów i mierników
• Instrumenty do gromadzenia danych
• Obudowy generatorów sygnału
• Sprzęt testujący
• Precyzyjne przyrządy pomiarowe

Obudowa ze stopu aluminium zapewnia dobrą ochronę przyrządów i mierników, redukując wpływ niepotrzebnych zewnętrznych czynników środowiskowych, a tym samym wydłużając ich żywotność.

4. Skrzynki ekranujące i zastosowania przeciwzakłóceniowe

Obudowa aluminiowa o wymiarach 60×20 mm może służyć jako dobre rozwiązanie w zakresie ekranowania elektromagnetycznego:

• Elektroniczne skrzynki ekranujące
• Obudowy urządzeń przeciwzakłóceniowych
• Ekranowanie modułu wysokiej częstotliwości
• Precyzyjne skrzynki zabezpieczające obwody

Sam materiał ze stopu aluminium ma dobre właściwości ekranowania elektromagnetycznego, skutecznie zapobiegając zakłóceniom elektromagnetycznym.

5. Moduły mocy

• Obudowy do zasilania pojazdów
• Obudowy falowników
• Obudowy aluminiowe prostowników
• Moduły przetwornic DC-DC
• Przełączanie modułów zasilania

6. Moduły sterowania i automatyki przemysłowej

• Sterowniki przemysłowe
• Moduły programowalnego sterownika logicznego (PLC).
• Moduły sterowania ruchem
• Moduły rozszerzeń we/wy
• Urządzenia sterujące automatyką

7. Sprzęt medyczny

• Obudowy sprzętu medycznego
• Testowanie modułów
• Moduły urządzeń monitorujących
• Przenośne instrumenty medyczne

8. Sprzęt nagłośnieniowy i audio

• Urządzenia systemu nagłośnieniowego
• Obwody wzmacniacza
• Sprzęt audio

Co można dostosować do obudowy aluminiowej 60 × 20 mm?

Przewodnik wyboru produktu

Jeśli szerokość Twojej płytki drukowanej jest bliska 60 mm

Rozmiar 60 × 20 mm to idealny wybór — szerokość 60 mm zapewnia więcej miejsca na prowadzenie PCB i większy układ interfejsów obok siebie, a przy tym jest szersza niż typowe specyfikacje 52–58 mm.

Jeśli Twoje urządzenie jest modułem GPS/GPRS lub modułem śledzącym pozycjonowanie

60 × 20 mm to klasyczna specyfikacja rozmiaru dla terminali samochodowych GPS i sprzętu do śledzenia pozycjonowania. Szerokość 60 mm mieści moduły GPS, moduły komunikacyjne i baterie, a grubość 20 mm nadaje się do ukrytej instalacji w pojeździe.

Jeśli Twoje urządzenie zawiera komponenty średniej wysokości

Wysokość 20 mm może pomieścić kondensatory elektrolityczne (16-18 mm), małe transformatory, przekaźniki i komponenty średniej wysokości, odpowiednie dla sprzętu elektronicznego wymagającego określonej wewnętrznej przestrzeni pionowej.

Jeśli Twoje urządzenie potrzebuje smukłego wyglądu

Wysokość 20 mm zachowuje smukły wygląd, zapewniając jednocześnie dużą przestrzeń wewnętrzną, równoważąc estetykę i kompletność funkcjonalną.

Jeśli potrzebujesz kompatybilności z wieloma interfejsami

Szerokość 60 mm umożliwia układanie obok siebie wielu interfejsów, takich jak RJ45, wtyczki lotnicze, BNC, USB i interfejsy antenowe SMA, odpowiednie dla sprzętu komunikacyjnego i pomiarowego wymagającego bogatych interfejsów.

Jeśli Twoje urządzenie wymaga dobrego odprowadzania ciepła

Obudowa ze stopu aluminium ma doskonałą przewodność cieplną. W połączeniu z konstrukcją o szerokości 60 mm może skutecznie pomóc elementom wewnętrznym w rozpraszaniu ciepła.

Jeśli długości PCB są różne

Profil można przyciąć w zależności od długości produktu, a tę samą specyfikację przekroju można dostosować do produktów o różnych długościach.

Pokaz warsztatowy

Często zadawane pytania

1. Do jakich produktów nadaje się obudowa aluminiowa 60×20mm?

60×20mm należy do kategorii smukłych obudów aluminiowych o szerokim korpusie. Podstawowe zastosowania obejmują moduły GPS/GPRS, terminale pojazdów, urządzenia do śledzenia pozycjonowania, moduły komunikacyjne, wzmacniacze sygnału, przyrządy i mierniki, skrzynki ekranujące, serwery wideo, platformy bezprzewodowe, obudowy falowników itp. Szerokość 60 mm zapewnia dużo miejsca na układ PCB, a wysokość 20 mm pozwala na montaż komponentów średniej wysokości przy jednoczesnym zachowaniu smukłego wyglądu.

2. Czy długość obudowy wynosi 60×20mm?

Nr 60×20mm dotyczy wymiaru przekroju obudowy (szerokość × wysokość). Długość produktu można przyciąć w zależności od rzeczywistego wyposażenia i długości PCB.

3. Czy można dostosować długość aluminiowej obudowy 60×20mm?

Tak. Długość obudowy z wytłaczanego aluminium można przyciąć zgodnie z wymaganiami produktu. Konkretną długość należy potwierdzić w połączeniu z materiałem, obróbką powierzchni i strukturą produktu.

4. Czy wysokość 20 mm pozwala na umieszczenie kondensatorów elektrolitycznych?

Tak. Typowe kondensatory elektrolityczne mają zwykle wysokość 16–18 mm, a wysokość wewnętrzna 20 mm może je w pełni pomieścić. Konieczne jest szczegółowe potwierdzenie w zależności od wymiarów komponentu.

5. Jaka jest różnica między szerokością 60 mm a szerokością 52-58 mm?

60 mm jest szersze niż typowe specyfikacje 52-58 mm, co pozwala pomieścić większe płytki PCB lub więcej układów interfejsów side-by-side, szczególnie odpowiednie dla sprzętu wymagającego szerszych płytek PCB lub wielokanałowych interfejsów wejścia/wyjścia, takich jak moduły GPS i moduły komunikacyjne.

6. Czy rozmiar 60×20mm nadaje się do terminali samochodowych GPS?

Bardzo odpowiedni. Terminale samochodowe GPS wymagają szerszego układu PCB, aby pomieścić moduły pozycjonowania i moduły komunikacyjne. Szerokość 60 mm zapewnia dużo miejsca, grubość 20 mm nadaje się do ukrytego montażu w pojeździe, a obudowa ze stopu aluminium spełnia wymagania dotyczące rozpraszania ciepła.

7. Czy w aluminiowej obudowie można wykonać otwory odprowadzające ciepło?

Tak. Boyuan Hardware może obrabiać szczeliny rozpraszające ciepło, otwory wentylacyjne i inne struktury rozpraszające ciepło zgodnie z rysunkami klienta, aby pomóc sprzętowi w rozpraszaniu ciepła.

8. Czy można poddać obróbce interfejsy antenowe SMA?

Obróbkę CNC można wykonać na odpowiednich pozycjach interfejsu zgodnie z rysunkami klienta. Szerokość 60 mm pozwala na umieszczenie obok siebie wielu interfejsów. To, czy nadaje się on szczególnie do obróbki, należy potwierdzić na podstawie wymiarów interfejsu i konstrukcji obudowy.

9. Czy można zainstalować płytkę drukowaną?

Tak. Aluminiowa obudowa do śledzenia i komunikacji GPS o wymiarach 60 × 20 mm jest standardowo wyposażona w wewnętrzne gniazda kart płytek drukowanych, a płytkę drukowaną można bezpośrednio włożyć i zamocować bez dodatkowych śrub. Odpowiednie konstrukcje montażowe można również zaprojektować zgodnie z wymiarami PCB i metodą montażu.

10. Czy płyty końcowe można dostosować?

Tak. Wymiary, rozmieszczenie otworów i konstrukcja płyt końcowych mogą być obrabiane zgodnie z wymaganiami produktu.
