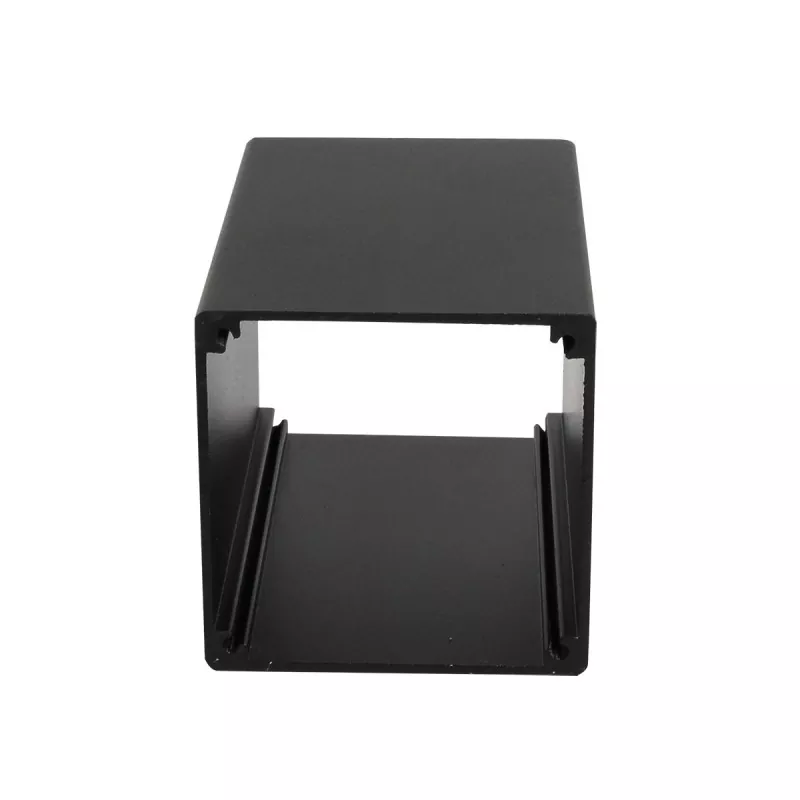

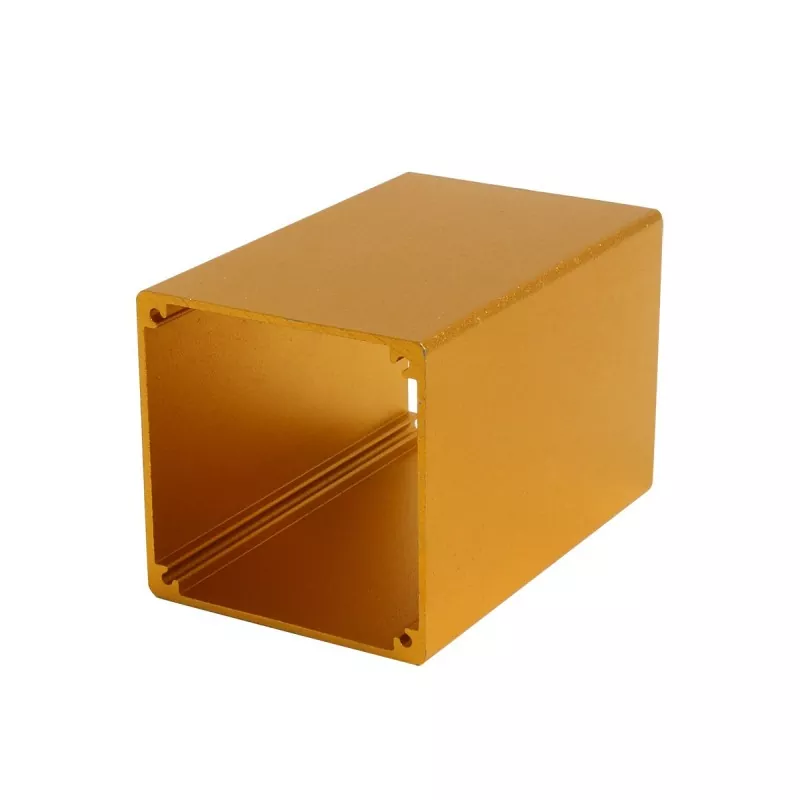

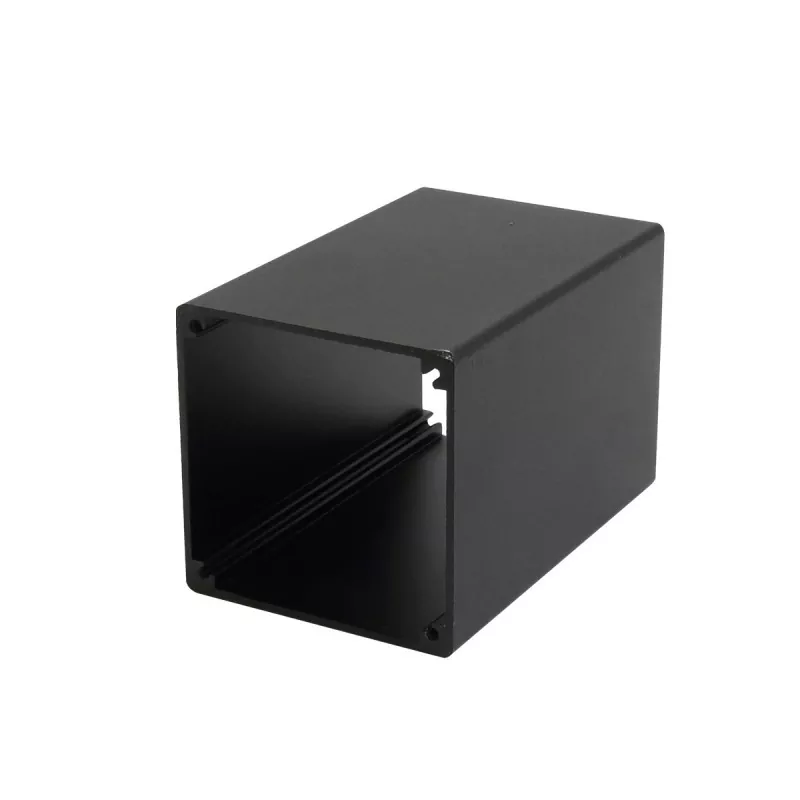

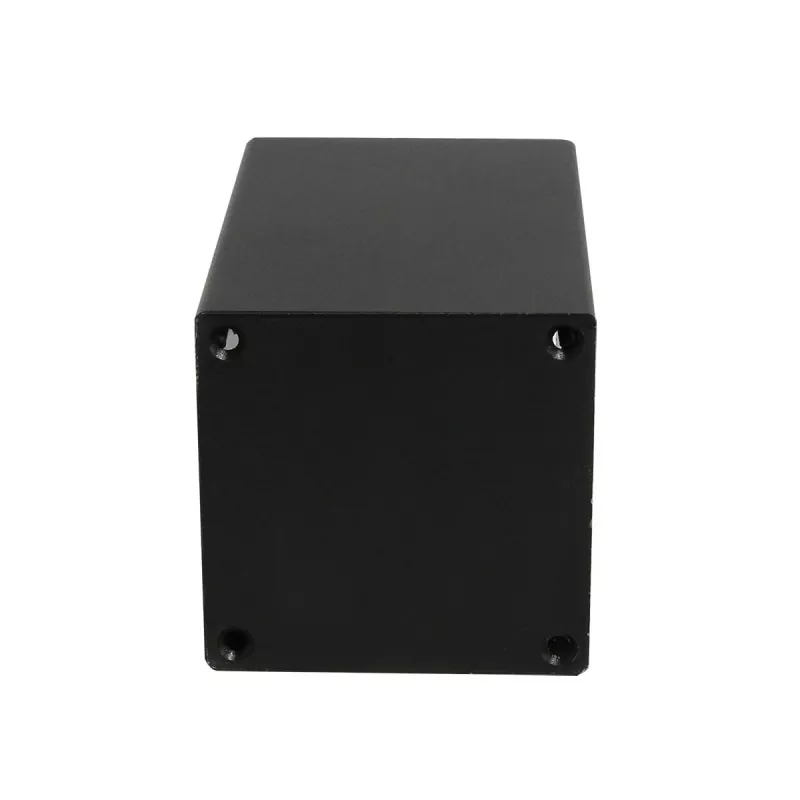

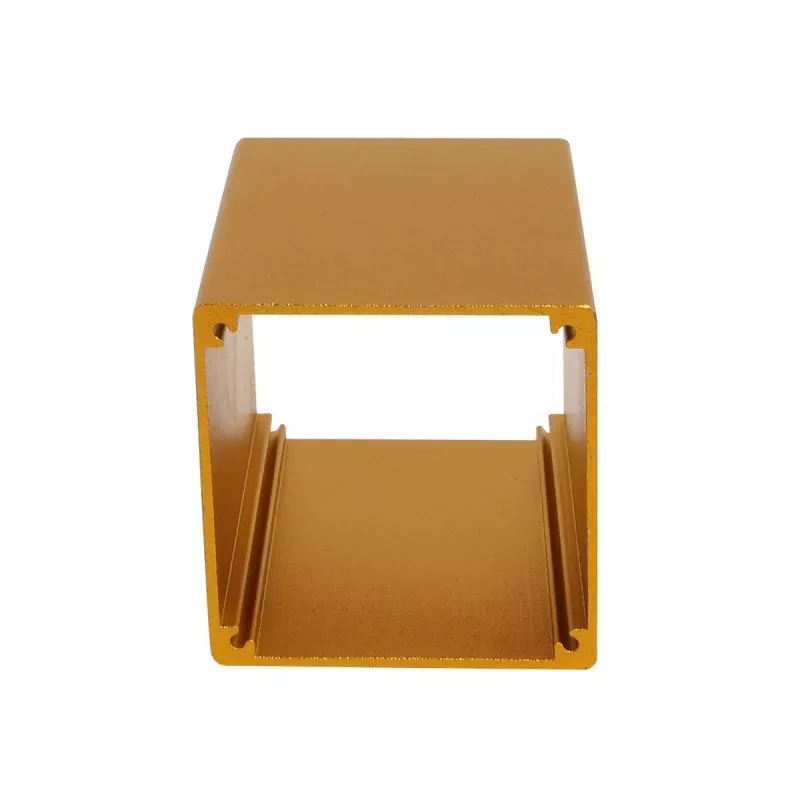

Aluminiowa przemysłowa obudowa sterownicza o wymiarach 52 × 52 mm

Boyuan 52 × 52 mm aluminiowa przemysłowa obudowa sterownicza to średniej wielkości obudowa urządzenia elektronicznego wykonana z wytłaczanej konstrukcji ze stopu aluminium, o zewnętrznym przekroju poprzecznym 52 mm (szerokość) × 52 mm (wysokość), a długość można dowolnie dostosować do rzeczywistych wymagań sprzętowych.

Produkt powstaje poprzez wytłaczanie profili aluminiowych, o stałym rozmiarze przekroju korpusu głównego. Można go przyciąć zgodnie z rzeczywistą długością sprzętu, a montaż końcowy odbywa się za pomocą płyt końcowych, obróbki CNC i innych procesów pomocniczych. Obudowa elektroniczna z wytłaczanego aluminium może być zaprojektowana z odpowiednimi szczelinami montażowymi lub konstrukcjami wsporczymi zgodnie ze strukturą wewnętrzną, do montażu płytek PCB i innych elementów elektronicznych. Wnętrze obudowy zostało zaprojektowane ze standardowymi gniazdami na karty obwodów drukowanych, a płytkę PCB można bezpośrednio włożyć i zamocować bez dodatkowych śrub, co znacznie poprawia efektywność montażu.

W porównaniu z plastikowymi skrzynkami obudowy ze stopów aluminium mają lepszą wytrzymałość konstrukcyjną i metalową teksturę, a dzięki obróbce CNC można uzyskać niestandardowe konstrukcje, takie jak interfejsy, otwory montażowe, otwory gwintowane i szczeliny.

Podstawowe zalety

01 | Duża przestrzeń kwadratowa 52 × 52 mm

Kwadratowy przekrój poprzeczny o wymiarach 52 mm szerokości i 52 mm wysokości zapewnia wystarczającą przestrzeń wewnętrzną dla sprzętu elektronicznego średniej wielkości.

Szerokość 52 mm pozwala na uwzględnienie szerszych układów PCB i konstrukcji wielu interfejsów obok siebie, obsługując wielokanałowe układy interfejsów wejścia/wyjścia; wysokość 52 mm zapewnia niezwykle dużą przestrzeń do montażu komponentów, może pomieścić wyższe komponenty, takie jak duże kondensatory elektrolityczne, transformatory, radiatory, przekaźniki i cewki indukcyjne, a także obsługuje wielowarstwowe układanie płytek PCB lub montaż urządzeń dużej mocy z dużymi radiatorami.

02 | Przekrój kwadratowy, elastyczna instalacja

Kwadratowy przekrój poprzeczny o wymiarach 52×52 mm zapewnia obudowę większą elastyczność podczas instalacji. Kierunek montażu można dowolnie regulować w zależności od wymagań dotyczących miejsca na sprzęt, dostosowując się do różnych scenariuszy montażu i wymagań dotyczących rozmieszczenia sprzętu.

03 | Struktura wytłaczania aluminium

Korpus obudowy wykonany jest poprzez wytłaczanie profili ze stopu aluminium. Rozmiar przekroju obudowy z wytłaczanego aluminium jest stały, a długość można przyciąć zgodnie z rzeczywistymi wymaganiami produktu. Dlatego obudowę o tej samej specyfikacji można dostosować do płytek PCB i modułów elektronicznych o różnych długościach. Struktura ta jest szczególnie odpowiednia dla produktów elektronicznych wymagających opracowania seryjnego.

04 | Nadaje się do montażu na płytce drukowanej

Obudowa elektroniczna z wytłaczanego aluminium może być zaprojektowana z odpowiednimi szczelinami montażowymi lub konstrukcjami wsporczymi zgodnie ze strukturą wewnętrzną, do montażu płytek PCB i innych elementów elektronicznych. Wnętrze jest standardowo wyposażone w gniazda na karty obwodów drukowanych, a płytkę PCB można bezpośrednio włożyć i zamocować bez dodatkowych śrub. Wysokość 52 mm umożliwia układanie wielowarstwowych płytek PCB lub urządzeń dużej mocy z dużymi radiatorami, zapewniając niezawodne rozwiązanie do pakowania sprzętu elektronicznego dużej mocy.

05 | Wsparcie w zakresie obróbki niestandardowej CNC

Profil standardowy to tylko punkt wyjścia. Boyuan Hardware może wykonać obróbkę CNC obudowy aluminiowej o wymiarach 52×52mm według rysunków klienta, w tym:

• Otwory interfejsowe (USB, RJ45, wtyczki lotnicze, interfejsy BNC, interfejsy zasilania, DB9 itp.)
• Otwory na śruby i otwory pozycjonujące
• Otwory gwintowane i pogłębione
• Szczeliny odprowadzające ciepło i otwory wentylacyjne
• Otwory okienne ekranowe
• Dziurki na guziki i dziurki na przełączniki
• Otwory do montażu na szynie DIN
• Otwory do montażu na ścianie
• Rowki i stopnie
• Fazowanie
• Inne niestandardowe konstrukcje

06 | Długość Możliwość dostosowania do produktu

Specyfikacja przekroju obudowy wynosi 52×52 mm, a długość produktu można przyciąć zgodnie z rzeczywistymi wymiarami sprzętu. Konkretna długość możliwa do obróbki jest potwierdzana w zależności od materiału, obróbki powierzchni i wymagań produktu.

07 | Efektywna wydajność rozpraszania ciepła

Przewodność cieplna stopu aluminium wynosi około 200 W/(m·K). W połączeniu z obudową o dużej powierzchni i dużą przestrzenią wewnętrzną o wymiarach 52×52 mm, może skutecznie przewodzić i rozpraszać ciepło generowane przez wewnętrzne komponenty. W przypadku sprzętu dużej mocy sama aluminiowa obudowa jest wydajnym radiatorem, który może wydłużyć żywotność sprzętu.

08 | Metalowa obudowa łączy w sobie strukturę i wygląd

Stop aluminium jest lekki i ma dobre właściwości konstrukcyjne, zachowując jednocześnie naturalną teksturę metalu. Dzięki obróbce powierzchni, takiej jak szczotkowanie, piaskowanie i anodowanie, można uzyskać różne efekty wizualne, nadając produktom elektronicznym bardziej profesjonalny wygląd.

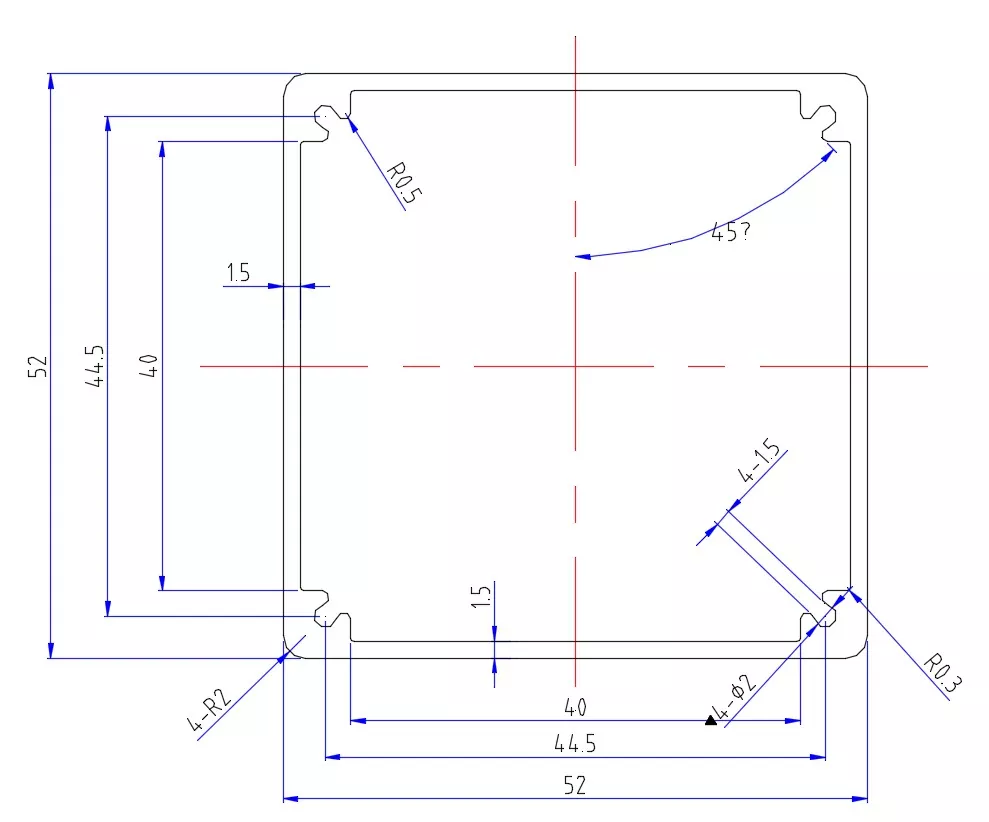

Dane techniczne

Notatka: Określone gatunki materiałów, grubość ścianek, zakresy długości, tolerancje wymiarowe i kolory wykończenia powierzchni podlegają rzeczywistym rysunkom produktu i wymaganiom zamówienia.

Do jakich produktów nadaje się aluminiowa obudowa 52 × 52 mm?

Wymiary 52×52 mm należą do kategorii obudów aluminiowych o dużej powierzchni — szerokość 52 mm i wysokość 52 mm tworzą kwadratowy przekrój poprzeczny, zapewniając niezwykle dużą przestrzeń wewnętrzną, która może pomieścić większe płytki PCB, wyższe komponenty i duże radiatory. Wysokość 52 mm to podstawowa cecha odróżniająca tę specyfikację od innych rozmiarów, umożliwiająca przenoszenie średniej wielkości sprzętu elektronicznego o większej mocy, wyższych komponentów i bardziej złożonych funkcji, co czyni go idealnym wyborem do pakowania przemysłowego sprzętu sterującego i energetycznego.

1. Obudowa sterowania przemysłowego i sterowniki przemysłowe

Wielkoprzestrzenna konstrukcja o wymiarach 52 × 52 mm doskonale nadaje się do przemysłowych produktów sterujących:

• Przemysłowa obudowa komputera sterującego
• Moduły programowalnego sterownika logicznego (PLC).
• Moduły sterowania ruchem
• Przemysłowe bramy IoT
• Skrzynki sterujące automatyką
• Moduły sterujące robotem
• Urządzenia brzegowe

2. Falowniki i serwonapędy

• Obudowy falowników
• Moduły napędu serwo
• Sterowniki napędu silników
• Sterowniki silników krokowych

3. Moduły mocy

Wielkoprzestrzenna konstrukcja o wymiarach 52 × 52 mm doskonale nadaje się do różnych produktów zasilających o dużej mocy:

• Przełączanie modułów zasilania
• Przemysłowe zasilacze
• Obudowy do zasilania pojazdów
• Obudowy falowników
• Obudowy aluminiowe prostowników
• Moduły przetwornic DC-DC
• Moduły zasilania UPS
• Moduły ładujące
• Obudowy systemu zarządzania baterią (BMS).
• Obudowy modułów superkondensatorów
• Moduły inwerterów fotowoltaicznych

4. Wzmacniacze mocy i sprzęt audio

• Wzmacniacze mocy audio o dużej mocy
• Profesjonalne obudowy wzmacniaczy
• Wzmacniacze mocy RF
• Moduły wzmacniaczy samochodowych
• Moduły wzmacniaczy scenicznych

5. Komunikacyjne stacje bazowe i sprzęt sieciowy

• Moduły komunikacyjnej stacji bazowej
• Wzmacniacze/wzmacniacze sygnału
• Moduły komunikacyjne 5G
• Jednostki transmisji danych (DTU)
• Transceivery światłowodowe
• Przemysłowe moduły przełączające
• Obudowy routerów
• Sprzęt do mostu bezprzewodowego

6. Przyrządy pomiarowe i sprzęt badawczy

• Moduły oscyloskopu
• Obudowy generatorów sygnału
• Instrumenty do gromadzenia danych
• Analizatory mocy
• Moduły analizy widma
• Przyrządy do badania twardości
• Sprzęt do badań ultradźwiękowych
• Obudowy przepływomierza/poziomomierza
• Moduły multimetrów
• Precyzyjne przyrządy pomiarowe

7. Sprzęt do badań medycznych

• Moduły badań medycznych
• Sprzęt monitorujący
• Przenośne instrumenty medyczne
• Moduły sprzętu do fizjoterapii
• Moduły akwizycji biosygnałów
• Moduły sprzętu do obrazowania medycznego

8. Aplikacje zintegrowane z radiatorem

Obudowa aluminiowa o wymiarach 52×52mm może być stosowana w połączeniu z dużymi radiatorami:

• Obudowy sterowników LED dużej mocy
• Moduły energoelektroniczne
• Sterowniki silników
• Moduły ładowania pojazdów elektrycznych
• Moduły inwerterów fotowoltaicznych

9. Skrzynki ekranujące i zastosowania przeciwzakłóceniowe

• Precyzyjne skrzynki ekranujące przyrządy
• Ekranowanie modułu wysokiej częstotliwości
• Medyczne ekranowanie elektroniczne
• Osłona klasy wojskowej

Materiał ze stopu aluminium zapewnia doskonałe ekranowanie elektromagnetyczne, a duża przestrzeń o wymiarach 52 × 52 mm może pomieścić duże systemy obwodów, skutecznie zapobiegając zakłóceniom elektromagnetycznym.

Co można dostosować do obudowy aluminiowej 52 × 52 mm?

Obróbka powierzchniowa

Anodowanie

Anodowanie jest jedną z powszechnie stosowanych metod obróbki powierzchni obudów aluminiowych. Może zmienić wygląd i właściwości powierzchni powierzchni aluminiowej oraz uzyskać różne efekty kolorystyczne.

Piaskowanie

Piaskowanie może utworzyć jednolitą matową teksturę na powierzchni aluminium, odpowiednią dla przemysłowego sprzętu elektronicznego i obudów instrumentów.

Szczotkowanie

Szczotkowanie może tworzyć regularną teksturę metalu, dzięki czemu produkt zachowuje oczywistą teksturę metalu ze stopu aluminium.

Grawerowanie laserowe

Na powierzchni obudowy aluminiowej o wymiarach 52×52mm można poddać obróbce:

• Logo
• Model produktu
• Identyfikacja interfejsu
• Numer produktu
• Tekst i wzory

Druk sitodrukowy

Nadaje się do obróbki wielokolorowych logo, tekstów i identyfikacji funkcji.

Profesjonalna obróbka niestandardowa obudów aluminiowych

Produkujemy nie tylko standardowe obudowy aluminiowe, ale możemy również dostosować je do konstrukcji produktów klienta.

Klienci muszą jedynie podać:

Rysunki 2D / modele 3D / próbki fizyczne / wymiary produktu

Następnie możemy przeprowadzić ocenę obróbki zgodnie z rzeczywistymi wymaganiami produktu.

Obróbka CNC spełnia niestandardowe wymagania

W przypadku produktów, których nie można bezpośrednio zaspokoić za pomocą standardowego profilu 52×52 mm, personalizację można osiągnąć poprzez późniejszą obróbkę CNC.

Na przykład:

Otwory interfejsu + okna ekranowe + otwory montażowe + otwory gwintowane + szczeliny odprowadzające ciepło + otwory montażowe na szynie DIN + otwory do montażu na ścianie + rowki + stopnie + logo

Wszystko można poddać obróbce według rysunków klienta.

Pokaz warsztatowy

Często zadawane pytania

1. Do jakich produktów nadaje się obudowa aluminiowa 52×52mm?

52 × 52 mm należy do kategorii wielkopowierzchniowych obudów aluminiowych, odpowiednich do przemysłowych obudów sterujących, modułów mocy, falowników, serwonapędów, wzmacniaczy mocy, wyposażenia komunikacyjnych stacji bazowych, przyrządów pomiarowych, sprzętu do badań medycznych, modułów napędów silnikowych, systemów zarządzania akumulatorami itp. Kwadratowa duża przestrzeń o wymiarach 52 mm × 52 mm może pomieścić wyższe komponenty i duże radiatory.

2. Czy długość obudowy wynosi 52×52mm?

Nr 52×52mm dotyczy wymiaru przekroju obudowy (szerokość × wysokość). Długość produktu można przyciąć w zależności od rzeczywistego wyposażenia i długości PCB.

3. Czy można dostosować długość aluminiowej obudowy 52×52mm?

Tak. Długość obudowy z wytłaczanego aluminium można przyciąć zgodnie z wymaganiami produktu. Konkretną długość należy potwierdzić w połączeniu z materiałem, obróbką powierzchni i strukturą produktu.

4. Czy wysokość 52 mm pozwala pomieścić duże kondensatory elektrolityczne i transformatory?

Tak. Duże kondensatory elektrolityczne mają zwykle wysokość 35–45 mm, a wysokość wewnętrzna wynosząca 52 mm pozwala je w pełni pomieścić, z pozostawionym marginesem na montaż. Małe transformatory można również łatwo pomieścić. Konieczne jest szczegółowe potwierdzenie w zależności od wymiarów komponentu.

5. Czy obsługuje montaż na szynie DIN?

Tak. Boyuan Hardware może wykonać otwory montażowe na szynę DIN w obudowie aluminiowej zgodnie z wymaganiami klienta, ułatwiając montaż przemysłowych modułów sterujących w szafach rozdzielczych.

6. Czy można zainstalować duży radiator?

Tak. Duża przestrzeń wewnętrzna o wymiarach 52 × 52 mm może pomieścić duże radiatory, a w połączeniu z obudową ze stopu aluminium o dużej powierzchni zapewnia doskonałe rozwiązanie w zakresie rozpraszania ciepła dla sprzętu o dużej mocy.

7. Czy w aluminiowej obudowie można wykonać otwory odprowadzające ciepło?

Tak. Boyuan Hardware może obrabiać szczeliny rozpraszające ciepło, otwory wentylacyjne, żebra rozpraszające ciepło i inne struktury rozpraszające ciepło zgodnie z rysunkami klienta, aby pomóc urządzeniom dużej mocy w rozpraszaniu ciepła.

8. Czy można poddać obróbce interfejsy takie jak wtyczki lotnicze, BNC i DB9?

Obróbkę CNC można wykonać na odpowiednich pozycjach interfejsu zgodnie z rysunkami klienta. Szerokość 52 mm pozwala na umieszczenie obok siebie wielu interfejsów. To, czy nadaje się on szczególnie do obróbki, należy potwierdzić na podstawie wymiarów interfejsu i konstrukcji obudowy.

9. Czy można zainstalować płytkę drukowaną?

Tak. Aluminiowa przemysłowa obudowa sterownicza o wymiarach 52 × 52 mm jest standardowo wyposażona w wewnętrzne gniazda kart płytek drukowanych, a płytkę drukowaną można bezpośrednio włożyć i zamocować. Wysokość 52 mm umożliwia montaż wielowarstwowych płytek PCB lub urządzeń dużej mocy z dużymi radiatorami. Odpowiednie konstrukcje montażowe można również zaprojektować zgodnie z wymiarami PCB i metodą montażu.

10. Czy płyty końcowe można dostosować?

Tak. Wymiary, rozmieszczenie otworów i konstrukcja płyt końcowych mogą być obrabiane zgodnie z wymaganiami produktu.

11. Czy można wykonać logo?

Tak. Metody obróbki logo, takie jak grawerowanie laserowe lub sitodruk, można wybrać zgodnie z wymaganiami produktu.

12. Czy można wybrać inne kolory?

Tak. Obudowa aluminiowa może osiągnąć różne efekty wizualne poprzez procesy takie jak anodowanie, a kolor można dowolnie dostosować do wymagań klienta.

13. Co się stanie, jeśli rozmiar 52×52 mm nie będzie odpowiedni dla mojej płytki drukowanej?

Możesz przesłać nam wymiary PCB, strukturę produktu lub model 3D. Boyuan Hardware może pomóc potwierdzić, czy specyfikacja 52 × 52 mm jest odpowiednia w świetle rzeczywistych wymiarów, a także może wybrać inne specyfikacje profili aluminiowych lub wykonać niestandardową obróbkę.

14. Czy można najpierw pobrać próbki?

Próbną obróbkę można wykonać zgodnie z wymaganiami projektu. Przed masową produkcją zaleca się sprawdzenie wymiarów próbki, położenia otworów, montażu i efektu powierzchniowego.

Dlaczego warto wybrać sprzęt Boyuan?

Dla producentów sprzętu elektronicznego ważniejsze jest to, czy dostawca może wykonać obróbkę pomocniczą, taką jak długość, płyty końcowe, otwory interfejsów, okna ekranowe, otwory montażowe, konstrukcje rozpraszające ciepło, otwory montażowe na szynie DIN, otwory do montażu na ścianie, konstrukcje PCB, obróbka powierzchni i logo zgodnie z rzeczywistym produktem.

Boyuan od ponad 20 lat koncentruje się na branży obudów aluminiowych i obudów aluminiowych, dysponując około 10 000 metrów kwadratowych powierzchni produkcyjnej, zapewniając niestandardową obróbkę obudów aluminiowych.

Od standardowego profilu aluminiowego 52×52mm po gotową obudowę elektroniki wykonaną maszynowo CNC, możemy wykonać obróbkę zgodnie z wymaganiami produktu klienta.

Jeśli szukasz aluminiowej przemysłowej skrzynki sterowniczej o wymiarach 52 × 52 mm, możesz przesłać wymiary PCB, rysunki produktów lub modele 3D.

Możemy potwierdzić specyfikację, metodę obróbki i plan dostosowania zgodnie ze strukturą produktu.
