Aluminiowa obudowa modułu sterowania mocą 52 × 38 mm

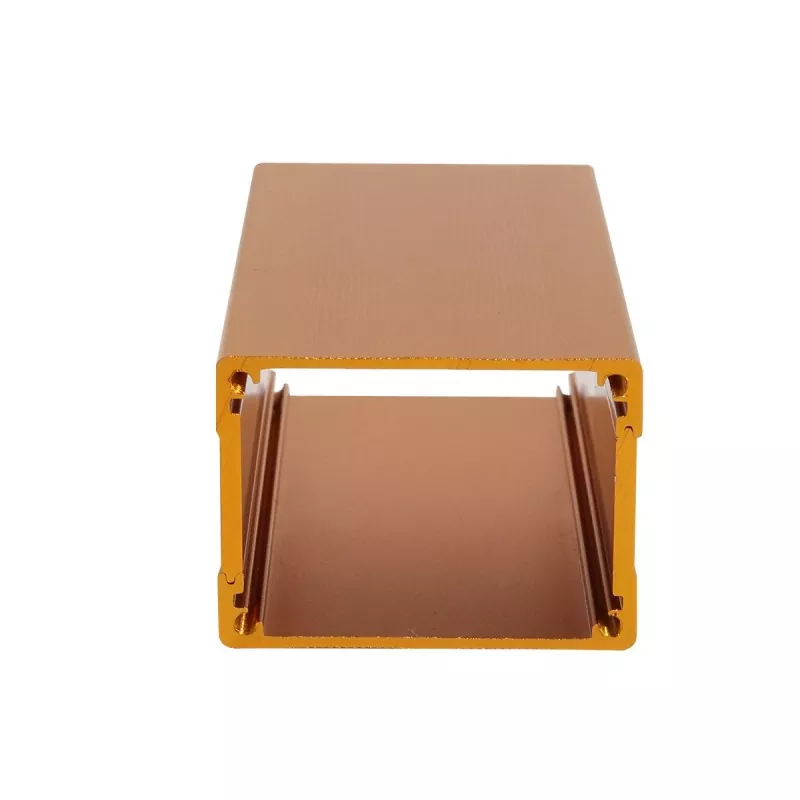

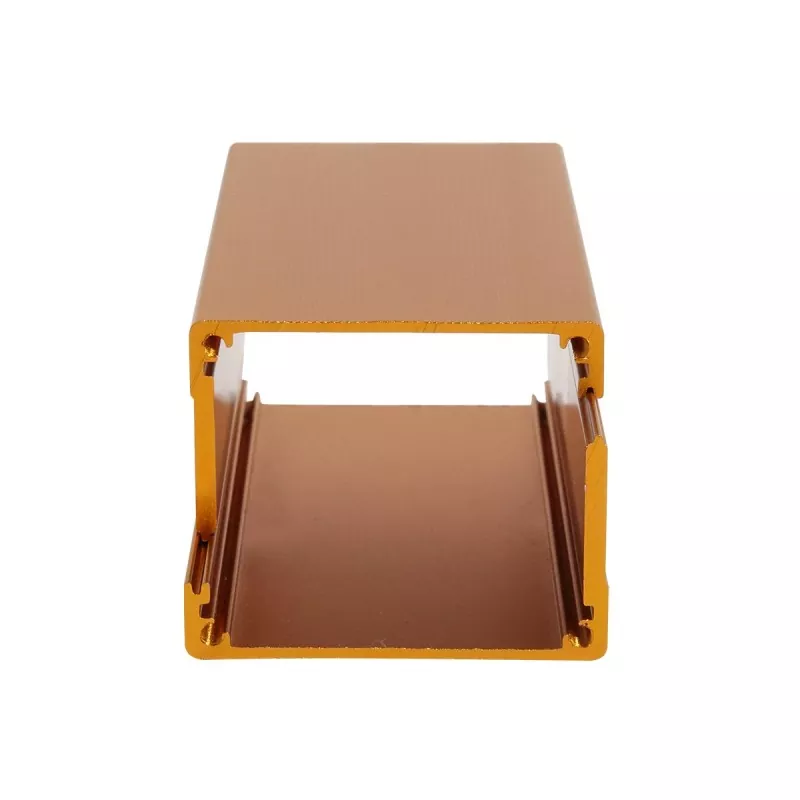

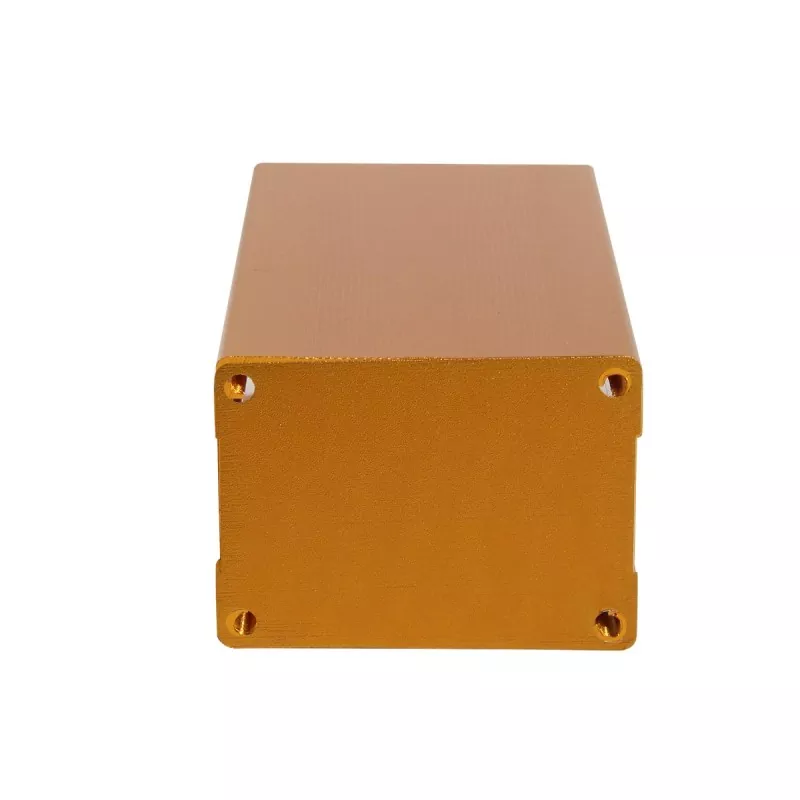

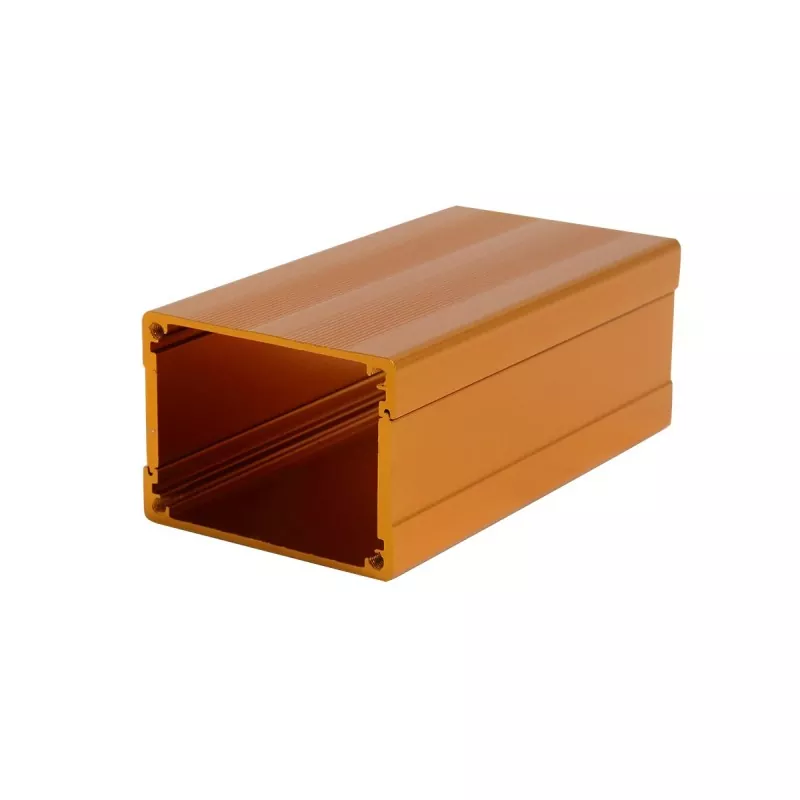

Aluminiowa obudowa Boyuan 52 × 38 mm to średniej wielkości obudowa urządzenia elektronicznego, wykonana z wytłaczanej konstrukcji ze stopu aluminium, o zewnętrznym przekroju poprzecznym 52 mm (szerokość) × 38 mm (wysokość), a długość można dowolnie dostosować do rzeczywistych wymagań sprzętowych.

Produkt powstaje poprzez wytłaczanie profili aluminiowych, o stałym rozmiarze przekroju korpusu głównego. Można go przyciąć zgodnie z rzeczywistą długością sprzętu, a montaż końcowy odbywa się za pomocą płyt końcowych, obróbki CNC i innych procesów pomocniczych.

Obudowa elektroniczna z wytłaczanego aluminium może być zaprojektowana z odpowiednimi szczelinami montażowymi lub konstrukcjami wsporczymi zgodnie ze strukturą wewnętrzną, do montażu płytek PCB i innych elementów elektronicznych. Wnętrze obudowy zostało zaprojektowane ze standardowymi gniazdami na karty obwodów drukowanych, a płytkę PCB można bezpośrednio włożyć i zamocować bez dodatkowych śrub, co znacznie poprawia efektywność montażu.

W porównaniu z plastikowymi skrzynkami obudowy ze stopów aluminium mają lepszą wytrzymałość konstrukcyjną i metalową teksturę, a dzięki obróbce CNC można uzyskać niestandardowe konstrukcje, takie jak interfejsy, otwory montażowe, otwory gwintowane i szczeliny.

Boyuan Hardware od ponad 20 lat koncentruje się na produkcji obudów aluminiowych i podwozi aluminiowych, dysponując około 10 000 metrów kwadratowych powierzchni produkcyjnej i może zapewnić niestandardową obróbkę obudów aluminiowych zgodnie z rysunkami, próbkami lub wymaganiami dotyczącymi wielkości klientów.

Podstawowe zalety

01 | Projekt o dużej przestrzeni 52 × 38 mm

Przekrój poprzeczny o szerokości 52 mm i wysokości 38 mm zapewnia wystarczającą przestrzeń wewnętrzną dla sprzętu elektronicznego średniej wielkości.

Szerokość 52 mm pozwala na uwzględnienie szerszych układów PCB i konstrukcji wielu interfejsów obok siebie, obsługując wielokanałowe układy interfejsów wejścia/wyjścia; wysokość 38 mm zapewnia większą przestrzeń do montażu komponentów, może pomieścić wyższe komponenty, takie jak kondensatory elektrolityczne (zwykle o wysokości 25–35 mm), transformatory, radiatory, przekaźniki i cewki indukcyjne, a także obsługuje dwustronną konstrukcję PCB, spełniając potrzeby integracji złożonych systemów obwodów.

02 | Struktura wytłaczania aluminium

Korpus obudowy aluminiowego modułu sterującego mocą o wymiarach 52 × 38 mm jest uformowany przez wytłaczanie profilu ze stopu aluminium. Rozmiar przekroju obudowy z wytłaczanego aluminium jest stały, a długość można przyciąć zgodnie z rzeczywistymi wymaganiami produktu. Dlatego obudowę o tej samej specyfikacji można dostosować do płytek PCB i modułów elektronicznych o różnych długościach. Struktura ta jest szczególnie odpowiednia dla produktów elektronicznych wymagających opracowania seryjnego.

03 | Nadaje się do montażu na płytce drukowanej

Obudowa elektroniczna z wytłaczanego aluminium może być zaprojektowana z odpowiednimi szczelinami montażowymi lub konstrukcjami wsporczymi zgodnie ze strukturą wewnętrzną, do montażu płytek PCB i innych elementów elektronicznych. Wnętrze jest standardowo wyposażone w gniazda na karty obwodów drukowanych, a płytkę PCB można bezpośrednio włożyć i zamocować bez dodatkowych śrub. Wysokość 38 mm umożliwia układanie dwuwarstwowych płytek PCB lub urządzeń dużej mocy z radiatorami, zapewniając niezawodne rozwiązanie do pakowania sprzętu elektronicznego dużej mocy.

04 | Wsparcie w zakresie obróbki niestandardowej CNC

Profil standardowy to tylko punkt wyjścia. Boyuan Hardware może wykonać obróbkę CNC obudowy aluminiowej o wymiarach 52×38mm według rysunków klienta, w tym:

• Otwory interfejsowe (USB, RJ45, wtyczki lotnicze, interfejsy BNC, interfejsy zasilania itp.)
• Otwory na śruby i otwory pozycjonujące
• Otwory gwintowane i pogłębione
• Szczeliny odprowadzające ciepło i otwory wentylacyjne
• Otwory okienne ekranowe
• Dziurki na guziki i dziurki na przełączniki
• Rowki i stopnie
• Fazowanie
• Inne niestandardowe konstrukcje

05 | Długość Możliwość dostosowania do produktu

Specyfikacja przekroju obudowy wynosi 52×38 mm, a długość produktu można przyciąć zgodnie z rzeczywistymi wymiarami sprzętu. Konkretna długość możliwa do obróbki jest potwierdzana w zależności od materiału, obróbki powierzchni i wymagań produktu.

06 | Efektywna wydajność rozpraszania ciepła

Przewodność cieplna stopu aluminium wynosi około 200 W/(m·K). W połączeniu z większą powierzchnią i dużą przestrzenią wewnętrzną wynoszącą 52×38 mm, może skutecznie przewodzić i odprowadzać ciepło generowane przez wewnętrzne komponenty. W przypadku sprzętu generującego duże ilości ciepła, takiego jak moduły mocy i wzmacniacze mocy, aluminiowa obudowa sama w sobie stanowi wydajny radiator, który może wydłużyć żywotność sprzętu.

07 | Metalowa obudowa łączy w sobie strukturę i wygląd

Stop aluminium jest lekki i ma dobre właściwości konstrukcyjne, zachowując jednocześnie naturalną teksturę metalu. Dzięki obróbce powierzchni, takiej jak szczotkowanie, piaskowanie i anodowanie, można uzyskać różne efekty wizualne, nadając produktom elektronicznym bardziej profesjonalny wygląd.

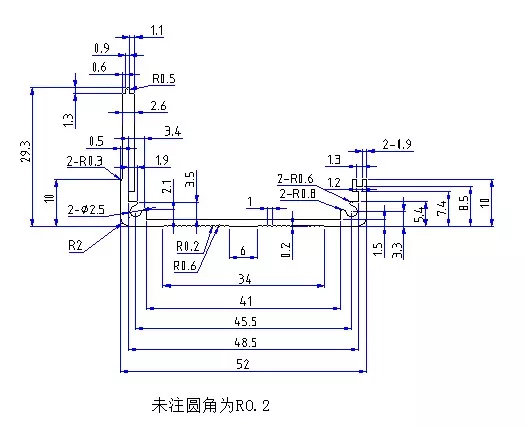

Dane techniczne

Notatka: Określone gatunki materiałów, grubość ścianek, zakresy długości, tolerancje wymiarowe i kolory wykończenia powierzchni podlegają rzeczywistym rysunkom produktu i wymaganiom zamówienia.

Do jakich produktów nadaje się aluminiowa obudowa 52×38 mm?

Aluminiowa obudowa modułu sterowania mocą o wymiarach 52 × 38 mm należy do kategorii aluminiowych obudów o dużej przestrzeni — szerokość 52 mm umożliwia układanie wielu interfejsów obok siebie, a wysokość 38 mm zapewnia wystarczającą przestrzeń w pionie dla wyższych komponentów i radiatorów. Wysokość 38 mm to podstawowa cecha odróżniająca tę specyfikację od cienkich obudów, umożliwiająca przenoszenie sprzętu elektronicznego o większej mocy i wyższych komponentów, co czyni ją idealnym wyborem do pakowania sprzętu elektronicznego średniej wielkości.

1. Moduły mocy

Duża przestrzeń o wymiarach 52 × 38 mm doskonale nadaje się do różnych produktów energetycznych:

• Przełączanie modułów zasilania
• Zasilacze
• Obudowy do zasilania pojazdów
• Obudowy falowników
• Obudowy aluminiowe prostowników
• Moduły przetwornic DC-DC
• Moduły zasilania UPS
• Moduły ładujące
• Obudowy systemu zarządzania baterią (BMS).
• Obudowy modułów superkondensatorów

Dlaczego rozmiar 52×38 mm jest odpowiedni dla modułów mocy? Moduły mocy zwykle muszą pomieścić wyższe komponenty, takie jak kondensatory elektrolityczne (zwykle o wysokości 25–35 mm), transformatory, radiatory i cewki indukcyjne. Wysokość 38 mm zapewnia dużą przestrzeń montażową i może z łatwością pomieścić kondensatory elektrolityczne o wysokości około 30 mm. Jednocześnie szerokość 52 mm pozwala na zastosowanie szerokich układów PCB, obsługując wielokanałowe interfejsy wejścia/wyjścia, a materiał ze stopu aluminium pomaga również urządzeniom dużej mocy efektywnie odprowadzać ciepło.

2. Wzmacniacze mocy i sprzęt audio

• Wzmacniacze mocy dźwięku
• Moduły wzmacniacza sygnału
• Wzmacniacze mocy RF
• Profesjonalne obudowy wzmacniaczy
• Moduły wzmacniaczy samochodowych

Dlaczego rozmiar 52×38 mm nadaje się do wzmacniaczy? Wzmacniacze mocy wymagają stosunkowo dużej przestrzeni wewnętrznej, aby pomieścić obwody wzmacniacza, radiatory i sekcje zasilania. Wysokość 38 mm pozwala na montaż wyższych komponentów i radiatorów, a w połączeniu z wielkopowierzchniową obudową ze stopu aluminium o szerokości 52 mm zapewniającą odprowadzanie ciepła, nadaje się do sprzętu audio i wzmacniaczy RF o dużej emisji ciepła.

3. Moduły sterowania i automatyki przemysłowej

• Sterowniki przemysłowe
• Moduły programowalnego sterownika logicznego (PLC).
• Moduły sterowania ruchem
• Moduły napędu silnikowego
• Moduły inwertera
• Moduły rozszerzeń we/wy
• Skrzynki sterujące automatyką
• Moduły sterujące robotem

Dlaczego 52×38mm nadaje się do przemysłowych modułów sterujących? Przemysłowe moduły sterujące zwykle muszą obsługiwać wiele interfejsów (RS232, RS485, CAN, Ethernet itp.) i większe płyty sterujące. Szerokość 52 mm pozwala na umieszczenie wielu interfejsów obok siebie, a wysokość 38 mm pozwala na instalację urządzeń zasilających i modułów przekaźnikowych z radiatorami.

4. Przyrządy pomiarowe i sprzęt badawczy

• Moduły oscyloskopu
• Obudowy generatorów sygnału
• Instrumenty do gromadzenia danych
• Analizatory mocy
• Moduły analizy widma
• Przyrządy do badania twardości
• Sprzęt do badań ultradźwiękowych
• Obudowy przepływomierza/poziomomierza
• Moduły multimetrów

Dlaczego rozmiar 52×38 mm jest odpowiedni dla przyrządów pomiarowych? Przyrządy pomiarowe wymagają większych układów PCB, aby pomieścić obwody przetwarzania sygnału i wiele interfejsów. Szerokość 52 mm może pomieścić standardowe szerokie płytki PCB, a wysokość 38 mm pozwala pomieścić komponenty takie jak transformatory i przekaźniki. Jednocześnie obudowa ze stopu aluminium zapewnia dobre ekranowanie elektromagnetyczne, zapewniając dokładność pomiaru.

5. Sprzęt komunikacyjny i sieciowy

• Moduły komunikacyjnej stacji bazowej
• Wzmacniacze sygnału
• Moduły komunikacyjne 5G
• Jednostki transmisji danych (DTU)
• Transceivery światłowodowe
• Sprzęt do mostu bezprzewodowego
• Przełącz moduły
• Obudowy routerów

6. Sprzęt do badań medycznych

• Moduły badań medycznych
• Sprzęt monitorujący
• Przenośne instrumenty medyczne
• Moduły sprzętu do fizjoterapii
• Moduły akwizycji biosygnałów

7. Aplikacje zintegrowane z radiatorem

Aluminiową obudowę o wymiarach 52×38 mm można stosować w połączeniu z wewnętrznymi radiatorami:

• Obudowy sterowników LED dużej mocy
• Moduły energoelektroniczne
• Sterowniki silników
• Moduły ładowania pojazdów elektrycznych

8. Skrzynki ekranujące i zastosowania przeciwzakłóceniowe

• Precyzyjne skrzynki ekranujące przyrządy
• Ekranowanie modułu wysokiej częstotliwości
• Medyczne ekranowanie elektroniczne

Materiał ze stopu aluminium zapewnia doskonałe ekranowanie elektromagnetyczne, skutecznie zapobiegając zakłóceniom elektromagnetycznym.

Co można dostosować?

Obróbka powierzchniowa

Anodowanie

Anodowanie jest jedną z powszechnie stosowanych metod obróbki powierzchni obudów aluminiowych. Może zmienić wygląd i właściwości powierzchni powierzchni aluminiowej oraz uzyskać różne efekty kolorystyczne.

Piaskowanie

Piaskowanie może utworzyć jednolitą matową teksturę na powierzchni aluminium, odpowiednią dla przemysłowego sprzętu elektronicznego i obudów instrumentów.

Szczotkowanie

Szczotkowanie może tworzyć regularną teksturę metalu, dzięki czemu produkt zachowuje oczywistą teksturę metalu ze stopu aluminium.

Grawerowanie laserowe

Na powierzchni obudowy aluminiowej o wymiarach 52×38mm można poddać obróbce:

• Logo
• Model produktu
• Identyfikacja interfejsu
• Numer produktu
• Tekst i wzory

Druk sitodrukowy

Nadaje się do obróbki wielokolorowych logo, tekstów i identyfikacji funkcji.

Profesjonalna obróbka niestandardowa obudów aluminiowych

Produkujemy nie tylko standardowe obudowy aluminiowe, ale możemy również dostosować je do konstrukcji produktów klienta.

Klienci muszą jedynie podać:

Rysunki 2D / modele 3D / próbki fizyczne / wymiary produktu

Następnie możemy przeprowadzić ocenę obróbki zgodnie z rzeczywistymi wymaganiami produktu.

Obróbka CNC spełnia niestandardowe wymagania

W przypadku produktów, których nie można bezpośrednio zaspokoić za pomocą standardowego profilu 52×38 mm, personalizację można osiągnąć poprzez późniejszą obróbkę CNC.

Na przykład:

Otwory interfejsu + okna ekranowe + otwory montażowe + otwory gwintowane + szczeliny odprowadzające ciepło + otwory montażowe na szynie DIN + rowki + stopnie + logo

Wszystko można poddać obróbce według rysunków klienta.

Pokaz warsztatowy

Często zadawane pytania

1. Do jakich produktów nadaje się obudowa aluminiowa 52×38mm?

52×38 mm należy do kategorii obudów aluminiowych o dużej przestrzeni, odpowiednich do modułów mocy, wzmacniaczy mocy, sterowników przemysłowych, przyrządów pomiarowych, wyposażenia komunikacyjnych stacji bazowych, modułów napędów silnikowych, przyrządów do badań medycznych, systemów zarządzania akumulatorami itp. Szerokość 52 mm obsługuje układ wielu interfejsów, a wysokość 38 mm pozwala pomieścić wyższe komponenty i radiatory.

2. Czy długość obudowy wynosi 52×38mm?

Nr 52×38mm dotyczy wymiaru przekroju obudowy (szerokość × wysokość). Długość produktu można przyciąć w zależności od rzeczywistego wyposażenia i długości PCB.

3. Czy można dostosować długość aluminiowej obudowy 52×38mm?

Tak. Długość obudowy z wytłaczanego aluminium można przyciąć zgodnie z wymaganiami produktu. Konkretną długość należy potwierdzić w połączeniu z materiałem, obróbką powierzchni i strukturą produktu.

4. Czy wysokość 38 mm pozwala na umieszczenie kondensatorów elektrolitycznych?

Tak. Typowe kondensatory elektrolityczne mają zwykle wysokość 25–35 mm. Wysokość wewnętrzna 38 mm pozwala je w pełni pomieścić, z marginesem na montaż. Konieczne jest szczegółowe potwierdzenie w zależności od wymiarów komponentu.

5. Czy wysokość 38 mm może pomieścić transformator?

Tak. Wysokość 38 mm może pomieścić małe transformatory, cewki indukcyjne i inne wyższe komponenty. Konieczne jest szczegółowe potwierdzenie w zależności od wymiarów transformatora.

6. Czy w aluminiowej obudowie można wykonać otwory odprowadzające ciepło?

Tak. Boyuan Hardware może obrabiać szczeliny rozpraszające ciepło, otwory wentylacyjne, żebra rozpraszające ciepło i inne struktury rozpraszające ciepło zgodnie z rysunkami klienta, aby pomóc urządzeniom dużej mocy w rozpraszaniu ciepła.

7. Czy interfejsy takie jak wtyczki lotnicze i BNC można poddać obróbce?

Obróbkę CNC można wykonać na odpowiednich pozycjach interfejsu zgodnie z rysunkami klienta. Szerokość 52 mm pozwala na umieszczenie obok siebie wielu interfejsów. To, czy nadaje się on szczególnie do obróbki, należy potwierdzić na podstawie wymiarów interfejsu i konstrukcji obudowy.

8. Czy można wybrać inne kolory?

Tak. Obudowa aluminiowa może osiągnąć różne efekty wizualne poprzez procesy takie jak anodowanie, a kolor można dowolnie dostosować do wymagań klienta.

9. Co się stanie, jeśli rozmiar 52×38 mm nie będzie odpowiedni dla mojej płytki drukowanej?

Możesz przesłać nam wymiary PCB, strukturę produktu lub model 3D. Boyuan Hardware może pomóc potwierdzić, czy specyfikacja 52 × 38 mm jest odpowiednia w świetle rzeczywistych wymiarów, a także może wybrać inne specyfikacje profili aluminiowych lub wykonać niestandardową obróbkę.

Dlaczego warto wybrać sprzęt Boyuan?

Dla producentów sprzętu elektronicznego ważniejsze jest to, czy dostawca może wykonać obróbkę pomocniczą, taką jak długość, płyty końcowe, otwory interfejsów, okna ekranowe, otwory montażowe, konstrukcje rozpraszające ciepło, otwory montażowe na szynie DIN, konstrukcje PCB, obróbka powierzchni i logo zgodnie z rzeczywistym produktem.

Boyuan Hardware od ponad 20 lat koncentruje się na branży obudów aluminiowych i obudów aluminiowych, dysponując około 10 000 metrów kwadratowych powierzchni produkcyjnej, zapewniając niestandardową obróbkę obudów aluminiowych.

Od standardowego profilu aluminiowego 52×38mm po gotową obudowę elektroniki wykonaną maszynowo CNC – możemy wykonać obróbkę zgodnie z wymaganiami produktu klienta.

Jeśli szukasz aluminiowej obudowy modułu sterowania mocą o wymiarach 52 × 38 mm, możesz przesłać wymiary PCB, rysunki produktów lub modele 3D.

Możemy potwierdzić specyfikację, metodę obróbki i plan dostosowania zgodnie ze strukturą produktu.
