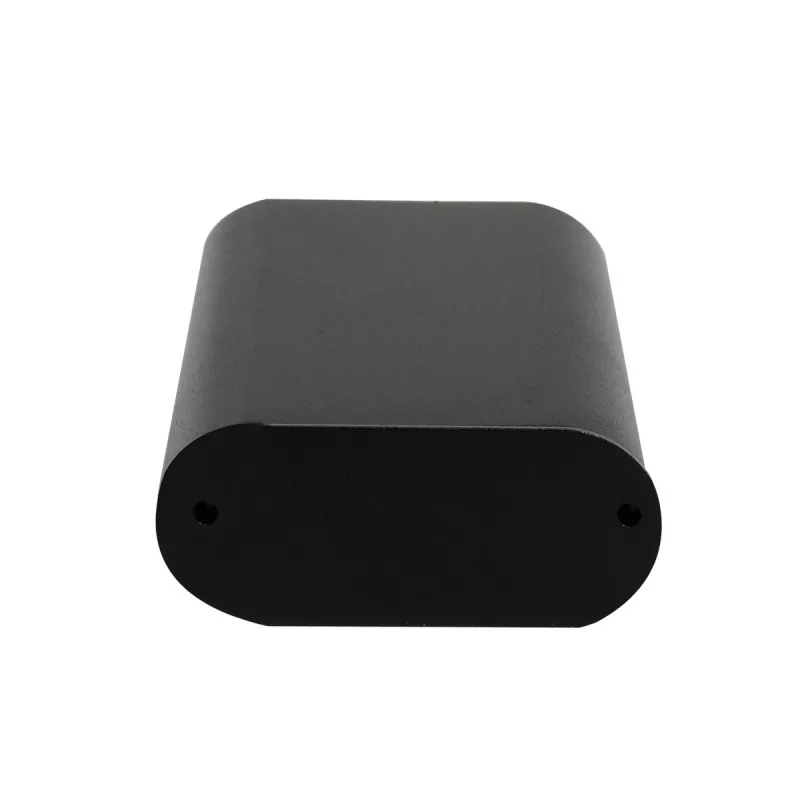

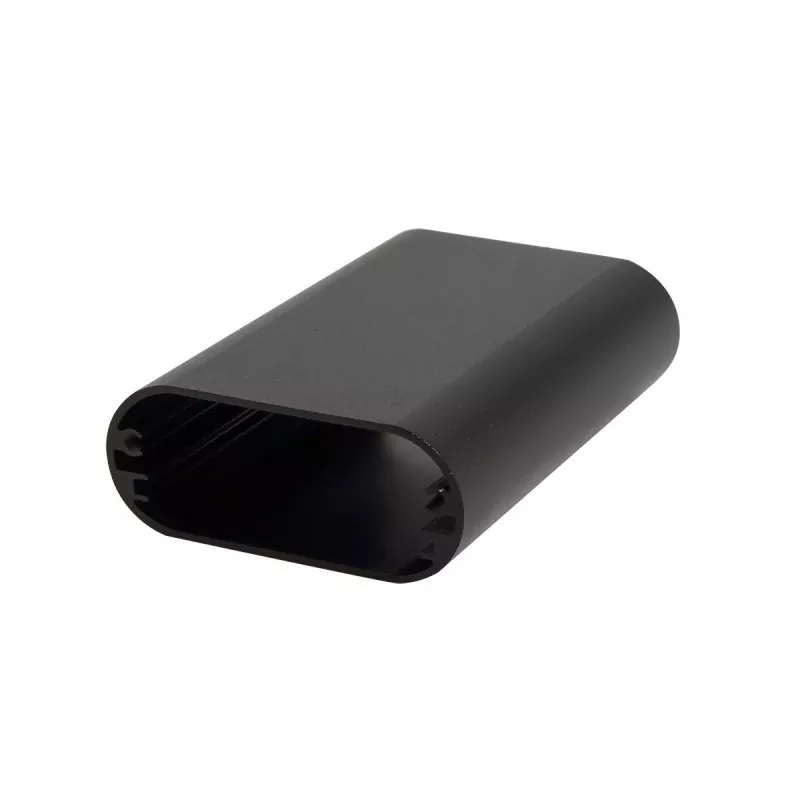

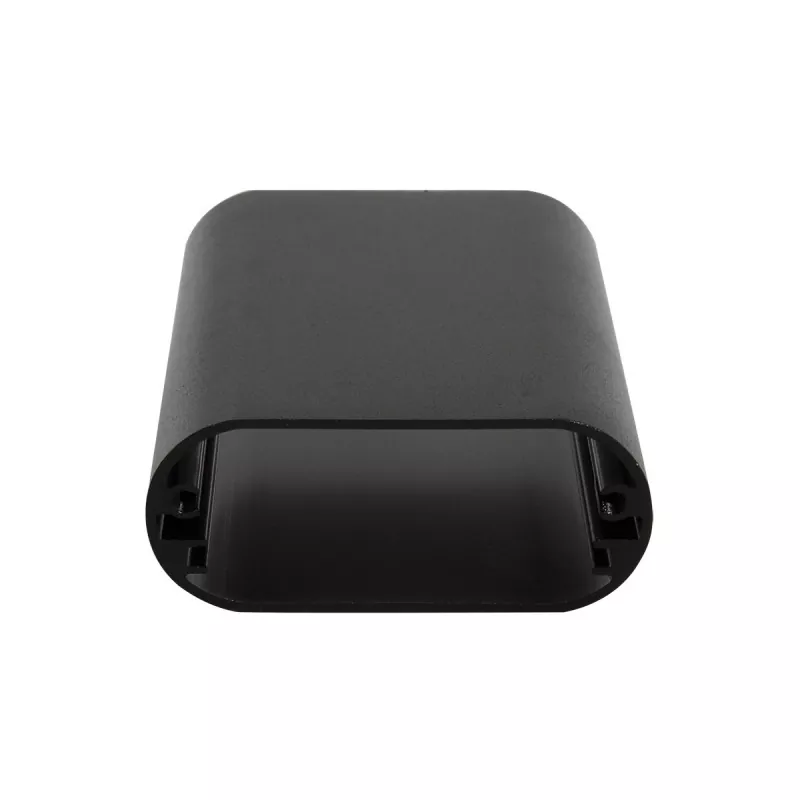

Aluminiowa obudowa terminala ręcznego 52 × 22 mm do urządzeń inteligentnych

Aluminiowa obudowa terminala ręcznego 52 × 22 mm do urządzeń inteligentnych — smukła, ale funkcjonalna obudowa z wytłaczanego aluminium, która stanowi złoty środek pomiędzy ultracienkimi profilami i wyższymi obudowami. Szerokość 52 mm obsługuje standardowe szerokie płytki PCB i montaż obok siebie ekranów, gniazd kart, przycisków i czujników, natomiast wysokość 22 mm pozwala na montaż małych kondensatorów elektrolitycznych (16-20 mm), mikroprzekaźników, wyższych części SMD i małych radiatorów. Korpus profilu docinany jest na wymaganą długość i uzupełniany płytami końcowymi, obróbką CNC i procesami pokrewnymi. Wewnętrzne gniazda kart umożliwiają wsunięcie płytki PCB i jej zamocowanie bez dodatkowych śrub.

W porównaniu z obudowami z tworzywa sztucznego, aluminiowa obudowa zapewnia lepszą wytrzymałość konstrukcyjną i metalowe wykończenie oraz obsługuje interfejsy obrabiane CNC, otwory montażowe, otwory gwintowane, gniazda kart i struktury rozpraszające ciepło. Boyuan Hardware, z ponad 20-letnim doświadczeniem i fabryką ~ 10 000㎡, zapewnia cięcie, CNC, wiercenie, gwintowanie, obróbkę powierzchni, grawerowanie laserowe, sitodruk, kontrolę i montaż.

Podstawowe zalety

01 | Szeroka i smukła konstrukcja o wymiarach 52 × 22 mm, więcej miejsca

Przekrój poprzeczny o szerokości 52 mm i wysokości 22 mm stanowi idealne rozwiązanie do pakowania smukłych, inteligentnych urządzeń.

Szerokość 52 mm może pomieścić standardowe szerokie układy PCB i umożliwia konstrukcję wielu interfejsów i modułów funkcyjnych obok siebie; wysokość 22 mm sprawia, że ​​urządzenie jest smukłe, zapewniając jednocześnie o 16% więcej przestrzeni wewnętrznej w porównaniu ze specyfikacją 19 mm, co pozwala pomieścić wyższe komponenty, takie jak małe kondensatory elektrolityczne (wysokość 16–20 mm), mikroprzekaźniki, nieco wyższe komponenty SMD lub lepsze struktury rozpraszające ciepło.

02 | Struktura wytłaczania aluminium

Korpus obudowy wykonany jest poprzez wytłaczanie profili ze stopu aluminium. Rozmiar przekroju obudowy z wytłaczanego aluminium jest stały, a długość można przyciąć zgodnie z rzeczywistymi wymaganiami produktu. Dlatego obudowę o tej samej specyfikacji można dostosować do płytek PCB i modułów elektronicznych o różnych długościach.

03 | Nadaje się do montażu na płytce drukowanej

Obudowa elektroniczna z wytłaczanego aluminium może być zaprojektowana z odpowiednimi szczelinami montażowymi lub konstrukcjami wsporczymi zgodnie ze strukturą wewnętrzną, do montażu płytek PCB i innych elementów elektronicznych. Wnętrze jest standardowo wyposażone w gniazda na karty obwodów drukowanych, a płytkę PCB można bezpośrednio włożyć i zamocować bez dodatkowych śrub.

04 | Wsparcie w zakresie obróbki niestandardowej CNC

Profil standardowy to tylko punkt wyjścia. Boyuan Hardware może wykonać obróbkę CNC obudowy aluminiowej 52×22mm według rysunków klienta, w tym:

• Otwory interfejsów (USB, Type-C, RJ45, interfejsy zasilania prądem stałym itp.)
• Otwory na lampki kontrolne i okna ekranowe
• Dziurki na guziki i dziurki na przełączniki
• Szczeliny do przesuwania kart
• Otwory modułu rozpoznawania linii papilarnych
• Otwory montażowe i pozycjonujące
• Otwory gwintowane i pogłębione
• Szczeliny odprowadzające ciepło i konstrukcje wentylacyjne
• Rowki i stopnie
• Fazowanie
• Inne niestandardowe konstrukcje

05 | Długość Możliwość dostosowania do produktu

Specyfikacja przekroju obudowy wynosi 52×22 mm, a długość produktu można przyciąć zgodnie z rzeczywistymi wymiarami sprzętu. Konkretna długość możliwa do obróbki jest potwierdzana w zależności od materiału, obróbki powierzchni i wymagań produktu.

06 | Efektywna wydajność rozpraszania ciepła

Stop aluminium ma doskonałą przewodność cieplną. W połączeniu z konstrukcją o szerokości 52 mm i przestrzenią wewnętrzną 22 mm można zainstalować małe radiatory lub zwiększyć przestrzeń wewnętrznej cyrkulacji powietrza, skutecznie pomagając elementom wewnętrznym rozpraszać ciepło i wydłużając żywotność sprzętu.

07 | Metalowa obudowa łączy w sobie strukturę i wygląd

Stop aluminium jest lekki i ma dobre właściwości konstrukcyjne, zachowując jednocześnie naturalną teksturę metalu. Dzięki obróbce powierzchni, takiej jak szczotkowanie, piaskowanie i anodowanie, można uzyskać różne efekty wizualne, nadając urządzeniom bardziej profesjonalną teksturę produktu.

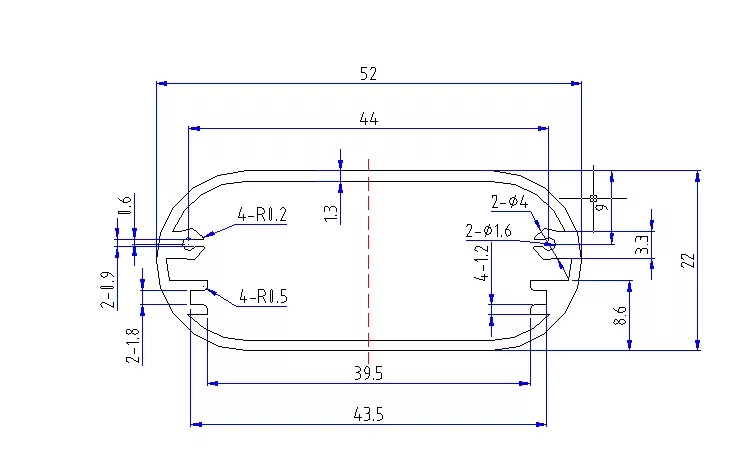

Dane techniczne

Notatka: Określone gatunki materiałów, grubość ścianek, zakresy długości, tolerancje wymiarowe i kolory wykończenia powierzchni podlegają rzeczywistym rysunkom produktu i wymaganiom zamówienia.

Do jakich produktów nadaje się aluminiowa obudowa 52×22 mm?

Wymiary 52×22 mm należą do kategorii smukłych obudów aluminiowych o szerokiej obudowie — szerokość 52 mm może pomieścić standardowe szerokie płytki PCB i układ wielu modułów funkcyjnych obok siebie, a wysokość 22 mm zapewnia więcej przestrzeni wewnętrznej niż 19 mm przy zachowaniu smukłego profilu. Grubość 22 mm jest o 3 mm większa niż 19 mm i mieści małe kondensatory elektrolityczne (zwykle o wysokości 16–20 mm), mikroprzekaźniki, nieco wyższe komponenty SMD lub lepsze struktury rozpraszające ciepło, co czyni go najlepszym punktem równowagi pomiędzy kompletnością funkcjonalną a smukłym profilem w smukłych urządzeniach.

1. Skanery kodów kreskowych

52×22mm to idealne rozwiązanie do pakowania skanerów kodów kreskowych:

• Ręczne skanery kodów kreskowych
• Skanery kodów QR
• Przemysłowe pistolety skanujące
• Sprzęt do skanowania supermarketów/detalów detalicznych
• Terminale logistyczne i ekspresowe skanujące
• Skanery do zarządzania magazynem

Dlaczego rozmiar 52×22 mm nadaje się do skanerów kodów kreskowych? Skanery kodów kreskowych wymagają ergonomicznego uchwytu. Szerokość 52mm zapewnia stabilny chwyt, a grubość 22mm sprawia, że ​​urządzenie jest smukłe i lekkie. W porównaniu ze specyfikacją 21 mm, dodatkowy 1 mm przestrzeni wewnętrznej w wysokości 22 mm może pomieścić wyższą kartę dekodującą lub baterię o większej pojemności, odpowiednią dla urządzeń skanujących wymagających wyższej wydajności lub dłuższej żywotności baterii.

2. Automaty POS i terminale płatnicze

• Mobilne maszyny POS
• Inteligentne terminale kasjerskie
• Urządzenia do manipulacji kartami płatniczymi
• Terminale skanujące, aby zapłacić
• Urządzenia płatnicze na komputery stacjonarne

Dlaczego rozmiar 52×22 mm nadaje się do maszyn POS? Maszyny POS muszą integrować wiele modułów funkcjonalnych, takich jak gniazda kart, klawiatury haseł, czytniki kart NFC, wyświetlacze i drukarki. Szerokość 52 mm zapewnia dużo miejsca na rozmieszczenie, a grubość 22 mm zapewnia przenośność, zapewniając jednocześnie więcej miejsca niż w przypadku wąskich specyfikacji, aby pomieścić baterie i komponenty.

3. Inteligentne czytniki kart dostępu

• Obudowy czytników kart kontroli dostępu
• Budowa modułów domofonowych
• Terminale obecności
• Sprzęt do zarządzania gośćmi

Szerokość 52 mm odpowiada standardowemu rozmiarowi instalacji 86 pudełek, a smukła konstrukcja 22 mm sprawia, że ​​urządzenie jest smukłe po zamontowaniu na ścianie, estetyczne i dyskretne. Wysokość 22 mm może pomieścić cewki odczytujące karty, przekaźniki, moduły zasilania i inne komponenty.

4. Terminale przenośne i moduły zbierające dane

• Przemysłowe terminale ręczne
• Kolektory danych
• Terminale inspekcyjne
• Urządzenia przenośne do zarządzania magazynem
• Mobilne terminale organów ścigania

5. Głośniki Bluetooth i sprzęt audio

• Przenośne głośniki Bluetooth
• Odbiorniki mikrofonów bezprzewodowych
• Odbiorniki audio Bluetooth
• Małe moduły wzmacniaczy

Dlaczego 52×22 mm nadaje się do głośników Bluetooth? Wysokość 22 mm zapewnia wystarczająco dużo miejsca na małe głośniki i akumulatory, a szerokość 52 mm pozwala pomieścić wiele modułów funkcjonalnych, takich jak moduły Bluetooth, układy scalone wzmacniacza i płytki zabezpieczające akumulatory. Obudowa ze stopu aluminium pomaga rozproszyć ciepło z układu wzmacniacza.

6. Ładowarki bezprzewodowe

• Bezprzewodowe ładowarki do komputerów stacjonarnych
• Samochodowe moduły bezprzewodowego ładowania
• Wbudowane podkładki do ładowania bezprzewodowego
• Panele do bezprzewodowego ładowania wielu urządzeń

Wysokość 22 mm pozwala pomieścić grubsze zespoły cewek do ładowania bezprzewodowego, poprawiając wydajność ładowania i odległość ładowania.

Co można dostosować do obudowy aluminiowej?

Obróbka powierzchniowa

Anodowanie

Anodowanie jest jedną z powszechnie stosowanych metod obróbki powierzchni obudów aluminiowych. Może zmienić wygląd i właściwości powierzchni powierzchni aluminiowej oraz uzyskać różne efekty kolorystyczne.

Piaskowanie

Piaskowanie może stworzyć jednolitą matową teksturę na powierzchni aluminium, odpowiednią dla urządzeń przemysłowych i obudów inteligentnego domu.

Szczotkowanie

Szczotkowanie może tworzyć regularną teksturę metalu, dzięki czemu produkt zachowuje oczywistą teksturę metalu ze stopu aluminium.

Grawerowanie laserowe

Na powierzchni obudowy aluminiowej o wymiarach 52×22mm można poddać obróbce:

• Logo
• Model produktu
• Identyfikacja interfejsu
• Numer produktu
• Tekst i wzory

Druk sitodrukowy

Nadaje się do obróbki wielokolorowych logo, tekstów i identyfikacji funkcji.

Profesjonalna obróbka niestandardowa obudów aluminiowych

Produkujemy nie tylko standardowe obudowy aluminiowe, ale możemy również dostosować je do konstrukcji produktów klienta.

Klienci muszą jedynie podać:

Rysunki 2D / modele 3D / próbki fizyczne / wymiary produktu

Następnie możemy przeprowadzić ocenę obróbki zgodnie z rzeczywistymi wymaganiami produktu.

Obróbka CNC spełnia niestandardowe wymagania

W przypadku produktów, których nie można bezpośrednio zaspokoić za pomocą standardowego profilu 52×22 mm, personalizację można osiągnąć poprzez późniejszą obróbkę CNC.

Na przykład:

Otwory interfejsu + okna ekranowe + gniazda do przesuwania kart + otwory na moduły linii papilarnych + otwory na guziki + szczeliny odprowadzające ciepło + otwory montażowe + rowki + stopnie + logo

Wszystko można poddać obróbce według rysunków klienta.

Przewodnik wyboru produktu

Jeśli Twoje urządzenie musi być smukłe, ale wymaga więcej przestrzeni wewnętrznej

Wysokość 22 mm zapewnia o około 16% więcej przestrzeni wewnętrznej w porównaniu ze specyfikacją 19 mm, mieszcząc małe kondensatory elektrolityczne (wysokość 16–20 mm), mikroprzekaźniki, nieco wyższe komponenty SMD lub lepsze struktury rozpraszające ciepło. Nadaje się do urządzeń, które wymagają kompletności funkcjonalnej, a jednocześnie wymagają smukłego profilu.

Jeśli szerokość Twojej płytki drukowanej jest bliska 52 mm

Rozmiar 52 × 22 mm to idealny wybór — szerokość 52 mm zapewnia wystarczającą ilość miejsca na prowadzenie PCB i rozmieszczenie modułów funkcyjnych obok siebie.

Jeśli projektujesz urządzenie przenośne

Grubość 22 mm sprawia, że ​​urządzenie jest wygodne i lekkie w trzymaniu, odpowiednie do skanerów kodów kreskowych, maszyn POS, terminali ręcznych i innych urządzeń, które należy trzymać ręcznie.

Jeśli potrzebujesz zintegrować wiele modułów funkcyjnych

Szerokość 52 mm umożliwia umieszczenie obok siebie wielu modułów funkcyjnych, takich jak ekrany, gniazda kart, rozpoznawanie linii papilarnych, przyciski i lampki kontrolne, odpowiednich dla inteligentnych terminali ze zintegrowanymi funkcjami.

Jeśli potrzebujesz lepszej wydajności rozpraszania ciepła

Wysokość 22mm pozwala na montaż małych radiatorów lub zwiększonej przestrzeni cyrkulacji powietrza, odpowiedniej dla urządzeń o nieco większym wydzielaniu ciepła.

Jeśli chcesz zainstalować w panelu standardowym

Szerokość 52 mm odpowiada standardowym wymiarom paneli 86 i jest odpowiednia dla inteligentnych przełączników, termostatów i innych produktów panelowych.

Jeśli długości PCB są różne

Profil można przyciąć w zależności od długości produktu, a tę samą specyfikację przekroju można dostosować do produktów o różnych długościach.

Pokaz warsztatowy

Często zadawane pytania

1. Do jakich produktów nadaje się obudowa aluminiowa 52×22mm?

52×22 mm należy do kategorii smukłych obudów aluminiowych o szerokiej obudowie. Podstawowe zastosowania obejmują skanery kodów kreskowych, maszyny POS, czytniki kart dostępu, terminale ręczne, głośniki Bluetooth, ładowarki bezprzewodowe, inteligentne piloty, moduły rozpoznawania odcisków palców, ultracienkie czujniki itp. Wysokość 22 mm pozwala zachować smukły profil, zapewniając jednocześnie więcej przestrzeni wewnętrznej niż 19 mm, co pozwala pomieścić więcej komponentów i nieco wyższe części.

2. Czy długość obudowy wynosi 52×22mm?

Nr 52×22mm dotyczy wymiaru przekroju obudowy (szerokość × wysokość). Długość produktu można przyciąć w zależności od rzeczywistego wyposażenia i długości PCB.

3. Jaka jest różnica między 52×22 mm a 52×19 mm?

Rozmiar 52×22 mm jest o 3 mm wyższy niż 52×19 mm i ma o około 16% więcej przestrzeni wewnętrznej. Specyfikacja 22 mm może pomieścić wyższe komponenty, takie jak małe kondensatory elektrolityczne (wysokość 16–20 mm) i mikroprzekaźniki, a także zapewnia lepsze warunki rozpraszania ciepła, odpowiednie dla urządzeń o bardziej złożonych funkcjach.

4. Czy można dostosować długość aluminiowej obudowy 52×22mm?

Tak. Długość obudowy z wytłaczanego aluminium można przyciąć zgodnie z wymaganiami produktu. Konkretną długość należy potwierdzić w połączeniu z materiałem, obróbką powierzchni i strukturą produktu.

5. Czy wysokość 22 mm pozwala na umieszczenie kondensatorów elektrolitycznych?

Tak. Typowe małe kondensatory elektrolityczne mają zwykle wysokość 16–20 mm, a wysokość wewnętrzna 22 mm może je w pełni pomieścić. Konieczne jest szczegółowe potwierdzenie w zależności od wymiarów komponentu.

6. Czy nadaje się do skanerów kodów kreskowych?

Bardzo odpowiedni. Szerokość 52 mm może pomieścić wiele modułów, takich jak płytka dekodująca, głowica skanująca, przyciski i lampki kontrolne. Grubość 22 mm sprawia, że ​​urządzenie jest wygodne i lekkie w trzymaniu, odpowiednie do długotrwałej pracy ręcznej.

7. Czy na obudowie aluminiowej można wykonać okno ekranowe?

Tak. Boyuan Hardware może wyświetlać okna na ekranie maszyny CNC, otwory lampek kontrolnych i inne konstrukcje na aluminiowej obudowie zgodnie z rysunkami klienta.

8. Czy można poddać obróbce szczeliny do przeciągania kart i otwory na moduły linii papilarnych?

Tak. W przypadku produktów wymagających funkcji przesuwania kart, takich jak maszyny POS i czytniki kart dostępu, gniazda do przesuwania kart magnetycznych/kart IC mogą być wykonane maszynowo zgodnie z rysunkami klienta; istnieje możliwość wykonania precyzyjnych otworów montażowych pod wymiar modułu linii papilarnych dostarczonych przez klienta.

Dlaczego warto wybrać sprzęt Boyuan?

Boyuan Hardware od ponad 20 lat koncentruje się na branży obudów aluminiowych i obudów aluminiowych, dysponując około 10 000 metrów kwadratowych powierzchni produkcyjnej, zapewniając niestandardową obróbkę obudów aluminiowych.

Od standardowego profilu aluminiowego 52×22mm po gotową obudowę elektroniki wykonaną maszynowo CNC – możemy wykonać obróbkę zgodnie z wymaganiami produktu klienta.

Jeśli szukasz aluminiowej obudowy terminala ręcznego o wymiarach 52 × 22 mm do urządzeń inteligentnych, możesz przesłać wymiary PCB, rysunki produktów lub modele 3D.

Możemy potwierdzić specyfikację, metodę obróbki i plan dostosowania zgodnie ze strukturą produktu.
