Obudowa aluminiowa 52×19mm do urządzeń do ładowania bezprzewodowego

Aluminiowa obudowa Boyuan 52 × 19 mm do urządzeń do ładowania bezprzewodowego to wąska obudowa urządzenia elektronicznego wykonana z wytłaczanej konstrukcji ze stopu aluminium, o zewnętrznym przekroju poprzecznym 52 mm (szerokość) × 19 mm (wysokość), a długość można dowolnie dostosować do rzeczywistych wymagań sprzętowych.

W porównaniu z plastikowymi skrzynkami obudowy ze stopów aluminium mają lepszą wytrzymałość konstrukcyjną i metalową teksturę, a dzięki obróbce CNC można uzyskać niestandardowe konstrukcje, takie jak interfejsy, otwory montażowe, otwory gwintowane i szczeliny.

Boyuan Hardware od ponad 20 lat koncentruje się na produkcji obudów aluminiowych i podwozi aluminiowych, dysponując około 10 000 metrów kwadratowych powierzchni produkcyjnej i może zapewnić niestandardową obróbkę obudów aluminiowych zgodnie z rysunkami, próbkami lub wymaganiami dotyczącymi wielkości klientów.

Zalety produktu

01 | Szeroka i smukła konstrukcja o wymiarach 52 × 19 mm

Przekrój poprzeczny o szerokości 52 mm i wysokości 19 mm stanowi idealne rozwiązanie do pakowania ultracienkich urządzeń inteligentnych.

Szerokość 52 mm może pomieścić standardowe szerokie układy PCB i umożliwia konstrukcję wielu interfejsów i modułów funkcyjnych obok siebie; Grubość 19 mm sprawia, że ​​urządzenie jest smukłe, a jednocześnie zapewnia prawie 50% więcej przestrzeni wewnętrznej w porównaniu ze specyfikacją 13 mm, co pozwala na użycie większej liczby komponentów, wyższych części lub lepszych struktur rozpraszających ciepło.

02 | Struktura wytłaczania aluminium

Korpus obudowy wykonany jest poprzez wytłaczanie profili ze stopu aluminium. Rozmiar przekroju obudowy z wytłaczanego aluminium jest stały, a długość można przyciąć zgodnie z rzeczywistymi wymaganiami produktu. Dlatego obudowę o tej samej specyfikacji można dostosować do płytek PCB i modułów elektronicznych o różnych długościach.

03 | Nadaje się do montażu na płytce drukowanej

Obudowa elektroniczna z wytłaczanego aluminium może być zaprojektowana z odpowiednimi szczelinami montażowymi lub konstrukcjami wsporczymi zgodnie ze strukturą wewnętrzną, do montażu płytek PCB i innych elementów elektronicznych. Wnętrze jest standardowo wyposażone w gniazda na karty obwodów drukowanych, a płytkę PCB można bezpośrednio włożyć i zamocować bez dodatkowych śrub.

04 | Wsparcie w zakresie obróbki niestandardowej CNC

Profil standardowy to tylko punkt wyjścia. Boyuan Hardware może wykonać obróbkę CNC obudowy aluminiowej 52×19mm według rysunków klienta, w tym:

• Otwory interfejsów (USB, Type-C, interfejsy zasilania prądem stałym itp.)
• Otwory na kontrolki
• Dziury na guziki
• Otwory montażowe i pozycjonujące
• Otwory gwintowane i pogłębione
• Szczeliny odprowadzające ciepło i konstrukcje wentylacyjne
• Rowki i stopnie
• Fazowanie
• Inne niestandardowe konstrukcje

05 | Długość Możliwość dostosowania do produktu

Specyfikacja przekroju obudowy wynosi 52×19 mm, a długość produktu można przyciąć zgodnie z rzeczywistymi wymiarami sprzętu. Konkretna długość możliwa do obróbki jest potwierdzana w zależności od materiału, obróbki powierzchni i wymagań produktu.

06 | Zoptymalizowana wydajność rozpraszania ciepła

Stop aluminium ma doskonałą przewodność cieplną. W połączeniu z konstrukcją o szerokości 52 mm i wysokością 19 mm można zainstalować małe radiatory lub zwiększyć wewnętrzną przestrzeń konwekcji powietrza. W porównaniu z ultracienką specyfikacją o grubości 13 mm, wysokość 19 mm zapewnia lepsze warunki rozpraszania ciepła, dzięki czemu jest bardziej odpowiednia dla kontrolerów LED i innych urządzeń o nieco większej mocy.

07 | Metalowa obudowa łączy w sobie strukturę i wygląd

Stop aluminium jest lekki i ma dobre właściwości konstrukcyjne, zachowując jednocześnie naturalną teksturę metalu. Dzięki obróbce powierzchni, takiej jak szczotkowanie, piaskowanie i anodowanie, można uzyskać różne efekty wizualne, nadając ultracienkim urządzeniom bardziej wyrafinowaną teksturę produktu.

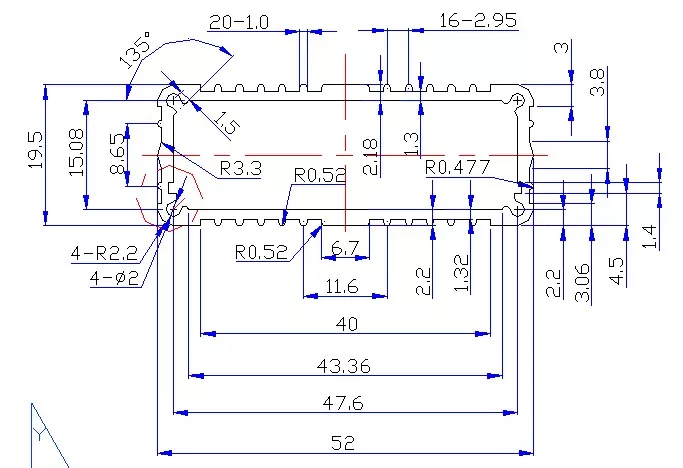

Dane techniczne

Notatka: Określone gatunki materiałów, grubość ścianek, zakresy długości, tolerancje wymiarowe i kolory wykończenia powierzchni podlegają rzeczywistym rysunkom produktu i wymaganiom zamówienia.

Do jakich produktów nadaje się aluminiowa obudowa 52×19 mm?

Wymiary 52×19 mm należą do kategorii ultraszerokich smukłych obudów aluminiowych — szerokość 52 mm pozwala pomieścić standardowe szerokie płytki PCB i układ wielu modułów funkcyjnych obok siebie, a wysokość 19 mm zapewnia więcej przestrzeni wewnętrznej przy zachowaniu smukłego profilu. Grubość 19 mm zapewnia prawie 50% więcej przestrzeni wewnętrznej niż w przypadku ultracienkiej specyfikacji, dzięki czemu urządzenia mogą pomieścić więcej komponentów lub osiągnąć lepsze odprowadzanie ciepła przy zachowaniu smukłego profilu.

1. Kontrolery i ściemniacze taśm LED

52×19mm to idealne rozwiązanie do pakowania sterowników taśm LED:

• Sterowniki taśm LED
• Kontrolery ściemniania RGB/RGBW
• Dekodery DMX512
• Wzmacniacze sygnału SPI
• Inteligentne moduły sterujące oświetleniem
• Ściemniacze 0-10V/PWM

Dlaczego rozmiar 52×19mm nadaje się do sterowników taśm LED? W porównaniu z ultracienką specyfikacją o grubości 13 mm, wysokość 19 mm zapewnia większą przestrzeń wewnętrzną, mieszczącą wyższe komponenty i lepsze struktury rozpraszające ciepło. W przypadku kontrolerów LED o nieco większej mocy (takich jak kontrolery RGBW i dekodery DMX) tranzystory MOS i chipy sterownika generują znaczne ciepło podczas pracy, a wysokość 19 mm pozwala obudowie ze stopu aluminium lepiej rozpraszać ciepło, wydłużając żywotność kontrolera. Szerokość 52 mm może pomieścić szerszą płytkę PCB, obsługując układ wielu interfejsów wyjściowych obok siebie.

2. Ładowarki bezprzewodowe

• Bezprzewodowe ładowarki do komputerów stacjonarnych
• Samochodowe moduły bezprzewodowego ładowania
• Wbudowane podkładki do ładowania bezprzewodowego
• Panele do bezprzewodowego ładowania wielu urządzeń

Dlaczego rozmiar 52×19 mm nadaje się do ładowarek bezprzewodowych? Ładowarki bezprzewodowe charakteryzują się ultracienką konstrukcją, która zwiększa komfort użytkowania. Grubość 19 mm pozwala zachować smukły profil, zapewniając jednocześnie więcej przestrzeni wewnętrznej niż w specyfikacji 13 mm, aby pomieścić cewkę ładowania bezprzewodowego (o średnicy około 45–50 mm) i płytkę obwodu sterującego. Obudowa ze stopu aluminium pomaga rozproszyć ciepło podczas ładowania.

3. Inteligentne przełączniki i inteligentne panele

• Moduły inteligentnego przełącznika WiFi
• Moduły sterujące Zigbee/Z-wave
• Inteligentne panele ściemniające
• Panele termostatyczne
• Inteligentne panele sterowania domem
• Panele sterowania scenami

Dlaczego 52×19 mm nadaje się do inteligentnych paneli? Inteligentne panele przełączników należy osadzić w standardowej instalacji składającej się z 86 pudełek, gdzie przestrzeń wewnętrzna jest ograniczona. Szerokość 52 mm odpowiada standardowym wymiarom panelu, a grubość 19 mm sprawia, że ​​panel jest smukły i estetyczny, zapewniając jednocześnie więcej miejsca niż w specyfikacji 13 mm na przekaźniki, moduły mocy i inne komponenty.

4. Moduły Bluetooth i moduły komunikacji bezprzewodowej

• Odbiorniki audio Bluetooth
• Moduły wzmacniacza Bluetooth
• Węzły Bluetooth Mesh
• Moduły komunikacji bezprzewodowej
• Obudowy modułów 2.4G

5. Elektroniczne metki i etykiety elektroniczne

• Elektroniczne metki z cenami supermarketów
• Magazynowe etykiety elektroniczne
• Inteligentne etykiety na półki
• Etykiety na półki elektroniczne ESL

Grubość 19 mm pozwala na umieszczenie ekranów z papieru elektronicznego (zwykle łącznie z płytą montażową i obwodem sterującym), a szerokość 52 mm pozwala na montaż ekranów o przekątnej 4,2 cala.

6. Ultracienkie moduły czujników

• Ultracienkie czujniki fotoelektryczne
• Moduły podczerwieni do wykrywania ludzkiego ciała
• Czujniki natężenia oświetlenia
• Czujniki temperatury i wilgotności
• Moduły detekcji PM2,5
• Moduły detekcji dwutlenku węgla

7. Ultracienkie zasilacze i adaptery

• Ultracienkie zasilacze
• Zasilacze sterowników LED
• Obudowy modułów szybkiego ładowania
• Moduły konwersji DC-DC
• Moduły ładujące do komputerów stacjonarnych

8. Moduły sterujące inteligentnym domem

• Inteligentne moduły sterujące kurtynami
• Inteligentne moduły sterujące oświetleniem
• Inteligentne moduły gniazdowe
• Terminale monitorowania środowiska
• Inteligentne moduły bramkowe

Co można dostosować?

Obróbka powierzchniowa

Anodowanie

Anodowanie jest jedną z powszechnie stosowanych metod obróbki powierzchni obudów aluminiowych. Może zmienić wygląd i właściwości powierzchni powierzchni aluminiowej oraz uzyskać różne efekty kolorystyczne.

Piaskowanie

Piaskowanie może stworzyć jednolitą matową teksturę na powierzchni aluminium, odpowiednią dla urządzeń przemysłowych i obudów inteligentnego domu.

Szczotkowanie

Szczotkowanie może tworzyć regularną teksturę metalu, dzięki czemu produkt zachowuje oczywistą teksturę metalu ze stopu aluminium.

Grawerowanie laserowe

Na powierzchni obudowy aluminiowej o wymiarach 52×19mm można poddać obróbce:

• Logo
• Model produktu
• Identyfikacja interfejsu
• Numer produktu
• Tekst i wzory

Druk sitodrukowy

Nadaje się do obróbki wielokolorowych logo, tekstów i identyfikacji funkcji.

Profesjonalna obróbka niestandardowa obudów aluminiowych

Produkujemy nie tylko standardowe obudowy aluminiowe, ale możemy również dostosować je do konstrukcji produktów klienta.

Klienci muszą jedynie podać:

Rysunki 2D / modele 3D / próbki fizyczne / wymiary produktu

Następnie możemy przeprowadzić ocenę obróbki zgodnie z rzeczywistymi wymaganiami produktu.

Obróbka CNC spełnia niestandardowe wymagania

W przypadku produktów, których nie można bezpośrednio zaspokoić za pomocą standardowego profilu 52×19 mm, personalizację można osiągnąć poprzez późniejszą obróbkę CNC.

Na przykład:

Otwory interfejsu + otwory na lampki kontrolne + otwory na guziki + szczeliny odprowadzające ciepło + otwory montażowe + rowki + stopnie + logo

Wszystko można poddać obróbce według rysunków klienta.

Przewodnik wyboru produktu

Jeśli Twoje urządzenie musi być smukłe, ale wymaga więcej przestrzeni wewnętrznej

Wysokość 19 mm zapewnia prawie 50% więcej przestrzeni wewnętrznej w porównaniu ze specyfikacją 13 mm, co pozwala pomieścić więcej komponentów, wyższe części lub lepsze struktury rozpraszające ciepło. Nadaje się do sterowników LED o nieco większej mocy oraz urządzeń z przekaźnikami lub modułami mocy.

Jeśli szerokość Twojej płytki drukowanej jest bliska 52 mm

Rozmiar 52 × 19 mm to idealny wybór — szerokość 52 mm zapewnia wystarczającą ilość miejsca na prowadzenie PCB i rozmieszczenie modułów funkcyjnych obok siebie.

Jeśli potrzebujesz instalacji wbudowanej

Wąska grubość 19 mm nadaje się do montażu w wąskich przestrzeniach, takich jak ściany wewnętrzne, wyposażenie wewnętrzne i meble.

Jeśli potrzebujesz lepszej wydajności rozpraszania ciepła

Wysokość 19 mm pozwala na montaż małych radiatorów lub zwiększonej przestrzeni konwekcji powietrza, zapewniając lepsze warunki odprowadzania ciepła niż specyfikacje ultracienkie, odpowiednie dla urządzeń zasilających o nieco większym generowaniu ciepła.

Jeśli chcesz zainstalować w panelu standardowym

Szerokość 52 mm odpowiada standardowym wymiarom paneli 86 i jest odpowiednia dla inteligentnych przełączników, termostatów i innych produktów panelowych.

Jeśli długości PCB są różne

Profil można przyciąć w zależności od długości produktu, a tę samą specyfikację przekroju można dostosować do produktów o różnych długościach.

Pokaz warsztatowy

Często zadawane pytania

1. Do jakich produktów nadaje się obudowa aluminiowa 52×19mm?

Aluminiowa obudowa o wymiarach 52×19 mm do urządzeń do ładowania bezprzewodowego należy do kategorii ultraszerokich, smukłych obudów aluminiowych. Podstawowe zastosowania obejmują sterowniki taśm LED, ładowarki bezprzewodowe, inteligentne panele przełączników, moduły Bluetooth, elektroniczne metki cenowe, ultracienkie czujniki, ultracienkie zasilacze itp. Wysokość 19 mm pozwala zachować smukły profil, zapewniając jednocześnie prawie 50% więcej przestrzeni wewnętrznej w porównaniu ze specyfikacją 13 mm.

2. Czy długość obudowy wynosi 52×19mm?

Nr 52×19mm dotyczy wymiaru przekroju obudowy (szerokość × wysokość). Długość produktu można przyciąć w zależności od rzeczywistego wyposażenia i długości PCB.

3. Jaka jest różnica między 52×19 mm a 52×13 mm?

Rozmiar 52 × 19 mm jest o 6 mm wyższy niż format 52 × 13 mm i ma prawie 50% więcej przestrzeni wewnętrznej. Specyfikacja 19 mm może pomieścić więcej komponentów i wyższych części (takich jak małe kondensatory elektrolityczne i przekaźniki), a także oferuje lepsze warunki odprowadzania ciepła, odpowiednie dla urządzeń o nieco większej mocy.

4. Czy można dostosować długość aluminiowej obudowy 52×19mm?

Tak. Długość obudowy z wytłaczanego aluminium można przyciąć zgodnie z wymaganiami produktu. Konkretną długość należy potwierdzić w połączeniu z materiałem, obróbką powierzchni i strukturą produktu.

5. Czy nadaje się do sterowników taśm LED?

Bardzo odpowiedni. Wysokość 19 mm zapewnia większą przestrzeń wewnętrzną niż w przypadku ultracienkiej specyfikacji 13 mm, mieszcząc komponenty mocy, takie jak tranzystory MOS i cewki indukcyjne. Obudowa ze stopu aluminium pomaga rozproszyć ciepło z układu sterownika, odpowiednia dla kontrolerów LED o nieco większej mocy.

6. Czy w aluminiowej obudowie można wykonać otwór interfejsu typu C?

Tak. Boyuan Hardware może precyzyjnie obrabiać różne otwory interfejsów, takie jak interfejsy typu C, USB i zasilania prądem stałym, zgodnie z rysunkami klienta.

Jako producent i dostawca w Chinach firma Boyuan zapewnia niestandardowe profile aluminiowe z przycinaniem długości, obróbką CNC, wierceniem, gwintowaniem, otworami interfejsowymi, otworami na lampki kontrolne, dziurkami na guziki, szczelinami odprowadzającymi ciepło, płytami końcowymi, logo, obróbką powierzchni i dostosowywaniem kolorów. Skontaktuj się z Boyuan w sprawie kolejnego projektu obudowy urządzenia do ładowania bezprzewodowego.
