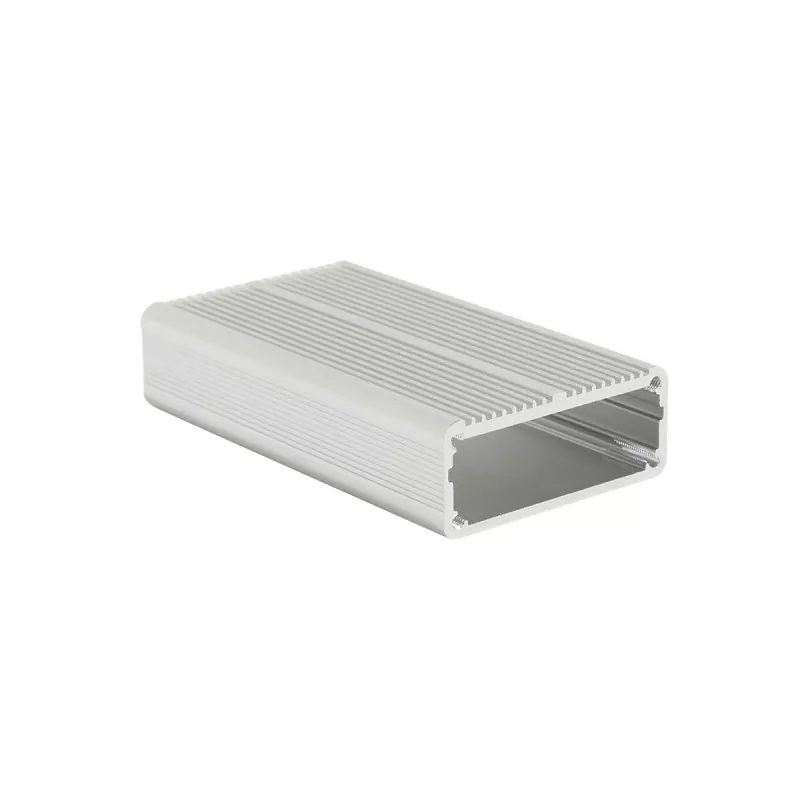

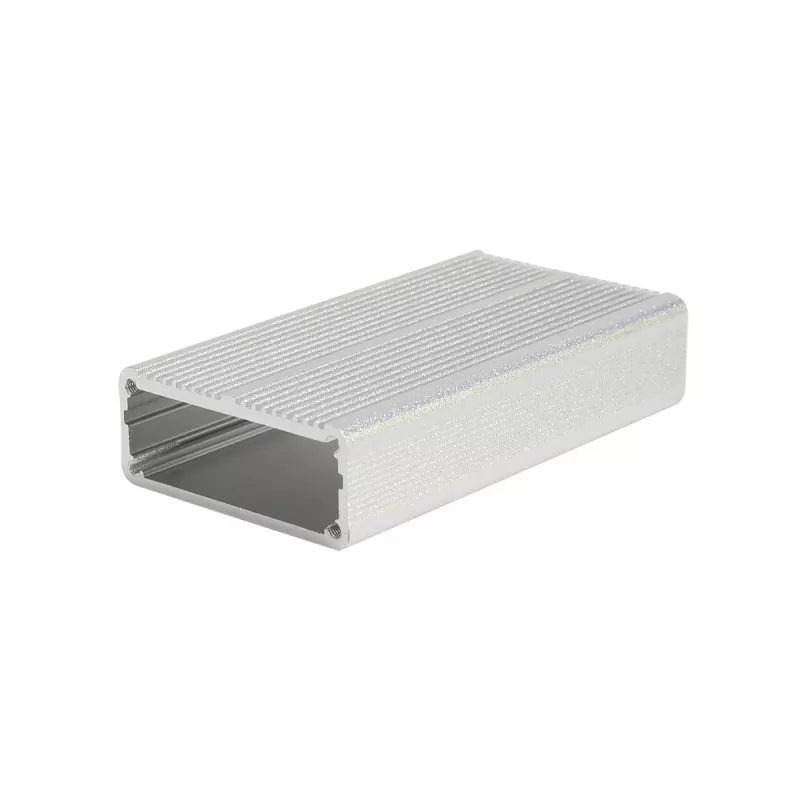

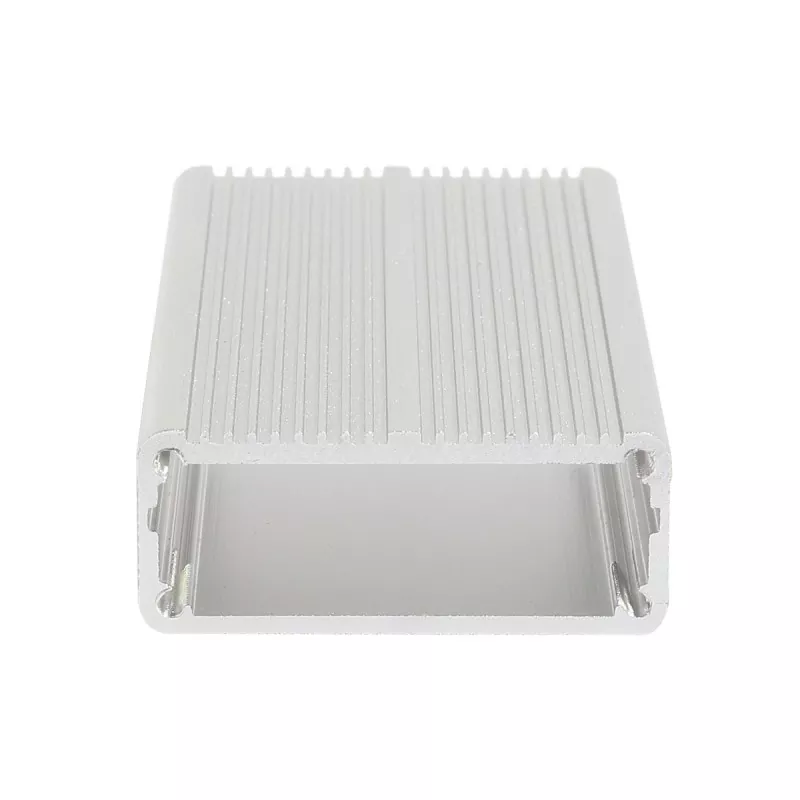

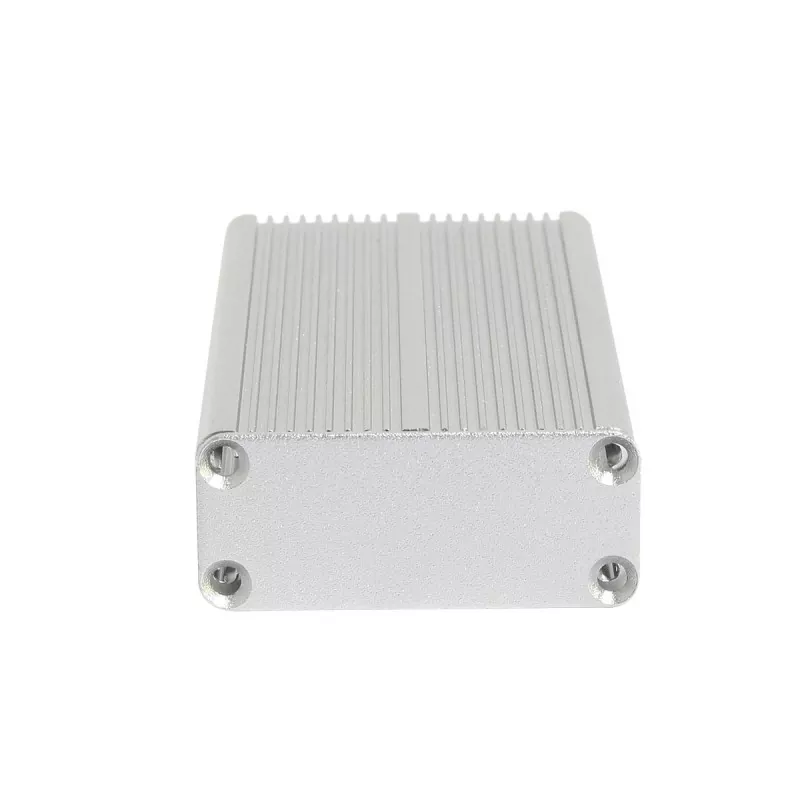

Aluminiowa przemysłowa obudowa modułu elektronicznego o wymiarach 45 × 19 mm

Korpus profilu aluminiowego można przyciąć do wymaganej długości produktu, a następnie połączyć z płytami końcowymi, obróbką CNC, otworami montażowymi, otworami interfejsowymi, otworami gwintowanymi, logo i obróbką powierzchniową, aby stworzyć kompletną obudowę urządzenia elektronicznego. Boyuan Hardware, z ponad 20-letnim doświadczeniem, fabryką ~ 10 000㎡ i około 300 istniejącymi formami, obsługuje cięcie uchwytów, trójosiowe CNC, wiercenie, gwintowanie, obróbkę powierzchni, grawerowanie laserowe, sitodruk, kontrolę i montaż we własnym zakresie.

Definicja produktu

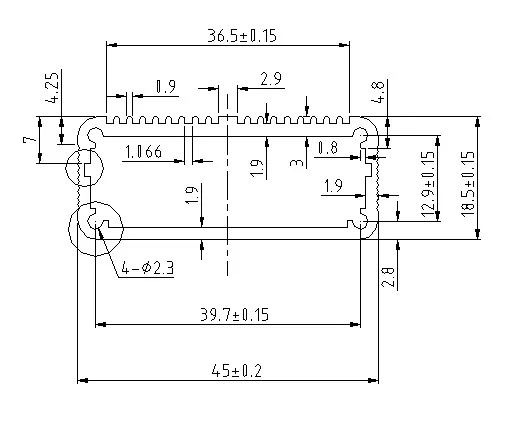

Aluminiowa obudowa o wymiarach 45 × 19 mm to niskoprofilowa obudowa urządzeń elektronicznych z wytłaczanego aluminium o przekroju poprzecznym około 45 mm × 19 mm.

Najbardziej godną uwagi cechą tej specyfikacji jest połączenie 45 mm przestrzeni bocznej i 19 mm niskiej wysokości. W porównaniu z wyższymi obudowami urządzeń elektronicznych pomaga kontrolować całkowitą grubość produktu; w porównaniu do węższych, niskoprofilowych obudów, szerokość 45 mm zapewnia większą przestrzeń boczną na płytki PCB, złącza i interfejsy.

Dlatego ta aluminiowa obudowa jest bardziej odpowiednia dla:

• Moduły elektroniczne PCB
• Moduły konwersji sygnału
• Moduły akwizycji danych
• Moduły interfejsu komunikacyjnego
• Moduły czujników
• Przemysłowe moduły elektroniczne sterujące
• Mały sprzęt pomiarowy i testowy
• Wbudowane urządzenia elektroniczne

Korpus z profilu aluminiowego można przyciąć zgodnie z długością produktu i połączyć z płytami końcowymi, obróbką CNC, otworami montażowymi, otworami interfejsowymi, otworami gwintowanymi, logo i obróbką powierzchniową, tworząc kompletną obudowę urządzenia elektronicznego.

Szczegóły produktu

1. Szerokość 45 mm, zapewniająca lepszą przestrzeń boczną dla płytek PCB i interfejsów

Szerokość 45 mm zapewnia stosunkowo dobrą przestrzeń boczną dla niskoprofilowej obudowy elektroniki.

Jeśli produkt wymaga jednoczesnego rozmieszczenia płytek drukowanych, złączy i interfejsów wewnętrznie, w porównaniu do niektórych węższych obudów aluminiowych, szerokość 45 mm zapewnia większy margines układu.

Aluminiowa przemysłowa obudowa modułu elektronicznego o wymiarach 45 × 19 mm jest szczególnie odpowiednia dla modułów elektronicznych, które muszą rozmieścić wiele interfejsów na powierzchni czołowej lub z boku, takich jak:

• Interfejsy komunikacyjne
• Interfejsy zasilania
• Listwy zaciskowe
• Kontrolki
• Pikolak
• Małe złącza

2. Niska wysokość 19 mm, odpowiednia dla urządzeń elektronicznych o wymaganiach dotyczących grubości

Wysokość 19 mm jest znacznie niższa niż w przypadku konwencjonalnych kompaktowych przekrojów, takich jak 25 mm i 29 mm, dzięki czemu jest bardziej odpowiednia dla produktów, które muszą kontrolować całkowitą grubość urządzenia.

Nadaje się szczególnie do produktów PCB o małej wysokości elementów wewnętrznych.

Na przykład:

• Wąska płytka PCB + interfejsy → odpowiednia
• PCB + komponenty elektroniczne o małej wysokości → odpowiednie
• PCB + wyższe przekaźniki/zaciski/moduły → najpierw należy potwierdzić wysokość wewnętrzną

Dlatego przed wyborem obudowy o wymiarach 45×19 mm należy sprawdzić efektywną przestrzeń wewnętrzną w oparciu o rzeczywistą wysokość PCB i komponentów.

3. Szeroki i cienki przekrój, bardziej odpowiedni do układu poziomego

45×19 mm to nie tylko dążenie do „najcieńszego”, ale osiągnięcie równowagi pomiędzy małą wysokością a przestrzenią boczną.

W przypadku modułów elektronicznych o stosunkowo dużych bocznych wymiarach PCB, które nie chcą być zbyt grube, ta konstrukcja przekroju poprzecznego zapewnia dobre możliwości adaptacji.

4. Struktura wytłaczania aluminium ułatwia opracowywanie produktów o różnej długości

Jako przekrój profilu, długość 45 × 19 mm można regulować w zależności od wewnętrznej przestrzeni różnych produktów.

Ten sam przekrój można wykorzystać do opracowania różnych wersji długości:

• Wersja krótka: małe moduły PCB lub interfejsy
• Wersja średnia: PCB + elementy komunikacyjne/sterujące
• Wersja długa: moduły do ​​gromadzenia danych lub wielointerfejsowe moduły elektroniczne

W przypadku opracowywania produktów tej samej serii może to zmniejszyć zmiany konstrukcyjne spowodowane różnymi przekrojami obudów.

Dane techniczne

Szczegółowe parametry, takie jak gatunek stopu aluminium, grubość ścianki profilu, wymiary wewnętrzne, zakres długości, tolerancje obróbki i kolory wykończenia powierzchni, podlegają rzeczywistym rysunkom i wymaganiom zamówienia.

Do jakich produktów się nadaje?

1. Moduły elektroniczne PCB

Jest to stosunkowo typowy kierunek aplikacji dla formatu 45×19mm.

W przypadku modułów PCB o małej wysokości szerokość 45 mm można zastosować do układu płytek drukowanych i interfejsu, natomiast wysokość 19 mm kontroluje całkowitą grubość produktu.

Nadaje się do:

• Moduły sterujące PCB
• Elektroniczne tablice sterujące
• Wbudowana elektronika
• Elektroniczne moduły interfejsu

2. Moduły konwersji sygnału i akwizycji danych

Produkty do konwersji sygnału i akwizycji danych zwykle wymagają płytek PCB, złączy i wielu interfejsów, ale niekoniecznie wymagają bardzo wysokiej obudowy.

Szerokość 45×19 mm zapewnia miejsce na układ interfejsu, a wysokość 19 mm pomaga zachować kompaktowość produktu.

Nadaje się do:

• Moduły konwersji sygnału
• Moduły gromadzenia danych
• Moduły interfejsu sygnałowego
• Urządzenia interfejsu czujnika
• Moduły pomiarowe

3. Moduły interfejsu komunikacyjnego

W przypadku modułów elektronicznych, które wymagają instalacji interfejsów komunikacyjnych, szerokość 45 mm można wykorzystać do rozmieszczenia interfejsów i płytek drukowanych, a wysokość 19 mm jest odpowiednia dla produktów o ogólnych wymaganiach dotyczących grubości.

Na przykład:

• Moduły interfejsu komunikacyjnego
• Moduły transmisji danych
• Elektronika interfejsu sieciowego
• Przemysłowe moduły komunikacyjne

4. Moduły elektroniczne czujników i IoT

W przypadku płytek sterujących czujnikami, modułów IoT i małych urządzeń monitorujących, jeśli wewnętrzne elementy elektroniczne są niskie, do ochrony można zastosować obudowę z wytłaczanego aluminium o wymiarach 45 × 19 mm.

Nadaje się do:

• Moduły czujników
• Elektronika IoT
• Moduły monitorujące
• Inteligentne moduły sterujące
• Wbudowane urządzenia czujnikowe

5. Małe przemysłowe moduły sterujące

45×19mm można zastosować do niektórych mniejszych przemysłowych elektronicznych modułów sterujących, takich jak:

• Moduły interfejsu sterującego
• Moduły powiązane z wejściami/wyjściami
• Moduły przetwarzania sygnału
• Małe tablice kontrolne
• Przemysłowe moduły komunikacyjne

Jeśli we wnętrzu znajdują się wyższe zaciski, przekaźniki lub inne komponenty, konieczne jest potwierdzenie ich przydatności na podstawie rzeczywistych wysokości.

Jakie konstrukcje można obrabiać?

W przypadku różnych konstrukcji produktów elektronicznych możliwa jest dalsza obróbka profilu aluminiowego i końcówek.

Jak wybrać pomiędzy obudowami aluminiowymi o wymiarach 45 × 19 mm i obudowami aluminiowymi o podobnym rozmiarze?

Główną różnicą między różnymi rozmiarami przekrojów poprzecznych nie jest to, „co jest lepsze”, ale różne wymagania dotyczące przestrzeni wewnętrznej i grubości produktu.

Kiedy format 45×19 mm jest najbardziej odpowiedni?

Jeśli Twój produkt to:

• Stosunkowo szeroki w bocznych wymiarach PCB
• Niezbyt wysoki pod względem wysokości elementu wewnętrznego
• Należy kontrolować całkowitą grubość urządzenia

Zatem aluminiowa przemysłowa obudowa modułu elektronicznego o wymiarach 45 × 19 mm jest specyfikacją wartą potraktowania priorytetowo.

I odwrotnie, jeśli wewnątrz znajdują się wyższe złącza, zaciski, moduły zasilania lub inne elementy elektroniczne, priorytetem powinno być sprawdzenie rzeczywistej przestrzeni wewnętrznej odpowiadającej wysokości 19 mm.

Możliwości obróbki aluminiowych obudów Boyuan Hardware

Boyuan Hardware ma ponad 20-letnie doświadczenie w branży obudów aluminiowych i podwozi aluminiowych, na powierzchni fabryki wynoszącej około 10 000 metrów kwadratowych i od dawna zajmuje się obróbką obudów aluminiowych, elementów konstrukcyjnych z profili aluminiowych i obudów urządzeń elektronicznych.

Większość procesów produkcyjnych można obecnie realizować we własnym zakresie, w tym:

• Cięcie profili aluminiowych
• Trójosiowa obróbka CNC
• Wiercenie
• Stukający
• Obróbka powierzchni
• Grawerowanie laserowe
• Druk sitodrukowy
• Kontrola produktu
• Montaż produktu

Firma posiada około 300 istniejących form i może połączyć istniejące zasoby profili, aby pomóc klientom w dopasowaniu odpowiednich przekrojów profili aluminiowych.

W przypadku produktów wymagających niestandardowych interfejsów, otworów montażowych lub konstrukcji powierzchni czołowych, w celu ich osiągnięcia można zastosować dalszą obróbkę CNC.

Często zadawane pytania

P1: Czy aluminiowa obudowa 45×19 mm nadaje się do płytek PCB?

Nadaje się do modułów elektronicznych PCB o małej wysokości. Konkretną przydatność należy potwierdzić na podstawie wymiarów PCB, wysokości komponentów i metody montażu.

P2: Jaka jest różnica między 45 × 19 mm a 43 × 13 mm?

Aluminiowa obudowa przemysłowego modułu elektronicznego o wymiarach 45 × 19 mm jest szersza i wyższa, dzięki czemu przestrzeń wewnętrzna jest zauważalnie obszerniejsza, odpowiednia dla produktów wymagających większej bocznej powierzchni PCB i miejsca na układ interfejsu; Rozmiar 43×13 mm jest bardziej zorientowany na ultracienkie moduły elektroniczne.

P3: Co jest bardziej odpowiednie, 45 × 19 mm czy 44 × 23 mm?

Jeśli większą uwagę zwróci się na małą wysokość i całkowitą grubość, można nadać priorytet 45 × 19 mm; jeśli wewnętrznie wymagana jest większa wysokość montażu komponentów, bardziej odpowiednie mogą być 44 × 23 mm.

Ostatecznie należy go określić na podstawie płytki PCB, wysokości komponentu i struktury interfejsu.

P4: Czy można dostosować długość 45 × 19 mm?

Cięcie wzdłużne można wykonać zgodnie ze strukturą produktu i rzeczywistymi wymaganiami dotyczącymi obróbki.

P5: Czy można obrabiać interfejsy takie jak USB i RJ45?

Obróbkę otworów CNC można wykonać zgodnie z wymiarami interfejsu i rysunkami produktu.

P6: Czy można obrabiać otwory gwintowane i otwory montażowe?

Tak. Wiercenie, gwintowanie i inną obróbkę można wykonać zgodnie z wymaganiami montażowymi.

P7: Czy na obudowie można wykonać obróbkę logo?

Logo produktów i identyfikatory mogą być obrabiane maszynowo poprzez grawerowanie laserowe lub sitodruk zgodnie z wymaganiami.

P8: Co się stanie, jeśli nie wiem, czy rozmiar 45 × 19 mm będzie odpowiedni dla mojego produktu?

Możesz podać wymiary PCB, maksymalną wysokość komponentów, pozycje interfejsów i ogólne wymagania dotyczące wymiarów produktu. Na podstawie tych informacji możemy dodatkowo potwierdzić, czy ta specyfikacja jest odpowiednia.

Jakie informacje są potrzebne do zakupu aluminiowej obudowy 45 × 19 mm?

Jeśli potrzebujesz wyceny lub personalizacji, zalecamy przygotowanie następujących informacji:

Jeśli obecnie nie masz kompletnych rysunków obudowy, możesz najpierw podać wymiary produktu, płytkę drukowaną lub informacje o strukturze wewnętrznej w celu wstępnego potwierdzenia.
