Aluminiowa obudowa sprzętu komunikacyjnego o wymiarach 44 × 25 mm

Aluminiowa obudowa sprzętu komunikacyjnego o wymiarach 44 × 25 mm — kompaktowa obudowa z wytłaczanego aluminium, plasująca się pomiędzy opcjami ultracienkimi i wyższymi profilami. Wysokość 25 mm zapewnia zauważalnie większy prześwit wewnętrzny niż wersje 13 mm, 18 mm lub 23 mm, dzięki czemu w obudowie można umieścić wyższe komponenty wtykowe, listwy zaciskowe, złącza, przełączniki i małe moduły.

Jednocześnie szerokość 44 mm umożliwia wygodne boczne rozmieszczenie płytek PCB, gniazd, wskaźników oraz portów komunikacyjnych lub zasilających. Ta równowaga sprawia, że ​​jest to praktyczny wybór w przypadku modułów elektronicznych, które wymagają zarówno niewielkiej powierzchni, jak i rozsądnej przestrzeni na komponenty.

Definicja produktu

Aluminiowa obudowa o wymiarach 44 × 25 mm to kompaktowa obudowa urządzenia elektronicznego zaprojektowana z wytłaczanej konstrukcji aluminiowej, o wymiarach zewnętrznych około 44 mm × 25 mm. W porównaniu do cieńszych, niskoprofilowych obudów aluminiowych, ten rozmiar zapewnia większą wysokość wewnętrzną dla płytek PCB, komponentów obwodów, złączy i układów interfejsów, przy jednoczesnym zachowaniu małej całkowitej objętości.

Jego wymiar boczny 44 mm nadaje się do układu PCB i interfejsu, a wysokość 25 mm może pomieścić stosunkowo dużą liczbę komponentów elektronicznych. Dlatego jest bardziej odpowiedni dla modułów elektronicznych, które mają określone wymagania dotyczące objętości, wytrzymałości konstrukcyjnej, przestrzeni do montażu elementów elektronicznych i warunków rozpraszania ciepła.

Dzięki procesom takim jak cięcie, wiercenie, gwintowanie, obróbka powierzchni czołowej, otwory łączące, obróbka powierzchni, grawerowanie laserowe i sitodruk, można go obrabiać na różne długości i formy mocowania zgodnie z rzeczywistą strukturą produktu.

Podstawowe zalety

1. Szerokość 44 mm, płytka równoważąca i układ interfejsu

Przestrzeń boczna 44 mm jest większa niż w przypadku bardzo wąskich obudów elektronicznych i można ją ustawić zgodnie z wymiarami PCB:

• Listwy zaciskowe
• Gniazda
• Przełączniki
• Kontrolki
• Pikolak
• Interfejsy komunikacyjne
• Interfejsy zasilania
• Interfejsy czujników

W przypadku modułów elektronicznych, które muszą centralnie rozmieścić wiele interfejsów na powierzchni czołowej obudowy, szerokość 44 mm zapewnia bardziej elastyczną przestrzeń konstrukcyjną.

2. Wysokość 25 mm, lepsza pojemność komponentów wewnętrznych

Wysokość 25 mm zapewnia większą przestrzeń wewnętrzną niż specyfikacje niskoprofilowe, takie jak 13 mm, 18 mm i 23 mm.

Dlatego nadaje się nie tylko do cienkich płytek PCB, ale także bardziej nadaje się do montażu elementów elektronicznych o określonej wysokości, takich jak:

• Elementy PCB z otworami przelotowymi
• Listwy zaciskowe
• Złącza
• Małe moduły
• Przełączniki i przyciski
• Komponenty związane z zasilaniem
• Komponenty elektroniczne wymagające określonej wysokości montażu

W przypadku produktów, w których nie można zastosować ultracienkich obudów, bardziej zrównoważonym wyborem może być rozmiar 44 × 25 mm.

3. Struktura wytłaczana z aluminium, odpowiednia do obudów produktów elektronicznych

Obudowy z wytłaczanego aluminium charakteryzują się dobrą stabilnością konstrukcyjną przy zachowaniu stosunkowo niskiej masy całkowitej, nadają się do sprzętu elektronicznego wymagającego wielokrotnego montażu, demontażu lub długotrwałego użytkowania.

Konstrukcja profilu umożliwia również docięcie na długość produktu, a w połączeniu z płytkami końcowymi, śrubami i obróbką CNC tworzy kompletną obudowę urządzenia elektronicznego.

4. Nadaje się do serii produktów o różnych długościach

W przypadku tej samej serii sprzętu elektronicznego, jeśli różne modele mają różne płytki PCB lub liczbę elementów wewnętrznych, można uzyskać różne specyfikacje, dostosowując długość profilu aluminiowego.

Na przykład:

• Krótka długość → małe moduły elektroniczne
• Średnia długość → PCB + interfejsy + elementy sterujące
• Większa długość → więcej obwodów i elementów połączeniowych

Umożliwia to opracowywanie wielu modeli produktów przy użyciu tego samego lub podobnego przekroju obudowy, redukując koszty przeprojektowania obudowy.

Dane techniczne

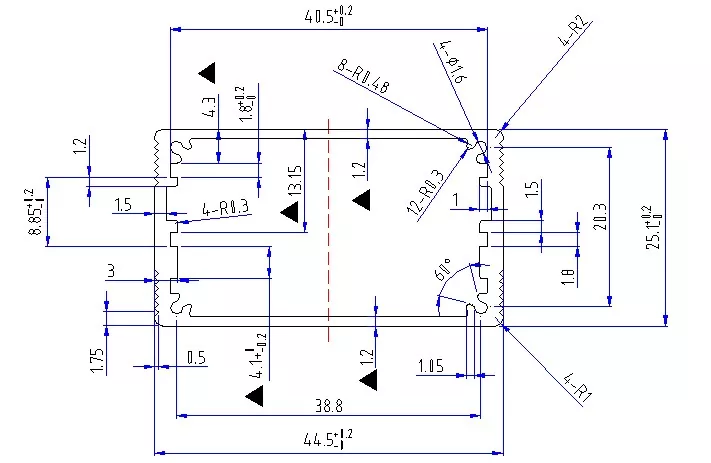

Notatka: Określone gatunki stopów aluminium, grubość ścianki, struktura wewnętrzna, zakresy długości, tolerancje obróbki i kolory obróbki powierzchni muszą zostać potwierdzone zgodnie z rzeczywistymi rysunkami lub wymaganiami produktu.

Obowiązujące produkty i pola zastosowań

Rozmiar 44×25 mm należy do kompaktowych obudów do sprzętu elektronicznego o określonej wysokości wewnętrznej i jest bardziej odpowiedni dla następujących produktów.

1. Przemysłowe moduły sterujące

Nadaje się do małych sterowników przemysłowych, tablic sterujących, modułów we/wy i modułów interfejsu sterującego.

Na przykład:

• Przemysłowe moduły sterujące
• Moduły sterujące we/wy
• Moduły interfejsu sterującego
• Małe moduły związane ze sterownikami PLC
• Przemysłowe sterowniki elektroniczne

Wysokość 25 mm zapewnia większą przestrzeń montażową dla płytek PCB i komponentów, takich jak terminale, niż w przypadku ultracienkich obudów.

2. Moduły akwizycji danych i konwersji sygnałów

W przypadku sprzętu do gromadzenia danych, który wymaga instalacji płytek PCB, listew zaciskowych i wielu interfejsów, wymiary 44 × 25 mm mogą zapewnić dobrą przestrzeń do rozmieszczenia bocznego.

Nadaje się do:

• Moduły gromadzenia danych
• Moduły konwersji sygnału
• Moduły interfejsu sygnałowego
• Moduły pomiarowe
• Moduły interfejsu czujnika

3. Elektroniczne moduły komunikacyjne i sieciowe

Szerokość 44 mm nadaje się do aranżacji interfejsów komunikacyjnych, a wysokość 25 mm pozwala na umieszczenie płytek PCB i powiązanych komponentów elektronicznych.

Może być stosowany do:

• Moduły komunikacyjne
• Moduły interfejsu
• Urządzenia do transmisji danych
• Przemysłowy sprzęt komunikacyjny
• Wbudowana elektronika komunikacyjna

4. IoT i inteligentne moduły elektroniczne

Nadaje się do produktów, które wymagają instalacji płytek PCB, obwodów sterujących, interfejsów i elementów czujników w stosunkowo małej objętości.

Na przykład:

• Kontrolery IoT
• Moduły czujników
• Inteligentne moduły sterujące
• Wbudowana elektronika
• Moduły monitorujące

5. Małe przyrządy i sprzęt testowy

W przypadku małych modułów elektronicznych do pomiarów, wykrywania i testowania aluminiowa obudowa może zapewnić pełną ochronę mechaniczną wewnętrznych płytek drukowanych.

Nadaje się do:

• Elektroniczne moduły testowe
• Przyrządy pomiarowe
• Sprzęt do testowania sygnału
• Elektronika laboratoryjna
• Przenośne moduły elektroniczne

Dostępna jest specjalna obróbka niestandardowa

Wykonujemy nie tylko obróbkę korpusu profilu aluminiowego, ale możemy również wykonać dalszą obróbkę mechaniczną obudowy zgodnie ze strukturą produktu.

Często zadawane pytania

P1: Czy aluminiowa obudowa o wymiarach 44×25 mm nadaje się do montażu płytek PCB?

Tak. Ten rozmiar może być stosowany w produktach elektronicznych, takich jak płytki drukowane, płytki sterujące, moduły komunikacyjne i moduły gromadzenia danych. To, czy jest on szczególnie odpowiedni, należy potwierdzić na podstawie wymiarów PCB, wysokości komponentu i metody montażu.

P2: Jaka jest różnica między aluminiową obudową sprzętu komunikacyjnego 44 × 25 mm a obudową 44 × 23 mm?

Obydwa mają tę samą szerokość, a główna różnica polega na wysokości. Rozmiar 44 × 25 mm dodaje około 2 mm wysokości w porównaniu z rozmiarem 44 × 23 mm, dzięki czemu przestrzeń do montażu komponentów wewnętrznych jest stosunkowo większa i jest bardziej odpowiednia dla sprzętu elektronicznego zawierającego elementy o określonej wysokości, takie jak listwy zaciskowe, złącza i przełączniki.

P3: Czy można dostosować długość aluminiowej obudowy 44 × 25 mm?

Obróbkę długości można wykonać zgodnie ze strukturą produktu i wymaganiami dotyczącymi obróbki profili aluminiowych. Rzeczywistą długość nadającą się do obróbki należy potwierdzić w połączeniu z konkretnymi wymaganiami dotyczącymi produktu i zamówienia.

P4: Czy można obrobić otwory w interfejsach, takie jak USB i RJ45?

Obróbkę otworów CNC można wykonać według rysunków klienta i wymiarów interfejsu. Konkretne położenie otworów, wymiary i konstrukcja muszą zostać potwierdzone na etapie rysowania.

P5: Czy można obrabiać otwory gwintowane?

Tak. Wiercenie, gwintowanie i inną obróbkę można wykonać zgodnie z metodą montażu produktu.

P6: Czy na aluminiowej obudowie można wykonać logo?

Obróbkę logo i identyfikacji produktów, taką jak grawerowanie laserowe lub sitodruk, możemy wykonać zgodnie z wymaganiami klienta.

P7: Czy można obrobić całą obudowę urządzenia elektronicznego?

Tak. Możemy wykonać cięcie, obróbkę CNC, obróbkę powierzchni, obróbkę logo, kontrolę i powiązane procesy montażu wokół obudowy z wytłaczanego aluminium.

P8: Co się stanie, jeśli nie wiem, jaki rozmiar obudowy aluminiowej wybrać?

Możesz najpierw podać wymiary PCB, maksymalną wysokość komponentów wewnętrznych, pozycje interfejsów i wymagane wymiary zewnętrzne produktu. Możemy pomóc w potwierdzeniu odpowiedniej specyfikacji profilu w oparciu o te parametry konstrukcyjne.

Co zapewnić przy zakupie aluminiowej obudowy 44×25 mm?

Aby szybko potwierdzić zdolność produkcyjną produktu, zaleca się klientom podanie następujących informacji:

Jeśli obecnie posiadasz tylko płytkę drukowaną lub prototyp produktu i nie masz kompletnego rysunku obudowy, możesz również zacząć od potwierdzenia wymiarów produktu i struktury wewnętrznej.
