Obudowa aluminiowa z wbudowanym modułem elektronicznym 43 × 13 mm

Gdy wewnętrzna wysokość elementu modułu elektronicznego jest ograniczona i należy kontrolować całkowitą grubość produktu, niskoprofilowa aluminiowa obudowa może skutecznie zmniejszyć przestrzeń zajmowaną przez sprzęt. Jego wymiar boczny wynoszący 43 mm zapewnia określoną szerokość układu PCB. Dzięki „szerszemu + niższemu” przekrojowi zapewnia ochronę konstrukcji i przestrzeń montażową dla płaskich modułów elektronicznych. Boyuan ma ponad 20-letnie doświadczenie, a powierzchnia fabryki wynosi około 10 000 metrów kwadratowych. Przyjdź i skonsultuj się z nami.

Do czego się nadaje?

• Smukłe moduły PCB
• Moduły elektroniczne czujników
• Moduły konwersji sygnału
• Moduły interfejsu
• Moduły akwizycji danych
• Wbudowane komponenty elektroniczne
• Małe moduły wewnętrzne przyrządu

Rzeczywiste zastosowanie wymaga dalszego potwierdzenia na podstawie wymiarów PCB, wysokości komponentów, kształtu interfejsu i wewnętrznej konstrukcji montażowej.

Cechy produktu

1. Niska wysokość 13 mm, odpowiednia dla produktów wrażliwych na grubość

Podstawową zaletą aluminiowej obudowy wbudowanego modułu elektronicznego o wymiarach 43 × 13 mm nie jest „duża” przestrzeń wewnętrzna, ale niska wysokość całkowita.

W przypadku modułów elektronicznych, które muszą być instalowane w przestrzeniach o ograniczonej grubości, wysokość obudowy wpływa bezpośrednio na ostateczne wymiary produktu.

Dlatego 43×13mm jest bardziej odpowiednie dla:

• Smukłe urządzenia elektroniczne
• Niskoprofilowe moduły PCB
• Wbudowane komponenty elektroniczne
• Wewnętrzne moduły elektroniczne przyrządu
• Moduły czujników
• Małe moduły przetwarzania sygnałów

Jeśli same wewnętrzne komponenty elektroniczne są niskie, zastosowanie obudowy o przekroju 13 mm pozwala uniknąć stosowania zbyt głębokiej obudowy w celu umieszczenia płytki drukowanej.

2. Szerokość 43 mm i wysokość 13 mm tworzą płaski przekrój poprzeczny

Stosunek szerokości do wysokości wynoszący 43×13 mm jest dość oczywisty.

To nie jest obudowa elektroniki zbliżona do kwadratu, a raczej płaska konstrukcja, skłaniająca się ku bocznej ekspansji.

Ta struktura jest odpowiednia do bocznego układu PCB, na przykład do rozmieszczenia komponentów obwodów, złączy lub interfejsów sygnałowych wzdłuż kierunku PCB.

W przypadku niektórych produktów, które wymagają: większej przestrzeni na PCB + mniejszej grubości urządzenia, ten przekrój jest bardziej odpowiedni niż wysoka i wąska obudowa.

3. Nadaje się do cienkich płytek drukowanych i elektronicznych modułów funkcyjnych

43×13mm może służyć jako zewnętrzna konstrukcja zabezpieczająca dla PCB.

W przypadku płytek drukowanych bez dużych komponentów, transformatorów lub wysokich złączy wewnętrznie, można wykonać cięcie o stałej długości zgodnie z długością płytki drukowanej, a następnie obróbkę interfejsów i konstrukcji montażowych dla rzeczywistego produktu.

Typowa obróbka końcowa obejmuje:

• Cięcie o stałej długości
• Obróbka czołowa CNC
• Otwory interfejsu
• Obróbka otworów montażowych
• Obróbka otworów gwintowanych
• Obróbka konstrukcji mocującej PCB
• Otwory na kontrolki
• Dziury na guziki
• Obróbka logo

4. Szczególnie nadaje się do serii produktów

Jeśli produkt elektroniczny ma płytki PCB o różnej długości, ale w zasadzie tę samą konstrukcję przekroju, przekrój 43×13mm może pozostać niezmieniony, dostosowując jedynie długość profilu.

Na przykład:

• Krótka długość → małe moduły elektroniczne
• Średnia długość → moduły czujników/konwersji
• Większa długość → smukłe moduły sterujące lub moduły danych

Metoda ta nadaje się do seryjnego opracowywania produktów elektronicznych.

Dane techniczne

Notatka: Określone gatunki stopów aluminium, grubość ścianek profili, struktura wewnętrzna, zakresy długości, tolerancje obróbki i wymagania dotyczące obróbki powierzchni muszą zostać potwierdzone zgodnie z konkretnymi rysunkami lub zamówieniami.

Zakres zastosowania

1. Wąskie moduły elektroniczne PCB

Jednym z najbardziej odpowiednich kierunków dla 43×13 mm są moduły PCB o małej wysokości.

Na przykład:

• Moduły obwodów sterujących
• Moduły przetwarzania sygnału
• Moduły interfejsu
• Moduły konwersji
• Wbudowane moduły elektroniczne
• Małe elektroniczne tablice sterujące

Produkty te zwykle nie wymagają bardzo dużej przestrzeni wewnętrznej, ale wymagają określonej szerokości bocznego układu PCB, dlatego bardziej odpowiednia jest płaska konstrukcja o wymiarach 43 × 13 mm.

2. Elektroniczne moduły czujników i detekcji

Może być stosowany dla niektórych:

• Moduły czujników
• Moduły akwizycji sygnału
• Moduły detekcyjne
• Moduły monitorujące
• Moduły akwizycji danych
• Elementy elektroniczne interfejsu czujnika

Aluminiowa obudowa wbudowanego modułu elektronicznego o wymiarach 43 × 13 mm jest szczególnie odpowiednia do urządzeń elektronicznych z cienkimi obwodami wewnętrznymi i ograniczoną całkowitą grubością produktu.

3. Moduły konwersji sygnału i interfejsu

Na przykład:

• Moduły konwersji sygnału
• Moduły konwersji interfejsu
• Moduły interfejsu danych
• Moduły interfejsu komunikacyjnego
• Moduły przetwarzania sygnałów elektrycznych

Produkty te zwykle wymagają płytki drukowanej i określonej liczby złączy, ale ogólna objętość jest nadal niewielka.

4. Wbudowane urządzenia elektroniczne

Rozmiar 43×13mm można wykorzystać na niektóre moduły elektroniczne, które wymagają montażu wewnątrz innych urządzeń, np.:

• Wbudowane moduły sterujące
• Małe elektroniczne moduły monitorujące
• Elementy akwizycji danych
• Inteligentne moduły elektroniczne
• Wewnętrzne moduły funkcyjne urządzenia

Konstrukcja o niskiej wysokości nadaje się szczególnie do scenariuszy z ograniczoną przestrzenią montażową.

5. Wewnętrzne moduły elektroniczne małych przyrządów

Może być również stosowany do:

• Pomiarowe moduły elektroniczne
• Moduły testowe
• Moduły sterujące przyrządami
• Moduły przetwarzania sygnału
• Elementy wewnętrzne sprzętu detekcyjnego

Jeśli jednak wewnątrz produktu znajdują się wysokie elementy elektroniczne, wysokość 13 mm może być niewystarczająca i należy wybrać wyższy profil aluminiowy.

Konfigurowalna treść

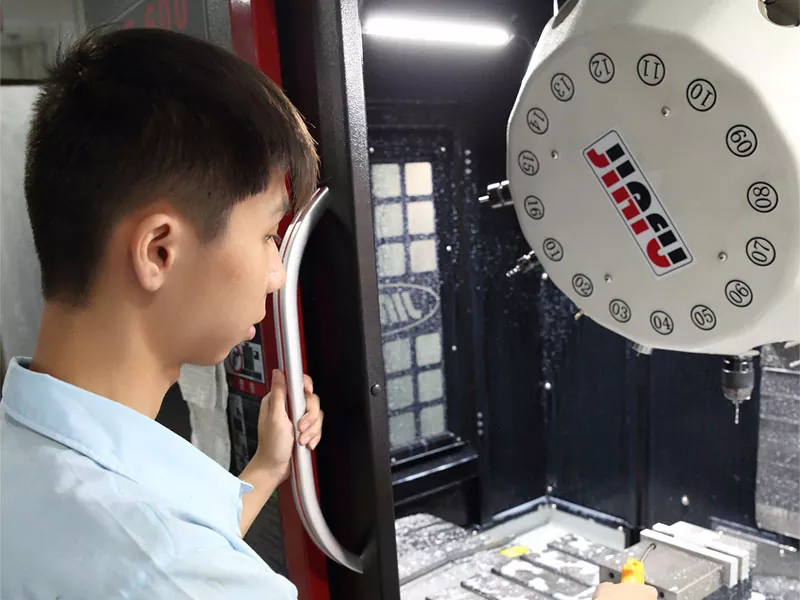

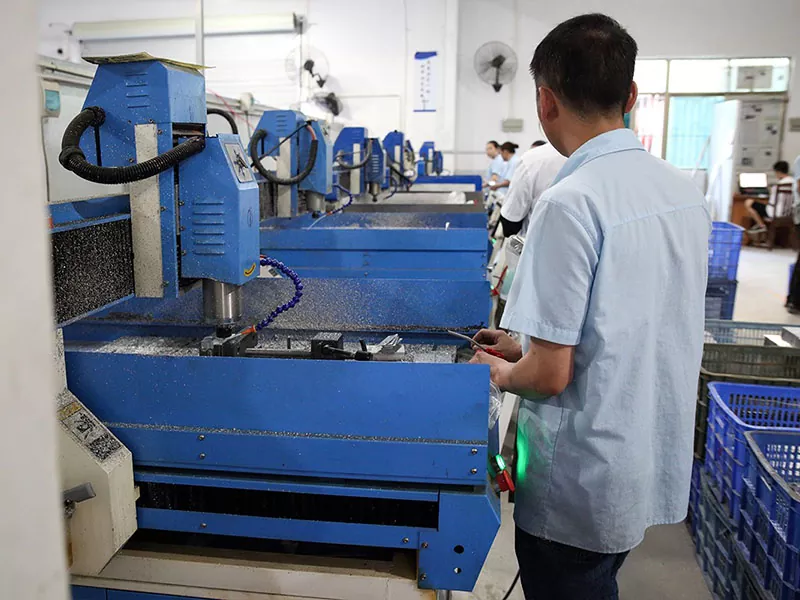

Pokaz warsztatowy

Często zadawane pytania

Do jakich produktów nadaje się aluminiowa obudowa 43×13mm?

Nadaje się głównie do cienkich płytek PCB, modułów czujników, modułów konwersji sygnału, modułów interfejsu, modułów gromadzenia danych i wbudowanych komponentów elektronicznych.

Dlaczego aluminiowa obudowa 43×13mm nadaje się do smukłych urządzeń elektronicznych?

Ponieważ wysokość przekroju obudowy wynosi tylko 13mm. W porównaniu do wyższych obudów z profili aluminiowych, jest bardziej odpowiedni dla urządzeń elektronicznych z wymaganiami dotyczącymi całkowitej grubości produktu.

Czy 43 × 13 mm może pomieścić płytkę drukowaną?

Tak, ale należy potwierdzić konkretną zdolność adaptacji w zależności od wymiarów PCB, wysokości komponentów i wewnętrznej struktury profilu.

Czy rozmiar 43×13 mm nadaje się do przemysłowych urządzeń sterujących?

Aluminiowa obudowa wbudowanego modułu elektronicznego o wymiarach 43 × 13 mm jest bardziej odpowiednia dla przemysłowych modułów elektronicznych o małej wysokości, takich jak moduły sygnałowe, moduły interfejsu, moduły akwizycji itp. Jeśli jest to kontroler z wieloma wewnętrznymi komponentami wymagającymi większej przestrzeni, należy rozważyć specyfikację wyższej obudowy.

Czy długość obudowy można dostosować?

Tak. 43 × 13 mm reprezentuje rozmiar przekroju, a rzeczywistą długość produktu można przyciąć o stałej długości zgodnie z płytką PCB i strukturą urządzenia.
