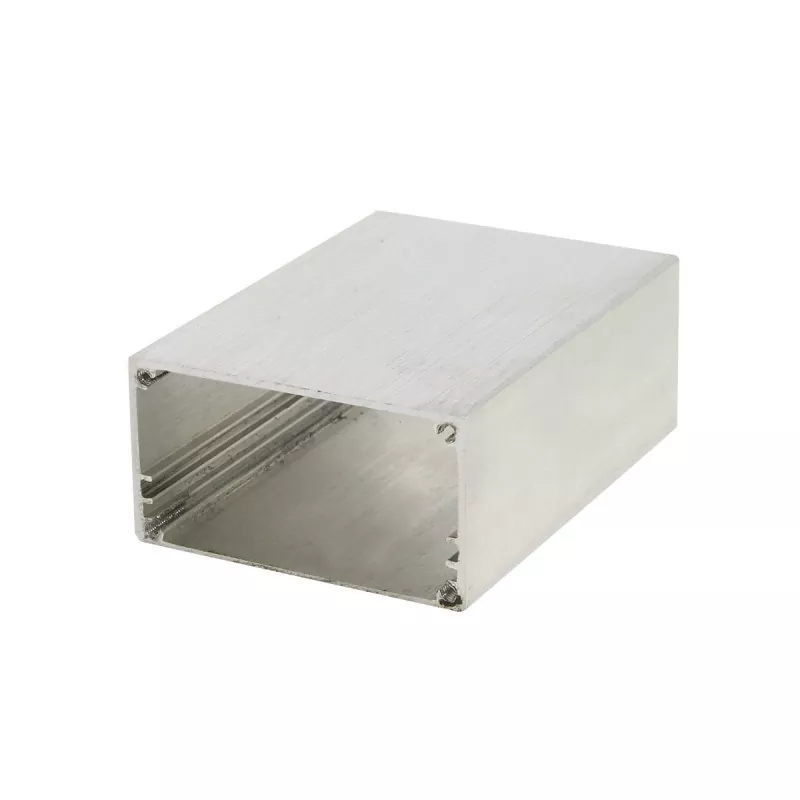

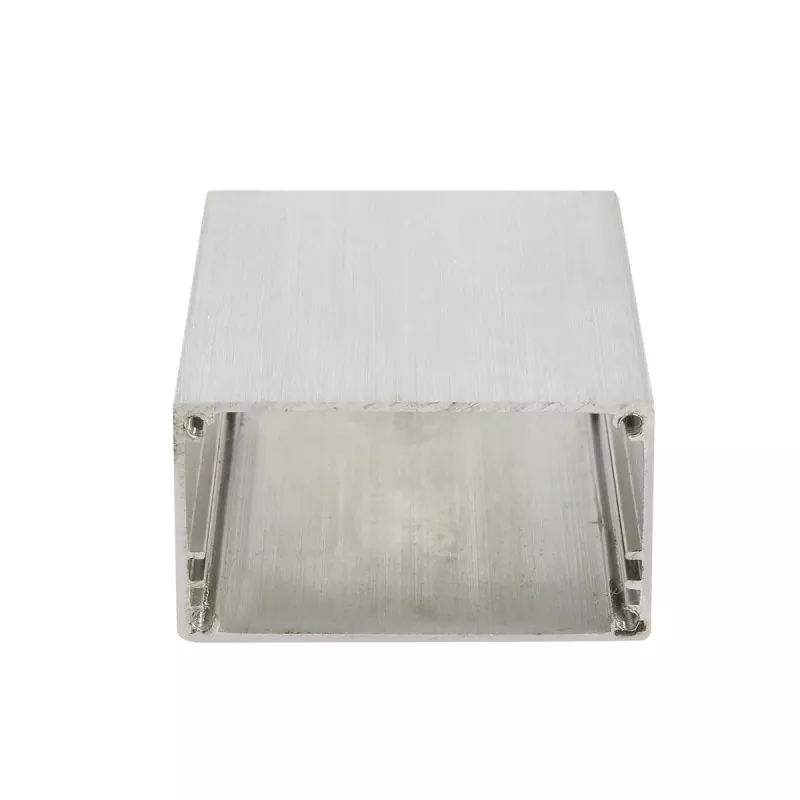

Aluminiowa obudowa modułu komunikacyjnego 42×23 mm

W porównaniu do wyższych obudów elektronicznych, ta konstrukcja jest bardziej odpowiednia dla produktów o wymaganiach dotyczących grubości urządzenia, przestrzeni montażowej i całkowitej objętości. Może centralnie rozmieszczać płytki PCB, komponenty obwodów i zespoły interfejsów wewnątrz stosunkowo kompaktowej obudowy, dostosowując się do modułów elektronicznych o różnej długości poprzez cięcie o stałej długości i późniejszą obróbkę CNC. Boyuan Hardware z ponad 20-letnim doświadczeniem i fabryką ~ 10 000㎡.

Definicja produktu

Aluminiowa obudowa o wymiarach 42 × 23 mm to obudowa elektroniczna z wytłaczanego aluminium, odpowiednia do małych i średnich płytek PCB, modułów obwodów, modułów sygnałowych i wbudowanych urządzeń elektronicznych.

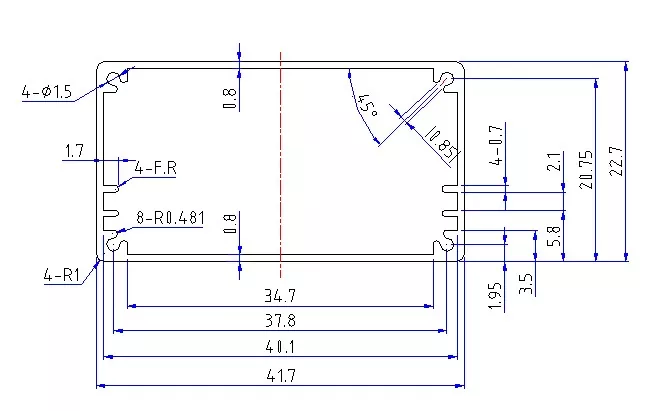

Przekrój 42×23 mm ma oczywistą płaską charakterystykę: wymiar boczny sięga 42 mm, a wysokość wynosi tylko 23 mm. W porównaniu do wyższych obudów elektronicznych, ta konstrukcja jest bardziej odpowiednia dla produktów o wymaganiach dotyczących grubości urządzenia, przestrzeni montażowej i całkowitej objętości.

Aluminiowa obudowa modułu komunikacyjnego o wymiarach 42 × 23 mm umożliwia centralne rozmieszczenie płytek PCB, elementów obwodów i zespołów interfejsów w stosunkowo kompaktowej obudowie, dostosowując się do modułów elektronicznych o różnej długości poprzez cięcie o stałej długości i późniejszą obróbkę CNC.

Dlatego 42 × 23 mm jest bardziej odpowiednie do sterowania przemysłowego, gromadzenia danych, konwersji sygnałów, modułów komunikacyjnych, urządzeń elektronicznych IoT i małych modułów testowych.

Podstawowe zalety

1. Niska wysokość 23 mm, odpowiednia do płaskich konstrukcji urządzeń

Najbardziej zauważalną cechą 42 x 23 mm jest jego stosunkowo niska wysokość.

W przypadku modułów elektronicznych, które muszą być instalowane wewnątrz sprzętu, szaf sterowniczych, tablic przyrządów lub w innych miejscach o ograniczonej przestrzeni, niższa wysokość obudowy pomaga kontrolować całkowitą grubość urządzenia.

Dlatego bardziej nadaje się do:

• Płaskie moduły PCB
• Wbudowane moduły sterujące
• Moduły akwizycji danych
• Moduły konwersji sygnału
• Elektroniczne moduły komunikacyjne
• Małe urządzenia IoT

Jeśli produkt jest wrażliwy na wysokość obudowy, 42 × 23 mm ma bardziej oczywistą przewagę wymiarową w porównaniu z głębszymi specyfikacjami.

2. Wymiar boczny 42 mm zapewnia większą szerokość układu płytek PCB

Chociaż wysokość wynosi tylko 23 mm, wymiar boczny 42 mm zapewnia stosunkowo dużą boczną przestrzeń montażową.

Jest to praktyczne w przypadku produktów, które wymagają ułożenia na płytce PCB:

• Listwy zaciskowe
• Interfejsy
• Złącza
• Kontrolki
• Elementy sterujące
• Elementy elektroniczne

Dlatego 42 × 23 mm nie jest po prostu dążeniem do „cienkości”, ale przyjmuje szerszy, niższy przekrój, odpowiedni dla produktów elektronicznych z bocznymi układami PCB.

3. Nadaje się do modułów elektronicznych o różnych długościach

42 × 23 mm oznacza rozmiar przekroju obudowy, a rzeczywistą długość produktu można dostosować do wewnętrznej płytki drukowanej i komponentów elektronicznych.

Ten sam przekrój może tworzyć różne specyfikacje przy różnych długościach, na przykład:

• Typ krótki → kompaktowe moduły elektroniczne
• Średniej długości → moduły sterujące/komunikacyjne
• Dłuższa konstrukcja → akwizycja danych i wielointerfejsowe moduły elektroniczne

Metoda ta jest szczególnie odpowiednia w przypadku serii urządzeń elektronicznych, które mają wiele modeli produktów, ale stosunkowo podobne struktury wewnętrzne.

4. Obróbka niestandardowa w oparciu o profile standardowe

Aluminiowa obudowa o wymiarach 42×23 mm nie oznacza, że ​​produkt końcowy może zachować jedynie standardowy kształt profilu.

Zgodnie z rysunkami produktu można przeprowadzić dalszą obróbkę:

• Cięcie o stałej długości
• Obróbka czołowa CNC
• Otwory interfejsu
• Obróbka otworów montażowych
• Obróbka otworów gwintowanych
• Obróbka konstrukcji montażowej PCB
• Obróbka dziurek na guziki
• Obróbka otworów lampki kontrolnej
• Obróbka logo

Dzięki temu standardowe profile aluminiowe można dostosować do różnych produktów elektronicznych.

Dane techniczne

Notatka: Rzeczywiste gatunki stopów aluminium, grubość ścianek, wewnętrzna struktura profili, zakresy długości, tolerancje obróbki i wymagania dotyczące obróbki powierzchni należy potwierdzić zgodnie z konkretnymi rysunkami lub zamówieniami.

Zakres zastosowania

1. Moduły akwizycji danych i konwersji sygnałów

Rozmiar 42×23 mm jest bardziej odpowiedni dla modułów elektronicznych o małych rozmiarach, ale wymagających określonej szerokości montażu PCB, takich jak:

• Moduły akwizycji danych
• Moduły akwizycji sygnału
• Przetworniki sygnału
• Moduły konwersji danych
• Moduły interfejsu czujnika
• Moduły monitorujące

Urządzenia te zwykle wymagają rozmieszczenia złączy i komponentów elektronicznych na płytce drukowanej, przy jednoczesnym zachowaniu niskiej całkowitej wysokości produktu.

2. Przemysłowe moduły elektroniczne sterujące

Można zastosować do:

• Moduły peryferyjne PLC
• Moduły wejść/wyjść
• Przemysłowe moduły sterujące
• Wbudowane kontrolery
• Moduły elektroniczne urządzeń automatyki
• Moduły sygnałów sterujących

W przypadku małych modułów sterujących, które muszą być instalowane w urządzeniach sterujących lub w innych ograniczonych przestrzeniach, płaska obudowa ułatwia rozplanowanie konstrukcyjne.

3. Moduły komunikacyjne i transmisji sygnału

Nadaje się do:

• Moduły komunikacyjne
• Moduły transmisji danych
• Urządzenia do konwersji sygnału
• Moduły elektroniczne komunikacji sieciowej
• Wbudowane urządzenia komunikacyjne
• Moduły interfejsu komunikacyjnego

Obudowę można otwierać zgodnie z określonymi pozycjami interfejsów, dzięki czemu płytka drukowana, interfejsy i obudowa tworzą kompletną strukturę urządzenia elektronicznego.

4. Internet rzeczy i inteligentne urządzenia elektroniczne

42×23mm można również wykorzystać do:

• Moduły sterujące IoT
• Inteligentne moduły monitorujące
• Terminale do gromadzenia danych
• Inteligentne moduły czujników
• Moduły zdalnego sterowania
• Wbudowane urządzenia elektroniczne

Aluminiowa obudowa modułu komunikacyjnego o wymiarach 42 × 23 mm jest szczególnie odpowiednia do produktów, które wymagają, aby moduły elektroniczne były cieńsze i bardziej kompaktowe.

5. Małe moduły testowe i przyrządowe

Na przykład:

• Moduły pomiarowe
• Moduły detekcyjne
• Moduły do ​​testowania sygnału
• Monitorowanie modułów elektronicznych
• Małe moduły wewnętrzne przyrządu
• Moduły sterujące sprzętu testowego

To, czy ostatecznie nadaje się do konkretnego produktu, należy potwierdzić w połączeniu z wymiarami PCB, wysokością komponentów, układem interfejsu i metodą montażu.

5. Konfigurowalna treść

Pokaz warsztatowy

Często zadawane pytania

Do jakich produktów nadaje się obudowa aluminiowa 42×23mm?

Nadaje się głównie do małych i średnich modułów elektronicznych PCB, przemysłowych modułów sterujących, modułów akwizycji danych, modułów konwersji sygnału, modułów komunikacyjnych, urządzeń IoT i małych testowych modułów elektronicznych.

Dlaczego rozmiar 42×23 mm nadaje się do płaskich urządzeń elektronicznych?

Ponieważ jego wysokość wynosi 23 mm, a wymiar boczny to 42 mm. W porównaniu do specyfikacji wyższych obudów, jest bardziej odpowiednia dla produktów, które muszą kontrolować grubość urządzenia, a jednocześnie wymagają pewnej bocznej przestrzeni montażowej PCB.

Czy można dostosować długość aluminiowej obudowy 42×23 mm?

Tak. Rozmiar przekroju poprzecznego wynosi 42 × 23 mm, a rzeczywistą długość obudowy można przyciąć na stałą długość w zależności od płytki drukowanej i konstrukcji urządzenia.

Czy obudowę można wykonać według PCB?

Tak. Strukturę obudowy i metodę obróbki można potwierdzić na podstawie wymiarów PCB, otworów montażowych, pozycji interfejsów i układu komponentów wewnętrznych.

Czy interfejsy i otwory montażowe można poddać obróbce mechanicznej?

Tak. Otwory interfejsowe, otwory montażowe, otwory gwintowane i inna trójosiowa obróbka CNC mogą być wykonywane według rysunków 2D/3D.
