Aluminiowa obudowa PCB 40 × 25 mm do płytki elektronicznej

Aluminiowa obudowa PCB 40 × 25 mm do płytek elektronicznych jest odpowiednia dla elektroniki, która musi kontrolować głośność zewnętrzną, montować płytki drukowane i integrować wiele interfejsów. Boyuan Hardware, chiński producent i dostawca z ponad 20-letnim doświadczeniem i fabryką ~ 10 000㎡, zapewnia cięcie, obróbkę CNC, wiercenie, gwintowanie, obróbkę powierzchni, grawerowanie laserowe, sitodruk, kontrolę i montaż.

Definicja produktu

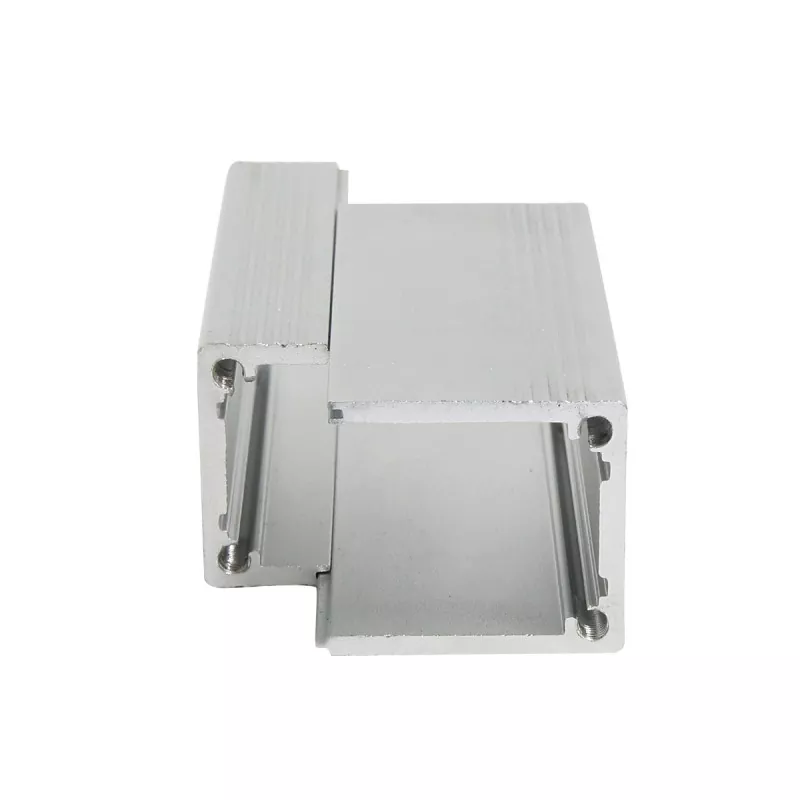

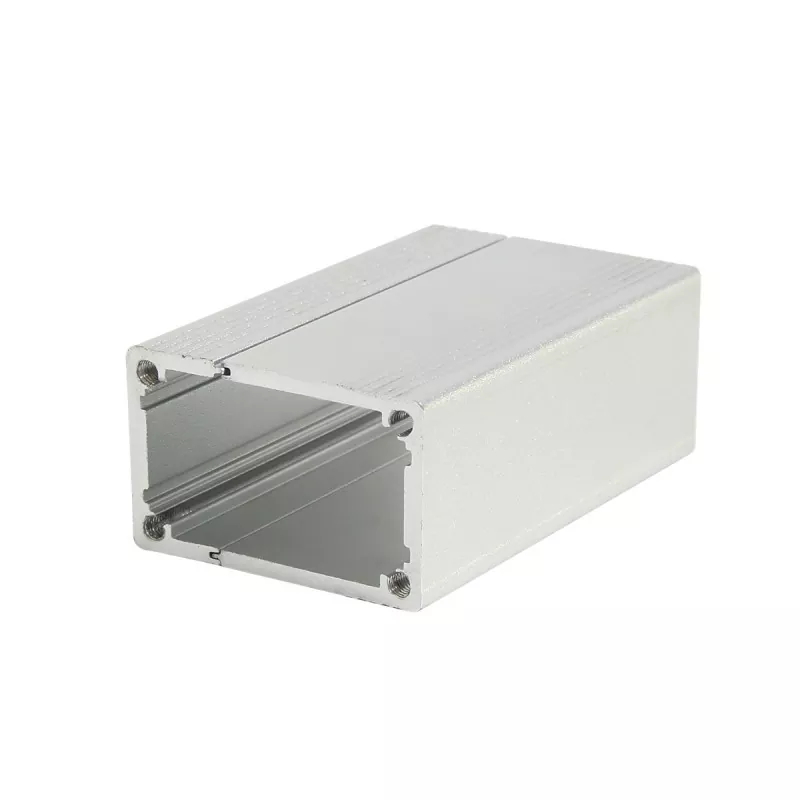

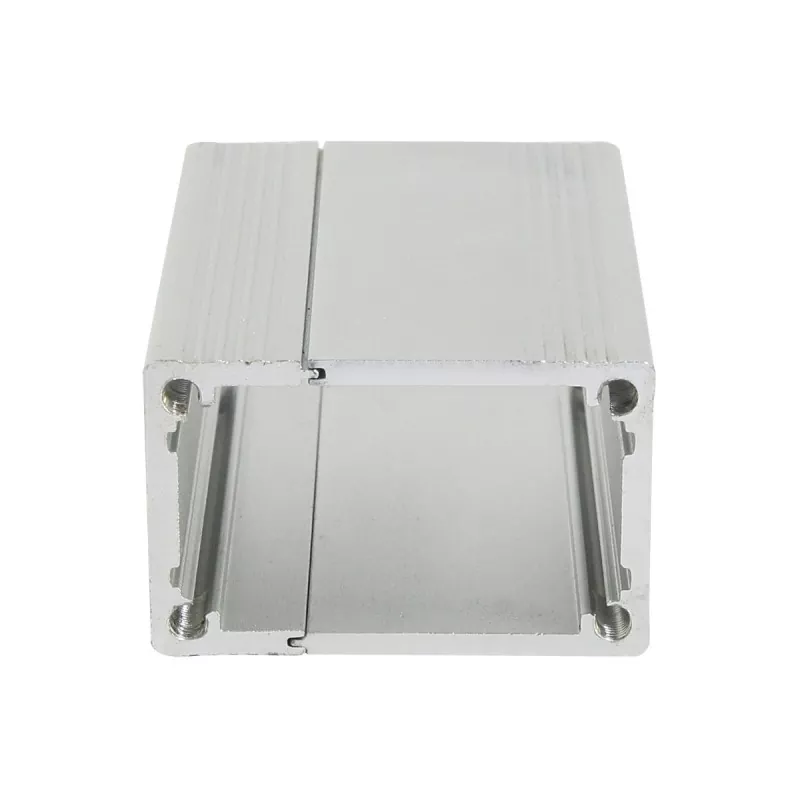

Aluminiowa obudowa o wymiarach 40 × 25 mm to obudowa z wytłaczanego aluminium przeznaczona do małych i średnich modułów elektronicznych, płytek drukowanych i wbudowanych urządzeń elektronicznych.

Przekrój poprzeczny 40 × 25 mm to stosunkowo kompaktowa specyfikacja płaskiego profilu. W porównaniu z mniejszymi obudowami elektronicznymi może zapewnić więcej miejsca na wewnętrzne rozmieszczenie płytek PCB, komponentów obwodów i zespołów interfejsów, nie zwiększając jednocześnie znacząco całkowitego rozmiaru urządzenia. Dlatego nadaje się do produktów elektronicznych, które muszą kontrolować głośność zewnętrzną, montować płytki drukowane i integrować wiele interfejsów.

Ten typ obudowy z wytłaczanego aluminium zwykle wykorzystuje profil jako główny korpus, utworzony przez przycięcie o stałej długości do wymaganej długości, a następnie obróbkę CNC, wiercenie, gwintowanie, otwory interfejsowe i montaż płyty końcowej zgodnie ze strukturą produktu.

W przypadku produktów elektronicznych wymagających długoterminowej produkcji masowej, znormalizowana konstrukcja z wytłaczanego aluminium o wymiarach 40 × 25 mm pomaga również zmniejszyć złożoność projektowania konstrukcji obudowy i obróbki.

Podstawowe zalety

1. Przekrój płaski, odpowiedni do kompaktowych urządzeń elektronicznych

40×25mm to nie tylko dążenie do „małości”, ale osiągnięcie równowagi pomiędzy wymiarami urządzenia a wewnętrzną przestrzenią montażową.

Wysokość przekroju poprzecznego wynosząca 25 mm utrzymuje ogólny profil obudowy na niskim poziomie, podczas gdy szerokość 40 mm zapewnia pewną boczną przestrzeń do rozmieszczenia płytek PCB i wewnętrznych komponentów elektronicznych.

Dlatego bardziej nadaje się do:

• Małe moduły sterujące PCB
• Moduły akwizycji danych
• Moduły konwersji sygnału
• Moduły komunikacyjne
• Moduły elektroniczne IoT
• Przemysłowe elektroniczne moduły sterujące

Jest szczególnie odpowiedni dla produktów, które wymagają centralnej instalacji płytek drukowanych, interfejsów i niewielkiej liczby komponentów elektronicznych w jednej kompaktowej obudowie.

2. Bardziej odpowiedni do łączonego projektu PCB i interfejsu

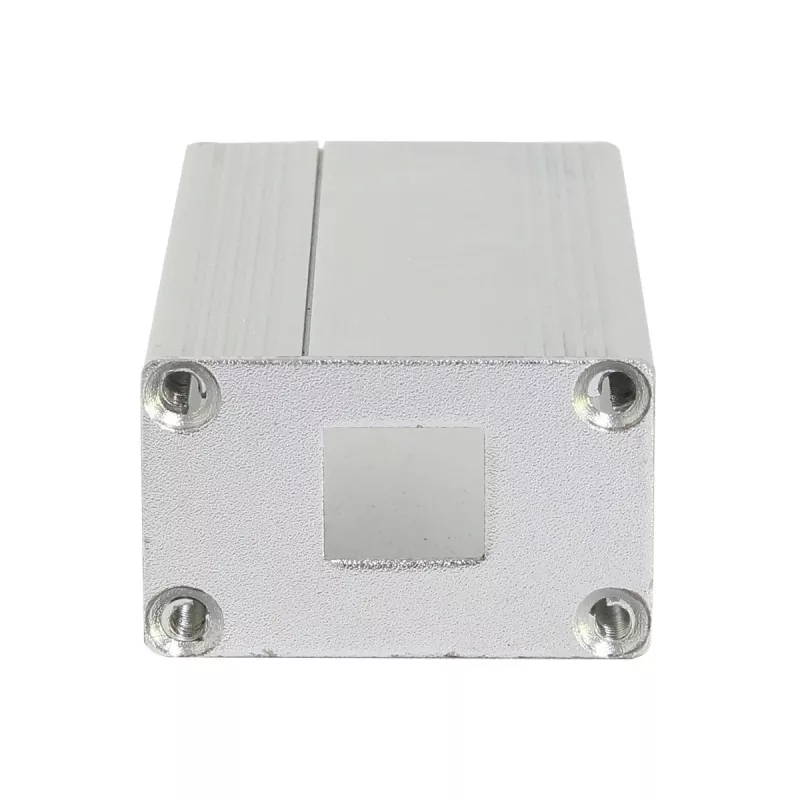

W przypadku wielu urządzeń elektronicznych obudowa musi pomieścić nie tylko płytkę drukowaną, ale także z boku lub na końcu zapewnić interfejsy USB, DC, zasilanie, komunikację, sygnał i inne.

Wymiary 40×25 mm mogą zapewnić więcej przestrzeni konstrukcyjnej niż w przypadku bardzo małych specyfikacji, przy jednoczesnym zachowaniu stosunkowo niewielkich rozmiarów produktu.

Zgodnie z rzeczywistym projektem obudowa może zostać poddana obróbce mechanicznej w celu:

• Otwory interfejsu
• Dziury mocy
• Otwory interfejsu komunikacyjnego
• Otwory na kontrolki
• Dziury na guziki
• Otwory montażowe
• Gwintowane otwory
• Obróbka konstrukcji mocującej PCB

Tworząc w ten sposób kompletną obudowę urządzenia elektronicznego.

3. Długość można regulować zgodnie z wewnętrznymi modułami elektronicznymi

40×25mm określa przede wszystkim przekrój profilu, a nie końcową długość produktu.

Dlatego cięcie o stałej długości można wykonać w zależności od długości płytki drukowanej, modułu obwodu i komponentów wewnętrznych.

W przypadku produktów o różnych długościach można zastosować tę samą specyfikację przekroju, a obudowy o różnych rozmiarach można formować poprzez dostosowanie długości profilu aluminiowego, co jest korzystne przy projektowaniu serii produktów elektronicznych.

4. Struktura wytłaczania aluminium ułatwia późniejszą precyzyjną obróbkę

Obudowa z wytłaczanego aluminium o wymiarach 40 × 25 mm nie ogranicza się do stosowania jako prosta „skrzynka aluminiowa”.

Zgodnie z rysunkami produktu można przeprowadzić dalszą obróbkę: Cięcie → Obróbka CNC → Wiercenie → Gwintowanie → Obróbka powierzchni → Grawerowanie laserowe/sitodruk → Kontrola → Montaż.

Dzięki temu można go stopniowo obrabiać od podstawowego profilu do obudowy elektroniki spełniającej określone wymagania konstrukcyjne urządzenia.

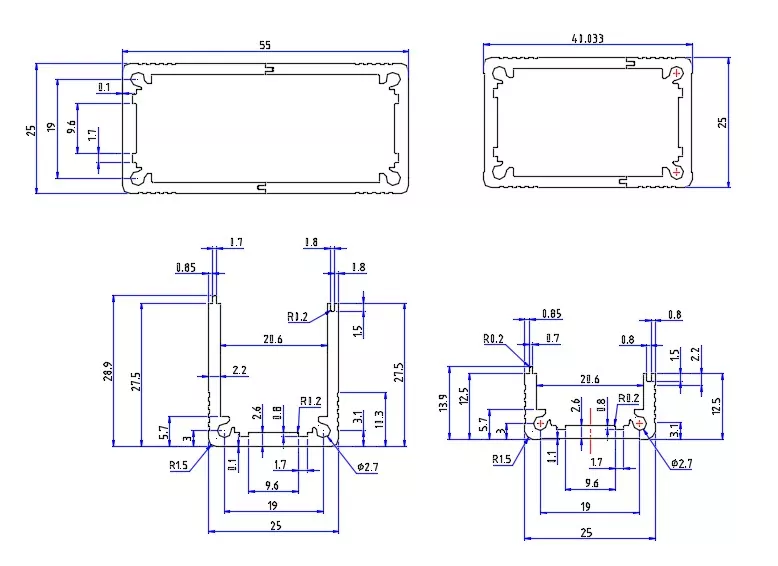

Dane techniczne

Aplikacje produktów

Aluminiowa obudowa PCB o wymiarach 40 × 25 mm do płytek elektronicznych jest bardziej odpowiednia dla urządzeń o ograniczonej objętości, ale wymagających określonej ilości wewnętrznych elementów elektronicznych i przestrzeni interfejsu.

1. Przemysłowe moduły sterujące

Rozmiar 40×25 mm można zastosować w przypadku niektórych kompaktowych przemysłowych modułów elektronicznych, takich jak:

• Moduły rozszerzeń PLC
• Moduły wejść/wyjść
• Przemysłowe moduły sterujące
• Moduły konwersji sygnału
• Moduły akwizycji danych
• Wbudowane kontrolery
• Moduły elektroniczne urządzeń automatyki

Produkty te zwykle wymagają instalacji płytek PCB i ułożenia w obudowie interfejsów zasilania, sygnału lub komunikacji, dlatego wymagają większej obróbki strukturalnej niż zwykłe nieperforowane powłoki ochronne.

2. Sprzęt do gromadzenia danych i przetwarzania sygnałów

Nadaje się do:

• Moduły akwizycji danych
• Moduły akwizycji sygnału
• Przetworniki sygnału
• Moduły przetwarzania danych
• Moduły monitorujące
• Moduły interfejsu czujnika

Produkty te zwykle nie są duże, ale wymagają wewnętrznej instalacji płytek PCB, okablowania lub komponentów interfejsu. Wymiary 40×25 mm zapewniają stosunkowo kompaktową przestrzeń montażową.

3. Elektroniczne moduły komunikacyjne i sieciowe

Może być stosowany do:

• Moduły komunikacyjne
• Moduły transmisji danych
• Urządzenia do konwersji sygnału
• Wbudowane urządzenia komunikacyjne
• Moduły elektroniczne komunikacji sieciowej
• Moduły sterujące komunikacją bezprzewodową

Długość obudowy można dostosować do wewnętrznej płytki drukowanej, a dla pozycji interfejsu można przeprowadzić obróbkę końcową.

4. Internet rzeczy i inteligentne urządzenia elektroniczne

Dla niektórych odpowiedni jest również format 40 × 25 mm:

• Moduły sterujące IoT
• Inteligentne moduły monitorujące
• Urządzenia do zdalnego gromadzenia danych
• Inteligentne moduły czujników
• Wbudowane urządzenia elektroniczne
• Inteligentne terminale sterujące

W przypadku produktów, które wymagają integracji płytek PCB, interfejsów i komponentów elektronicznych w mniejszej objętości, specyfikacja ta zapewnia dobre możliwości adaptacji.

5. Małe przyrządy i testowe moduły elektroniczne

Może być również stosowany do:

• Moduły pomiarowe
• Moduły detekcyjne
• Przetestuj moduły elektroniczne
• Sprzęt do monitorowania sygnału
• Moduły elektroniczne wewnątrz instrumentów
• Małe urządzenia sterujące

To, czy ostatecznie będzie odpowiednie dla konkretnego urządzenia, zależy głównie od wymiarów płytki drukowanej, wysokości komponentów wewnętrznych, układu interfejsu i metody montażu, a nie tylko od rozmiaru przekroju obudowy.

Co można dostosować?

Obróbka powierzchniowa i obróbka wyglądu

Obudowa aluminiowa o wymiarach 40×25mm może zostać poddana późniejszej obróbce powierzchniowej zgodnie z wymogami wyglądu produktu finalnego.

W zależności od rzeczywistych wymagań produktu można wybrać następujące opcje:

• Anodowanie
• Obróbka powierzchni aluminium
• Grawerowanie laserowe
• Druk sitodrukowy
• Obróbka logo
• Inna obróbka wyglądu wymagana przez rysunki

Jeśli klient ma określony kolor, efekt powierzchni lub położenie logo, można to potwierdzić na etapie pobierania próbek.

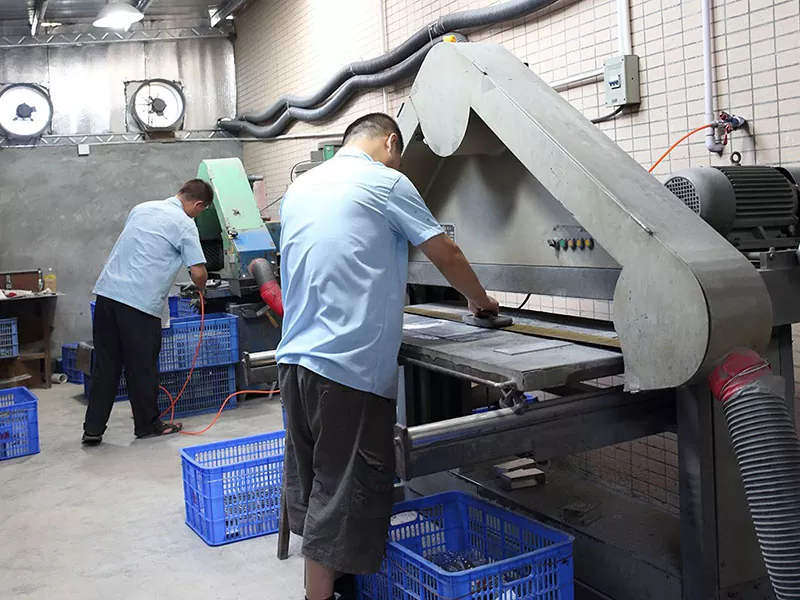

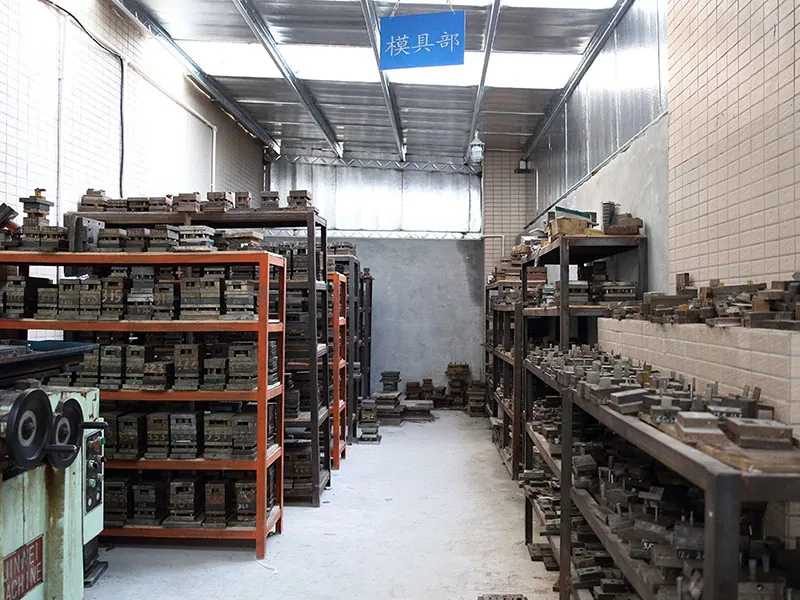

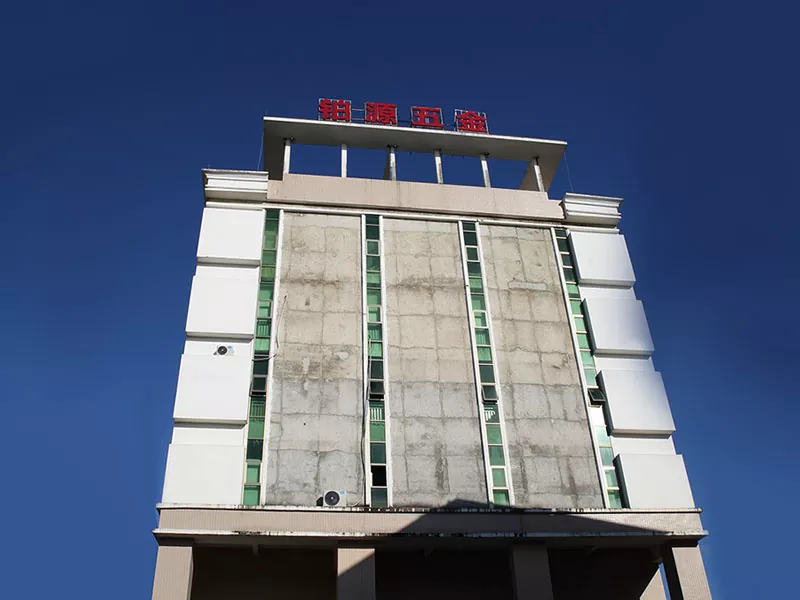

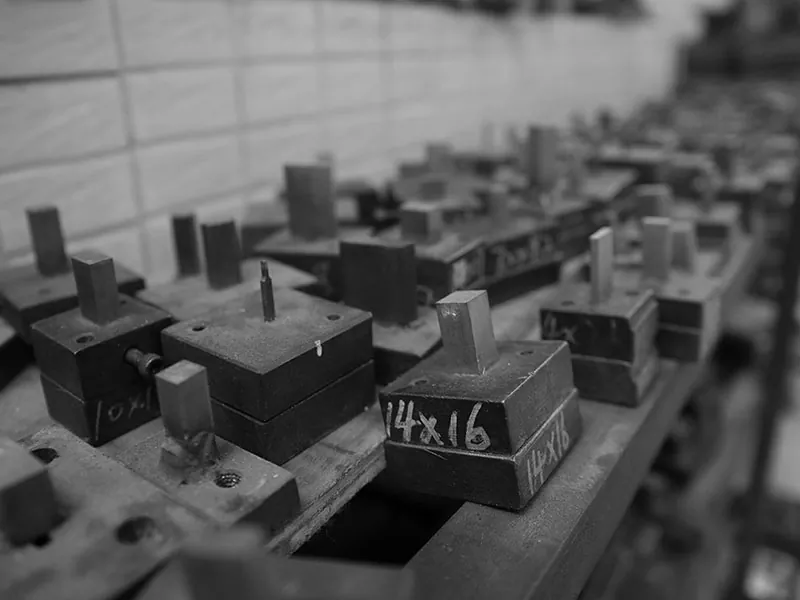

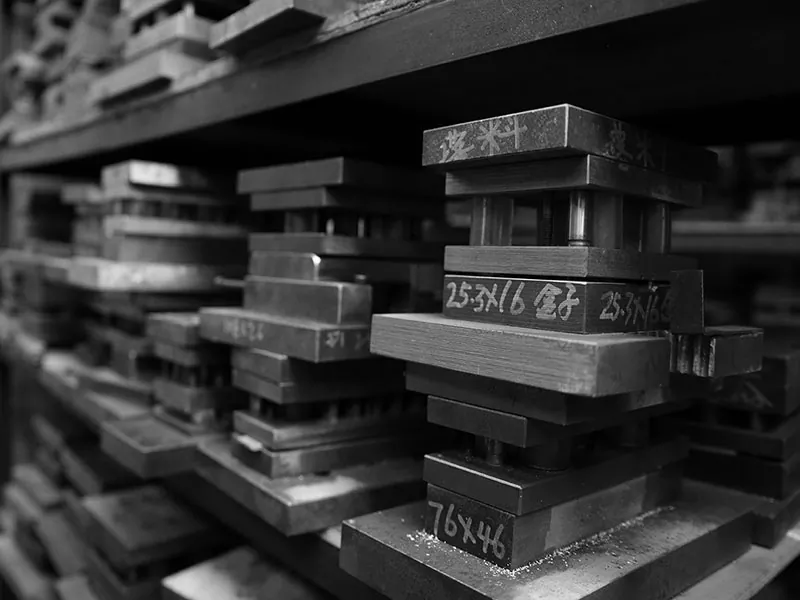

Pokaz warsztatowy

Często zadawane pytania

Do jakiego typu PCB nadaje się aluminiowa obudowa 40×25mm?

Bardziej odpowiedni do małych i średnich płytek PCB i elektronicznych modułów funkcyjnych, zwłaszcza urządzeń kompaktowych, które wymagają jednoczesnego rozmieszczenia interfejsów, otworów montażowych lub niewielkiej liczby elementów elektronicznych. Konieczne jest szczegółowe potwierdzenie na podstawie rzeczywistych wymiarów PCB i wysokości komponentów.

Czy można dostosować długość aluminiowej obudowy 40×25 mm?

Tak. 40 × 25 mm reprezentuje rozmiar przekroju profilu, a rzeczywista długość obudowy może być obrabiana o stałej długości zgodnie z płytką PCB i strukturą urządzenia.

Czy aluminiową obudowę PCB o wymiarach 40 × 25 mm do płytek elektronicznych można obrabiać zgodnie z moimi rysunkami?

Tak. Profil, długość, interfejsy, otwory montażowe, otwory gwintowane i inne wymagania dotyczące obróbki CNC można potwierdzić na podstawie rysunków 2D lub 3D.

Czy interfejsy można instalować w aluminiowej obudowie 40×25mm?

Tak. Otwory mogą być obrabiane zgodnie z rzeczywistymi pozycjami interfejsów produktu, w tym interfejsów zasilania, USB, komunikacji i innych interfejsów sygnałowych.

Czy można obrabiać otwory montażowe i gwintowane?

Tak. Wiercenie, gwintowanie i pokrewną obróbkę CNC można wykonać zgodnie z metodą montażu produktu.

Czy rozmiar 40×25 mm nadaje się do przemysłowych urządzeń sterujących?

Nadaje się do niektórych kompaktowych przemysłowych modułów sterujących, modułów we/wy, modułów gromadzenia danych, modułów konwersji sygnałów itp. Konieczne jest ostateczne potwierdzenie w oparciu o płytkę drukowaną i strukturę wewnętrzną.
