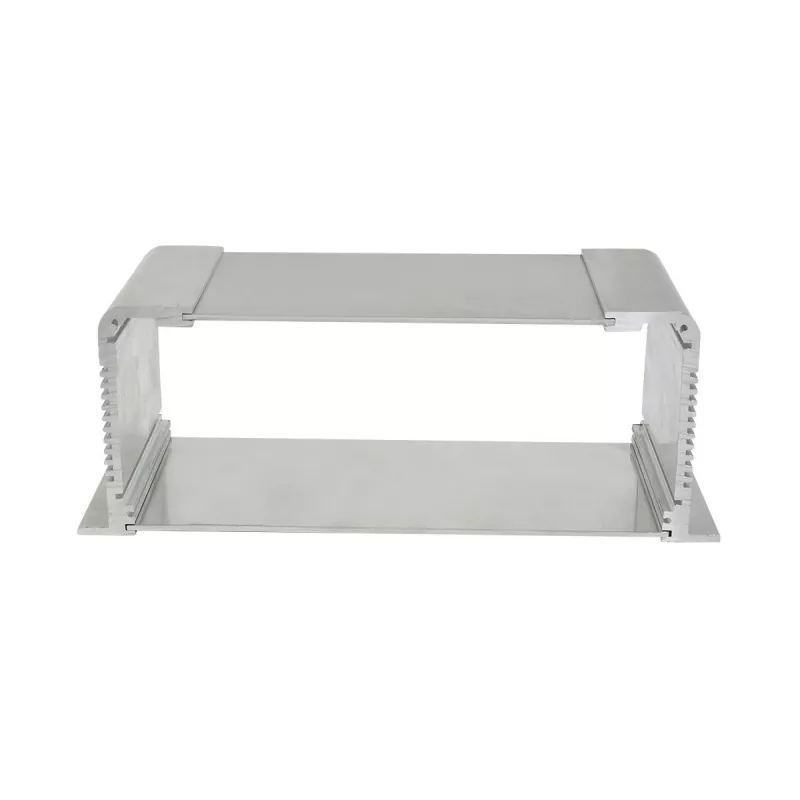

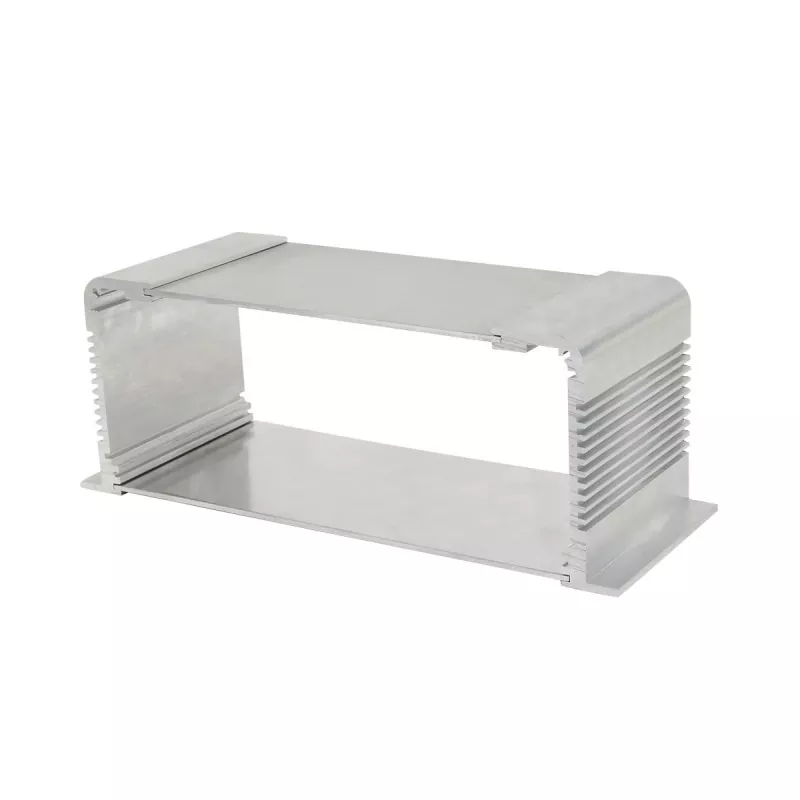

Obudowa elektroniki przemysłowej z wytłaczanego aluminium o średnicy 73,5 mm

Obudowa elektroniki przemysłowej z wytłaczanego aluminium o grubości 73,5 mm ma konstrukcję z profilu aluminiowego. Wysokość obudowy jest stała i wynosi 73,5 mm, a długość i szerokość można dostosować do wewnętrznej przestrzeni urządzenia, wymiarów PCB i wymagań montażowych. Przednie i tylne panele można poddać obróbce CNC zgodnie z interfejsami sprzętu i wymaganiami operacyjnymi, z otworami interfejsu, otworami montażowymi, gwintowanymi otworami i innymi konstrukcjami, dzięki czemu obudowa może pasować do określonego sprzętu elektronicznego.

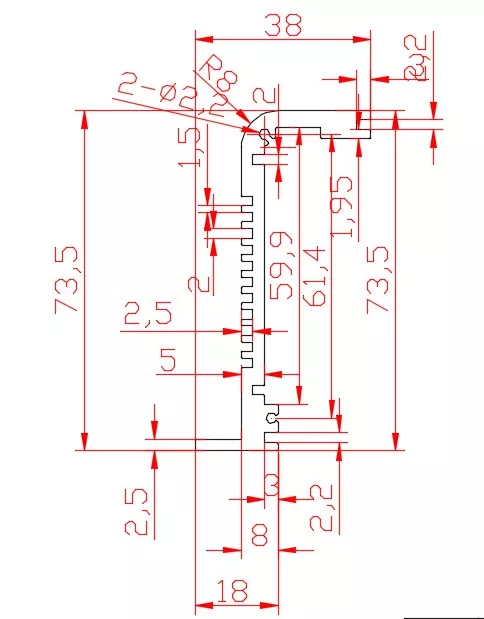

Struktura produktu

Podstawowe zalety

1. Stała wysokość 73,5 mm, odpowiednia dla bardziej złożonych konstrukcji wewnętrznych

W porównaniu z niskoprofilowymi obudowami, takimi jak 30 mm i 35 mm, wysokość 73,5 mm zapewnia większą przestrzeń do montażu w pionie i może pomieścić więcej wewnętrznych elementów elektronicznych.

Jest szczególnie odpowiedni do przemysłowego sprzętu elektronicznego, który wymaga jednoczesnej instalacji płytek PCB, komponentów elektrycznych, złączy i okablowania wewnętrznego.

2. Długość i szerokość dostosowywana do wymagań

Wysokość produktu jest ustalona na 73,5 mm, ale długość i szerokość można zaprojektować zgodnie z wymiarami wyposażenia klienta.

Odpowiednią długość i szerokość podwozia można określić na podstawie:

· Wymiary PCB

· Układ komponentów wewnętrznych

· Pozycje interfejsu

· Miejsce montażowe

· Całkowite wymiary sprzętu

3. Wbudowane gniazda kart PCB

Wewnątrz obudowy można zaprojektować gniazda kart PCB, aby zapewnić pozycjonowanie i wsparcie dla płytek drukowanych, umożliwiając stabilniejszy montaż płytki drukowanej wewnątrz obudowy.

W przypadku przemysłowego sprzętu elektronicznego zawierającego wiele płytek PCB lub wymagającego stałego położenia płytek drukowanych, ta konstrukcja jest szczególnie wygodna.

4. Internal Mounting Grooves for Convenient Component Layout

Wewnętrzne rowki montażowe można zaprojektować w koordynacji z wewnętrzną konstrukcją urządzenia, służącą do montażu lub mocowania różnych elementów elektronicznych.

W porównaniu z prostą obudową typu wnękowego, konstrukcja ta jest bardziej odpowiednia dla sprzętu elektronicznego wymagającego wewnętrznego układu modułowego.

5. Struktura profilu aluminiowego równoważy wsparcie strukturalne i rozpraszanie ciepła

Profil aluminiowy ma dobrą wytrzymałość konstrukcyjną i przewodność cieplną i może służyć jako wsparcie konstrukcyjne dla sprzętu elektronicznego, wspomagając jednocześnie wewnętrzne przewodzenie ciepła.

W przypadku przemysłowego sprzętu elektronicznego, który musi pracować przez długi czas, można zaprojektować odpowiednie struktury odprowadzające ciepło w połączeniu z układem komponentów wewnętrznych.

6. Panele przednie i tylne mogą być obrabiane CNC

W zależności od interfejsów sprzętu i wymagań operacyjnych, przednie i tylne panele mogą być obrabiane CNC, w tym:

· Otwory interfejsu

· Otwory montażowe

· Otwory gwintowane

· Dziurki na guziki

· Otwory świetlne wskaźników

· Obszar wyświetlania

· Inne niestandardowe otwory

Dzięki temu obudowa może dopasować się do układu interfejsu rzeczywistego sprzętu elektronicznego.

Dane techniczne

Dlaczego warto wybrać wysokość 73,5 mm?

73,5 mm to nie tylko zwiększenie wysokości obudowy, ale bardziej odpowiednie dla przemysłowego sprzętu elektronicznego o bardziej złożonych strukturach wewnętrznych.

W porównaniu z obudową z profilu aluminiowego o niższej wysokości, obudowa z wytłaczanego aluminium do elektroniki przemysłowej o średnicy 73,5 mm może zapewnić większą wewnętrzną przestrzeń pionową, bez zmiany formy konstrukcyjnej obudowy z profilu aluminiowego, oferując więcej miejsca dla następujących projektów:

· Łączony montaż wielu płytek PCB

· Jednoczesny montaż płytek PCB i innych modułów elektronicznych

· Więcej złączy i interfejsów

· Wewnętrzne prowadzenie kabli

· Rozkład przestrzenny pomiędzy elementami elektronicznymi

· Wewnętrzne wsporniki montażowe

· Komponenty elektroniczne wymagające określonej przestrzeni do odprowadzania ciepła

Dlatego ta obudowa o średnicy 73,5 mm jest bardziej odpowiednia dla przemysłowego sprzętu elektronicznego z bardziej funkcjonalnymi modułami i bardziej złożonymi strukturami wewnętrznymi.

Obowiązujące pola

W porównaniu z przemysłową obudową sterującą o średnicy 70 mm, ten produkt o średnicy 73,5 mm nie ogranicza się do samego „sterowania przemysłowego”, ale jest bardziej odpowiedni jako platforma podwozia ogólnego przeznaczenia dla przemysłowego sprzętu elektronicznego.

1. Przemysłowy elektroniczny sprzęt sterujący

Nadaje się do przemysłowego sprzętu elektronicznego zawierającego wewnętrznie płytki sterujące, moduły interfejsów i wiele komponentów elektronicznych.

Wysokość wewnętrzna 73,5 mm może zapewnić większą przestrzeń montażową dla tablic kontrolnych i innych komponentów.

2. Sprzęt do gromadzenia i przetwarzania danych przemysłowych

Nadaje się do gromadzenia danych, przetwarzania sygnałów, przesyłania danych i podobnego sprzętu.

W przypadku sprzętu wymagającego instalacji płytek PCB, modułów interfejsów i wewnętrznych struktur połączeń długość i szerokość obudowy można dostosować do wymiarów PCB.

3. Przemysłowy sprzęt komunikacyjny

Nadaje się do komunikacji przemysłowej, konwersji interfejsów i sprzętu elektronicznego sterującego komunikacją.

Panele przedni i tylny mogą być wykonane na zamówienie zgodnie z układem RJ45, portów szeregowych, interfejsów komunikacyjnych i innych złączy.

4. Moduły elektroniczne urządzeń automatyki

Może służyć jako niezależny elektroniczny moduł sterujący lub obudowa modułu funkcyjnego w urządzeniach automatyki.

Wewnętrzne gniazda kart i rowki montażowe mogą pomóc w rozmieszczeniu różnych komponentów elektronicznych zgodnie ze strukturą sprzętu.

5. Moduły przetwarzania sygnałów i elektroniczne

Nadaje się do sprzętu do przetwarzania sygnału, który wymaga wewnętrznej instalacji wielu modułów elektronicznych, płytek drukowanych i złączy.

W porównaniu z obudową o małej wysokości, 73,5 mm może zapewnić więcej przestrzeni wewnętrznej, ułatwiając bardziej złożone kombinacje modułów.

6. Przemysłowe urządzenia elektroniczne

W przypadku sprzętu, który wymaga integracji płytek drukowanych, interfejsów i wewnętrznych komponentów elektronicznych w niezależną obudowę, integrację urządzeń można osiągnąć poprzez niestandardową długość i szerokość oraz otwory w panelach.

Konfigurowalne elementy

Możliwość obróbki 3-osiowej CNC

Boyuan Hardware obecnie wykorzystuje 3-osiową obróbkę CNC i może wykonywać odpowiednią precyzyjną obróbkę profili i paneli aluminiowych.

Zgodnie z rysunkami produktu można wykonać następujące czynności:

· Otwory CNC

· Obróbka otworu montażowego

· Obróbka otworów gwintowanych

· Wpuszczane otwory

· Pogłębienie otworów

· Obróbka obszaru interfejsu

· Obróbka dziurek na guziki

· Obróbka otworów ze wskaźnikiem świetlnym

· Obróbka obszaru wyświetlacza

· Obróbka logo i oznakowania

· Inna obróbka konstrukcyjna paneli

W przypadku przemysłowego sprzętu elektronicznego wymagającego wielu interfejsów lub złożonych układów paneli, obróbkę można przeprowadzić zgodnie z rzeczywistymi rysunkami.

Proces produkcyjny

Rysunki produktu → Potwierdź stałą wysokość 73,5 mm → Potwierdź długość/szerokość → Potwierdź płytkę PCB i strukturę wewnętrzną → Obróbka profili aluminiowych → Cięcie o stałej długości → 3-osiowa obróbka CNC → Obróbka panelu przedniego i tylnego → Obróbka powierzchni → Kontrola wymiarów i wyglądu → Montaż → Kontrola gotowego produktu → Opakowanie

Przed formalną produkcją można potwierdzić, zgodnie z rysunkami klienta:

· Wymiary zewnętrzne podwozia

· Wymiary PCB

· Pozycje gniazd kart

· Wewnętrzne pozycje montażowe

· Interfejsy na panelu przednim i tylnym

· Sposób montażu

· Struktura rozpraszania ciepła

· Obróbka powierzchni i kolor

Zmniejsza to problemy z niedopasowaniem konstrukcyjnym podczas późniejszego montażu.

Kontrola jakości

Podczas produkcji wyrobów, zgodnie z rzeczywistymi wymaganiami, można wykonać następujące czynności:

· Kontrola wyglądu

· Kontrola długości, szerokości i wysokości

· Kontrola wymiarów obróbki CNC

· Kontrola położenia otworu

· Kontrola gwintu

· Kontrola montażu panelu

· Kontrola obróbki powierzchni

· Kontrola montażu gotowego produktu

Koncentrujemy się na sprawdzeniu wymiarów obudowy, konstrukcji montażowych PCB, pozycji interfejsów i dopasowania montażowego.

Pokaz warsztatowy

Często zadawane pytania

P1: Czy 73,5 mm to stała wysokość podwozia?

Tak. Wysokość tej serii wynosi stałą 73,5 mm, a długość i szerokość można dostosować do wymagań sprzętowych.

P2: Czy można dostosować długość i szerokość?

Tak. Długość i szerokość można dostosować do wymiarów PCB, wewnętrznych komponentów elektronicznych i ogólnych wymiarów sprzętu.

P3: Czy obudowa ma wewnętrzne gniazda kart PCB?

Tak. Konstrukcja produktu wyposażona jest w gniazda na karty PCB, które można dopasować do rzeczywistych wymiarów PCB i metod montażu.

P4: Czy wewnątrz można zainstalować wiele modułów elektronicznych?

Tak. Przestrzeń wewnętrzna 73,5 mm jest stosunkowo duża i odpowiednia dla sprzętu, który wymaga zainstalowania wielu płytek PCB, modułów elektronicznych, złączy i wewnętrznego okablowania.

P5: Czy interfejsy mogą być obrabiane na przednim i tylnym panelu?

Tak. Przednie i tylne panele można obrobić za pomocą otworów interfejsowych, otworów montażowych, otworów gwintowanych, otworów na guziki, otworów na lampki kontrolne i inne konstrukcje za pomocą 3-osiowego CNC.

P6: Czy obudowa elektroniki przemysłowej z wytłaczanego aluminium o średnicy 73,5 mm może być wykonana w różnych kolorach?

Tak. Kolor części aluminiowych można dostosować do wymagań produktu, a konkretne rozwiązanie do obróbki powierzchni można potwierdzić zgodnie z wymaganiami projektu.

P7: Ile osi ma Twoje CNC?

Currently, 3-axis CNC machining is mainly used.

P8: Czy obudowę można dostosować zgodnie z moimi rysunkami PCB?

Długość, szerokość obudowy, gniazda kart i konstrukcje montażowe można potwierdzić zgodnie z rysunkami produktu, wymiarami PCB i wewnętrznymi wymaganiami montażowymi dostarczonymi przez klienta.
