Niskoprofilowa obudowa z aluminium o średnicy 34,9 mm do urządzeń elektronicznych

Niskoprofilowa obudowa z aluminium o grubości 34,9 mm do urządzeń elektronicznych ma konstrukcję z profilu aluminiowego. Wysokość obudowy jest stała i wynosi 34,9 mm, a długość i szerokość można dostosować do wymiarów PCB, układu komponentów wewnętrznych i wymagań dotyczących instalacji sprzętu.

Wnętrze obudowy zawiera gniazda na karty PCB i rowki montażowe, które można wykorzystać do pozycjonowania płytek PCB, montażu modułów wewnętrznych i mocowania strukturalnego. Sam profil aluminiowy ma pewną zdolność odprowadzania ciepła i zapewnia przestrzeń do odprowadzania ciepła w połączeniu ze strukturą produktu.

W porównaniu z ultracienką obudową o niższej wysokości, wysokość 34,9 mm pozwala zachować niski profil, zapewniając jednocześnie większą przestrzeń montażową dla płytek PCB, interfejsów i wewnętrznych komponentów elektronicznych, odpowiednią dla sprzętu elektronicznego, który wymaga równowagi pomiędzy kompaktowymi wymiarami a wewnętrzną przestrzenią montażową.

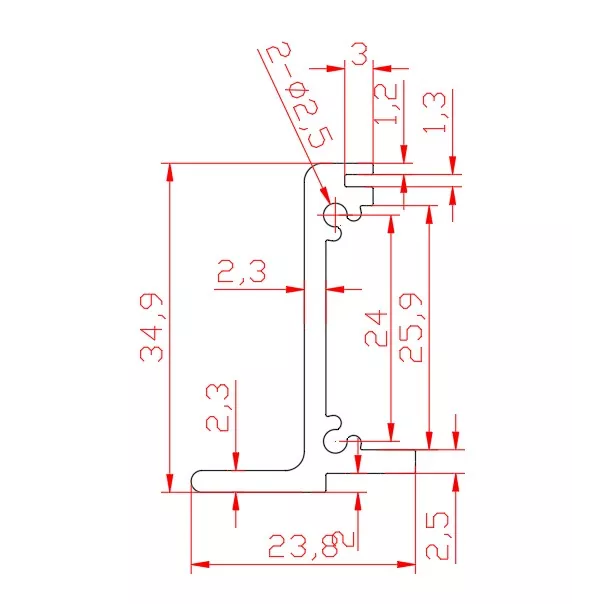

Struktura produktu

Zalety projektu

1. Stała wysokość 34,9 mm, odpowiednia dla niskoprofilowych urządzeń elektronicznych

34,9 mm to stosunkowo niska wysokość obudowy, która może zmniejszyć całkowitą przestrzeń zajmowaną przez sprzęt.

W porównaniu z obudową elektroniki o zwykłej wysokości, ta niskoprofilowa konstrukcja jest bardziej odpowiednia do zastosowań, w których obowiązują wymagania dotyczące grubości urządzenia, wysokości montażu lub całkowitej objętości.

2. Długość i szerokość dostosowywana do wymagań sprzętowych

Wysokość produktu jest ustalona na 34,9 mm, ale długość i szerokość nie są stałymi wymiarami.

Odpowiednią długość i szerokość można określić na podstawie:

• Wymiary PCB
• Układ komponentów
• Liczba interfejsów
• Wewnętrzna pozycja montażowa
• Wymiary całkowite wyposażenia
• Przestrzeń montażowa

Dlatego tę samą konstrukcję profilu 34,9 mm można zastosować do urządzeń elektronicznych o różnych rozmiarach.

3. Wbudowane gniazda kart PCB umożliwiające wygodny montaż płytek drukowanych

Wnętrze obudowy wyposażone jest w gniazdo kart, które można wykorzystać do pozycjonowania i montażu płytek PCB.

W porównaniu z mocowaniem płytki PCB wyłącznie za pomocą śrub, konstrukcja gniazd kart pozwala na umieszczenie płytki PCB wzdłuż wewnętrznej konstrukcji obudowy, co również pomaga w utrzymaniu porządku we wnętrzu.

4. Wewnętrzne rowki montażowe ułatwiają budowę modułową

Wewnętrzne rowki montażowe można wykorzystać do montażu różnych wewnętrznych elementów konstrukcyjnych, takich jak:

• PCB
• Wsporniki montażowe
• Moduły elektroniczne
• Elementy mocujące

W przypadku sprzętu, który wymaga rozmieszczenia wielu komponentów na ograniczonej wysokości, rowki montażowe mogą zapewnić bardziej elastyczną konstrukcję wewnętrzną.

5. Struktura profilu aluminiowego równoważy wytrzymałość strukturalną i rozpraszanie ciepła

Korpus podwozia z profilu aluminiowego służy nie tylko do ochrony wewnętrznych elementów elektronicznych, ale także zapewnia stabilne wsparcie konstrukcyjne.

Aluminium charakteryzuje się dobrą przewodnością cieplną, a w połączeniu z konstrukcją samego profilu może być stosowane w sprzęcie elektronicznym wymagającym określonej zdolności odprowadzania ciepła.

6. Panele przednie i tylne mogą być obrabiane CNC

Panele przedni i tylny mogą zostać poddane obróbce zgodnie z ostatecznym układem interfejsu urządzenia, na przykład:

• Otwory interfejsu USB
• Otwory interfejsu zasilania
• Otwory interfejsu komunikacyjnego
• Otwory na kontrolki
• Dziury na guziki
• Otwory montażowe
• Inne otwory o specjalnym kształcie

Dzięki temu obudowa może być dopasowana do układu interfejsów konkretnych urządzeń elektronicznych.

Dane techniczne

Obowiązujące pola

1. Małe urządzenia do gromadzenia danych

Nadaje się do małych urządzeń elektronicznych, które wymagają instalacji płytek PCB, interfejsów i modułów gromadzenia danych.

Niskoprofilowa konstrukcja o grubości 34,9 mm pomaga kontrolować ogólną głośność urządzenia, a konfigurowalną długość i szerokość można dostosować do układu PCB i interfejsu.

2. Moduły komunikacyjne i interfejsowe

Nadaje się do interfejsów komunikacyjnych, konwersji sygnałów i modułów elektronicznych typu połączeniowego.

Panele przedni i tylny można poddać obróbce CNC w zależności od liczby i typów interfejsów, natomiast wewnętrzne gniazda kart można wykorzystać do pozycjonowania PCB.

3. Wbudowane urządzenia elektroniczne

W przypadku modułów elektronicznych, które muszą być instalowane wewnątrz sprzętu, szaf sterowniczych lub w innych ograniczonych przestrzeniach, niskoprofilowa obudowa może zmniejszyć wymagania dotyczące przestrzeni montażowej.

4. Przemysłowe moduły elektroniczne

Nadaje się do niektórych małych przemysłowych modułów elektronicznych, które wymagają niezależnej ochrony obudowy, takich jak moduły sterujące, moduły interfejsów i moduły przetwarzania danych.

5. Internet Rzeczy i inteligentne urządzenia elektroniczne

W przypadku urządzeń elektronicznych, które wymagają integracji płytek PCB, modułów komunikacyjnych i interfejsów w kompaktowej obudowie, wysokość 34,9 mm pozwala osiągnąć równowagę między wymiarami urządzenia a przestrzenią wewnętrzną.

Konfigurowalne elementy

Proces produkcyjny

Klient dostarcza wymiary/rysunki

↓

Potwierdź stałą wysokość i długość/szerokość wynoszącą 34,9 mm

↓

Potwierdź wymagania dotyczące PCB, interfejsów i wewnętrznego montażu

↓

Obróbka profili aluminiowych

↓

Cięcie długości

↓

3-osiowa obróbka CNC

↓

Obróbka paneli przednich i tylnych

↓

Obróbka powierzchni

↓

Kontrola części

↓

Montaż podwozia

↓

Kontrola gotowego produktu

↓

Pakowanie i wysyłka

Zalety produkcyjne

Ponad 20 lat doświadczenia w produkcji wyrobów aluminiowych

Boyuan Hardware od ponad 20 lat jest głęboko zaangażowany w produkcję wyrobów aluminiowych i produktów związanych z profilami aluminiowymi, mając doświadczenie w produkcji podwozi z profili aluminiowych, obudów aluminiowych, części obrabianych CNC i innych produktów.

Około. Zakład produkcyjny o powierzchni 10 000㎡

Powierzchnia produkcyjna fabryki wynosi około 10 000㎡ i jest zdolna do obróbki produktów aluminiowych, obróbki CNC, wiercenia, gwintowania, obróbki powierzchni, montażu i kontroli.

Około. 300 zestawów istniejących form

Firma posiada około 300 zestawów istniejących form, które można wykorzystać do produkcji i rozwoju produktów z profili aluminiowych o różnych specyfikacjach.

3-osiowa obróbka CNC

Obecnie stosowana jest głównie 3-osiowa obróbka CNC, a wiercenie, gwintowanie, otwieranie i inna obróbka paneli i profili podwozia może być wykonywana zgodnie z rysunkami produktu.

Kontrola jakości

Podczas produkcji można przeprowadzać odpowiednie kontrole zgodnie z wymaganiami produktu, w tym:

• Kontrola wyglądu surowca i profilu
• Kontrola wymiarów długości
• Kontrola wymiarów obróbki CNC
• Kontrola położenia otworu
• Kontrola gwintu
• Kontrola wyglądu panelu
• Kontrola wyglądu obróbki powierzchni
• Kontrola montażu
• Kontrola wyglądu gotowego produktu

W przypadku produktów z wyraźnymi wymaganiami dotyczącymi tolerancji wymiarowych kontrolę można przeprowadzić zgodnie z rysunkami klienta i wymaganiami technicznymi.

Pokaz warsztatowy

Często zadawane pytania

Pytanie 1. Czy wysokość niskoprofilowej obudowy z wytłaczanego aluminium o średnicy 34,9 mm do urządzeń elektronicznych można dostosować?

Wysokość tego modelu jest ustalona na 34,9 mm. Długość i szerokość można dostosować do wymagań sprzętowych.

Pytanie 2. Czy można dostosować długość i szerokość?

Tak. Długość i szerokość można dostosować do rozmiaru PCB, układu komponentów, wymagań interfejsu i przestrzeni instalacyjnej.

Pytanie 3. Czy obudowa może pomieścić płytkę PCB?

Tak. Aluminiowa konstrukcja wytłaczana zawiera wewnętrzne gniazdo PCB do pozycjonowania i instalacji PCB.

Pytanie 4. Czy panele przedni i tylny można dostosować?

Tak. Panele mogą być obrabiane CNC zgodnie z wymaganymi interfejsami, otworami montażowymi, otworami wskaźnikowymi i innymi cechami.

Pytanie 5. Czy można dodać otwory montażowe i gwintowane?

Tak. Otwory montażowe, otwory nawiercone i otwory gwintowane można obrobić zgodnie z rysunkiem produktu.

Pytanie 6. Czy obudowa ma strukturę rozpraszającą ciepło?

Tak. Aluminiowa struktura wytłaczana zapewnia ścieżkę rozpraszania ciepła i może być zaprojektowana w oparciu o układ komponentów wewnętrznych.
