Wbudowana aluminiowa obudowa sterująca o średnicy 42,5 mm

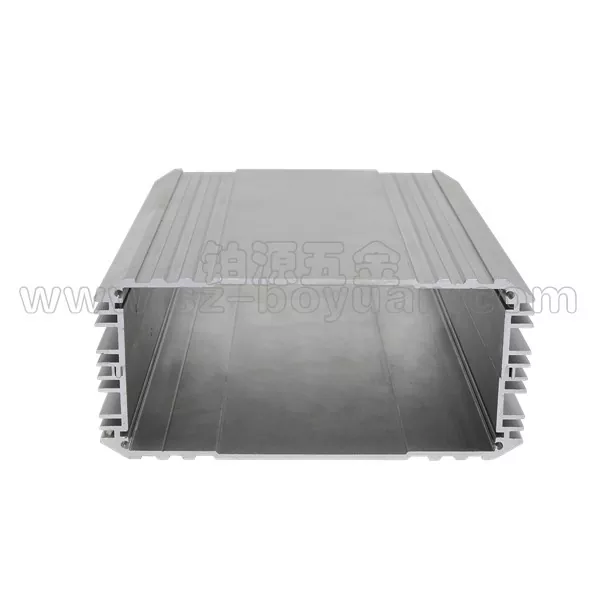

Wbudowana aluminiowa obudowa sterująca o średnicy 42,5 mm ma konstrukcję z profilu aluminiowego. Wysokość jest stała i wynosi 42,5 mm, a długość i szerokość można dostosować do konstrukcji sprzętu, wymiarów PCB i przestrzeni montażowej.

Wnętrze obudowy posiada gniazda na karty PCB i rowki montażowe, służące do pozycjonowania płytek drukowanych, a także montażu wewnętrznych modułów elektronicznych, wsporników i innych części konstrukcyjnych. Konstrukcja profilu aluminiowego ma również pewną zdolność rozpraszania ciepła, odpowiednią dla sprzętu elektronicznego wymagającego wsparcia konstrukcyjnego i podstawowego rozpraszania ciepła.

Wysokość 42,5 mm pozwala zachować stosunkowo kompaktowy profil, zapewniając jednocześnie więcej miejsca na płytki PCB, komponenty elektroniczne, interfejsy i wewnętrzne konstrukcje montażowe niż obudowa niskoprofilowa, dzięki czemu nadaje się do zastosowań, które wymagają osadzenia w innym sprzęcie lub ograniczonych przestrzeniach montażowych, ale nie można zastosować zbyt niskiej konstrukcji obudowy.

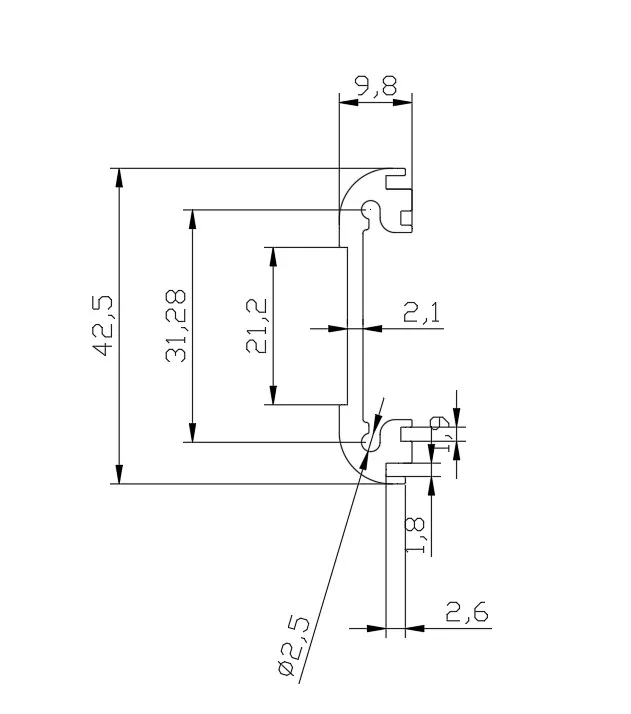

Struktura produktu

Podstawowe zalety

1. Stała wysokość 42,5 mm, odpowiednia do instalacji sprzętu wbudowanego

W porównaniu z ultracienką obudową, wysokość 42,5 mm zapewnia więcej przestrzeni wewnętrznej przy jednoczesnym zachowaniu stosunkowo kompaktowych rozmiarów.

Dla modułów elektronicznych, które muszą być zainstalowane w:

• Szafy sterownicze
• Wyposażenie wnętrza
• Stojaki lub miejsca do montażu sprzętu
• Niestandardowe konstrukcje wyposażenia
• Wewnątrz innych urządzeń elektronicznych

długość i szerokość podwozia można określić w zależności od rzeczywistej przestrzeni montażowej.

2. Możliwość dostosowania długości i szerokości w celu łatwego dopasowania przestrzeni instalacyjnej

Wysokość 42,5 mm wbudowanej aluminiowej przemysłowej obudowy sterującej jest stała i wynosi 42,5 mm, a długość i szerokość można regulować w zależności od konstrukcji urządzenia.

Długość i szerokość podwozia można określić na podstawie:

• Pozycja montażowa
• Wymiary PCB
• Układ komponentów
• Pozycje interfejsu
• Moduły wewnętrzne
• Wymiary całkowite wyposażenia

Konstrukcja ta jest szczególnie odpowiednia dla wbudowanych modułów elektronicznych o niestandardowych rozmiarach.

3. Wewnętrzne gniazda kart PCB umożliwiające wygodne pozycjonowanie płytek drukowanych

Wnętrze obudowy wyposażone jest w gniazda kart PCB, które można ustawić i zamontować zgodnie ze strukturą PCB.

W przypadku sprzętu, który wymaga zintegrowania płytki drukowanej z obudową, gniazda kart mogą ograniczyć użycie dodatkowych części pomocniczych i pomóc w utrzymaniu stabilnej pozycji montażowej płytki drukowanej.

4. Wewnętrzne rowki montażowe wspierają wewnętrzny układ konstrukcyjny

Oprócz gniazd kart PCB, wnętrze obudowy posiada również rowki montażowe, które można wykorzystać do mocowania modułów wewnętrznych, wsporników i innych części konstrukcyjnych.

W przypadku sprzętu, który wymaga integracji wielu komponentów elektronicznych na ograniczonej przestrzeni, układ wewnętrzny można wykonać zgodnie z rzeczywistą strukturą.

5. Struktura profilu aluminiowego równoważy wsparcie strukturalne i rozpraszanie ciepła

Aluminiowy profil stanowiący główny korpus podwozia może zapewnić stabilne podparcie konstrukcyjne.

Jednocześnie samo aluminium ma dobrą przewodność cieplną, a w połączeniu ze strukturą profilu może pomóc sprzętowi elektronicznemu w rozpraszaniu ciepła.

W przypadku produktów o określonych, wyższych wymaganiach dotyczących odprowadzania ciepła, należy określić odpowiednie rozwiązania w zależności od zużycia energii, układu i rzeczywistej konstrukcji termicznej elementów elektronicznych.

6. Panele przedni i tylny obsługują obróbkę interfejsu urządzenia

Panele przedni i tylny mogą zostać poddane obróbce CNC w zależności od konkretnego wyposażenia, na przykład:

• Interfejsy zasilania
• Interfejsy USB
• Interfejsy komunikacyjne
• Kontrolki
• Pikolak
• Otwory montażowe
• Inne interfejsy o specjalnym kształcie

Dzięki temu obudowę można dopasować do układu interfejsu finalnego sprzętu elektronicznego.

Dane techniczne

Obowiązujące pola

Model ten jest zalecany dla podkreślenia „instalacji wbudowanej”, odróżniając go od poprzedniego kompaktowego modelu 35 mm.

1. Wbudowane moduły sterujące

Nadaje się do małych modułów sterujących instalowanych wewnątrz urządzeń automatyki, szaf sterowniczych lub innego sprzętu.

Wysokość 42,5 mm zapewnia stosunkowo dużo miejsca do montażu płytek sterujących i komponentów wewnętrznych, a niestandardowa długość i szerokość pomagają dopasować obudowę do określonej pozycji montażowej.

2. Moduły akwizycji danych

W przypadku sprzętu, który wymaga instalacji obwodów akwizycyjnych, interfejsów i modułów przetwarzania danych, płytkę drukowaną można zamocować w wewnętrznych gniazdach kart PCB, a wymiary obudowy można dostosować do miejsca instalacji sprzętu.

3. Wewnętrzne moduły elektroniczne urządzeń przemysłowych

Nadaje się do modułów elektronicznych, które muszą być zintegrowane z dużymi urządzeniami, takimi jak moduły sterujące, interfejsowe lub przetwarzające sygnały.

Długość i szerokość podwozia można dostosować do wewnętrznej przestrzeni sprzętu, redukując niepotrzebne wymiary zewnętrzne.

4. Wbudowany sprzęt komunikacyjny

Nadaje się do modułów komunikacyjnych lub interfejsowych, które muszą być zainstalowane wewnątrz innego sprzętu.

Panele przednie i tylne można poddać obróbce zgodnie z interfejsem komunikacyjnym, interfejsem zasilania i innymi wymaganiami.

5. Moduły elektroniczne do urządzeń automatyki

W przypadku niezależnych modułów elektronicznych w urządzeniach automatyki obudowa z profili aluminiowych może zapewnić niezależną ochronę konstrukcyjną, a niestandardowa długość i szerokość dostosowuje się do wewnętrznej pozycji montażowej sprzętu.

Konfigurowalne elementy

Możliwość obróbki 3-osiowej CNC

Boyuan Hardware obecnie wykorzystuje głównie 3-osiową obróbkę CNC i może wykonywać późniejszą obróbkę podwozia i paneli z profilu aluminiowego o grubości 42,5 mm zgodnie z rysunkami produktu.

Treść obróbki może obejmować:

• Otwory CNC
• Wiercenie
• Stukający
• Obróbka otworów montażowych
• Obróbka otworów interfejsu
• Panel o specjalnych otworach
• Otwory pogłębione/pogłębione
• Obróbka logo i oznakowania
• Pozostała obróbka konstrukcyjna

Konkretny zakres obróbki jest określany zgodnie z rysunkami produktu i wymaganiami konstrukcyjnymi.

Proces produkcyjny

Klient dostarcza rysunki produktów lub wymagania dotyczące wymiarów

↓

Potwierdź stałą wysokość 42,5 mm

↓

Potwierdź długość, szerokość i wbudowaną przestrzeń instalacyjną

↓

Potwierdź układ PCB i komponentów wewnętrznych

↓

Obróbka profili aluminiowych

↓

Cięcie długości

↓

3-osiowa obróbka CNC

↓

Obróbka paneli przednich i tylnych

↓

Obróbka powierzchni

↓

Kontrola wymiarów i wyglądu

↓

Montaż podwozia

↓

Kontrola gotowego produktu

↓

Pakowanie i wysyłka

O Boyuanie

Ponad 20 lat doświadczenia w produkcji wyrobów aluminiowych

Boyuan Hardware zajmuje się produktami aluminiowymi i związaną z nimi obróbką od ponad 20 lat, oferując produkty obejmujące podwozia z profili aluminiowych, obudowy aluminiowe i części obrabiane CNC.

Około. Zakład produkcyjny o powierzchni 10 000㎡

Powierzchnia produkcyjna fabryki wynosi około 10 000㎡ i jest zdolna do obróbki produktów aluminiowych, obróbki CNC, wiercenia, gwintowania, obróbki powierzchni, montażu i kontroli.

Około. 300 zestawów istniejących form

Z około 300 zestawami istniejących form dostępnych do produkcji profili aluminiowych o różnych specyfikacjach.

3-osiowa obróbka CNC

Obecnie 3-osiowy CNC jest używany głównie do obróbki wyrobów aluminiowych i podwozia, wiercenia, gwintowania, otwierania i innych procesów zgodnie z rysunkami klienta.

Pokaz warsztatowy

Często zadawane pytania

Pytanie 1. Czy wysokość tego podwozia jest stała?

Tak. Wysokość tego modelu jest stała i wynosi 42,5 mm, a długość i szerokość można dostosować.

Pytanie 2. Dlaczego ta obudowa nadaje się do montażu wbudowanego?

Stała wysokość 42,5 mm zapewnia stosunkowo kompaktowy profil, pozostawiając jednocześnie więcej przestrzeni wewnętrznej na instalację PCB, komponenty i konstrukcje montażowe. Długość i szerokość można również dostosować do dostępnej przestrzeni montażowej.

Pytanie 3. Czy obudowę można dostosować do mojej płytki drukowanej?

Tak. Długość i szerokość można dostosować do wymiarów PCB, układu komponentów i wymagań instalacyjnych.

Pytanie 4. Czy obudowa ma wewnętrzne gniazdo PCB?

Tak. Aluminiowa konstrukcja wytłaczana zawiera wewnętrzne gniazdo PCB do pozycjonowania i instalacji PCB.

Pytanie 5. Czy wewnętrzne konstrukcje montażowe można dostosować?

Tak. Wewnętrzne rowki montażowe i związaną z nimi obróbkę można zaprojektować zgodnie ze strukturą produktu.

Pytanie 6. Czy można poddać obróbce panele przedni i tylny?

Tak. Panele mogą być obrabiane CNC w celu uzyskania interfejsów, otworów montażowych, wskaźników, przycisków i innych wymaganych otworów.

Pytanie 7. Czy w obudowie można zamontować elementy generujące ciepło?

Aluminiowa struktura wytłaczana zapewnia ścieżkę rozpraszania ciepła. W przypadku produktów o określonych wymaganiach termicznych rzeczywisty projekt odprowadzania ciepła należy określić w zależności od mocy i układu podzespołów.

Pytanie 8. Jakie możliwości obróbki CNC zapewniacie?

Boyuan zapewnia głównie 3-osiową obróbkę CNC aluminiowych podwozi i powiązanych komponentów.
