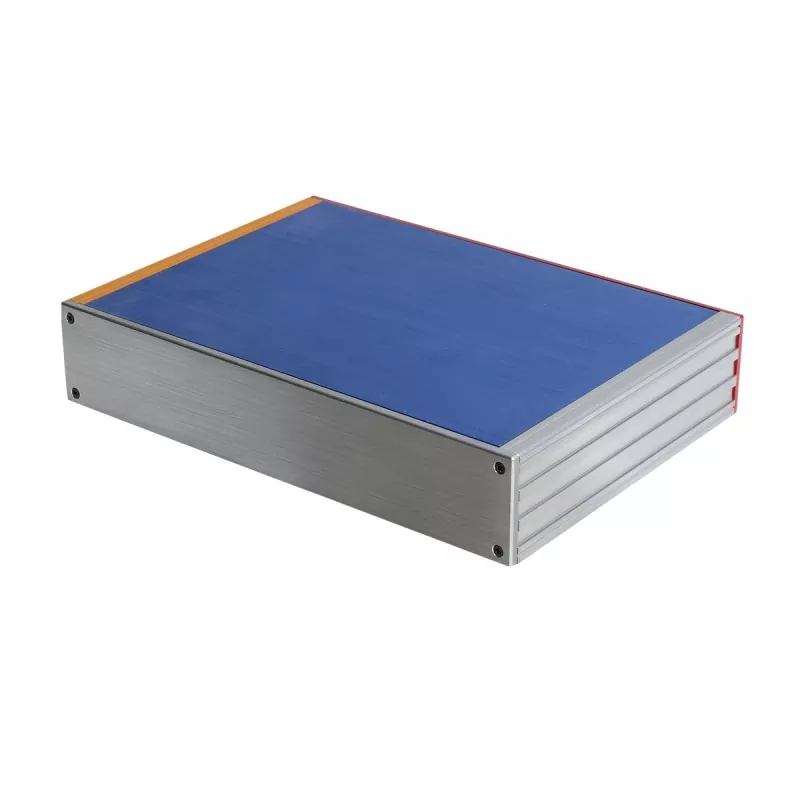

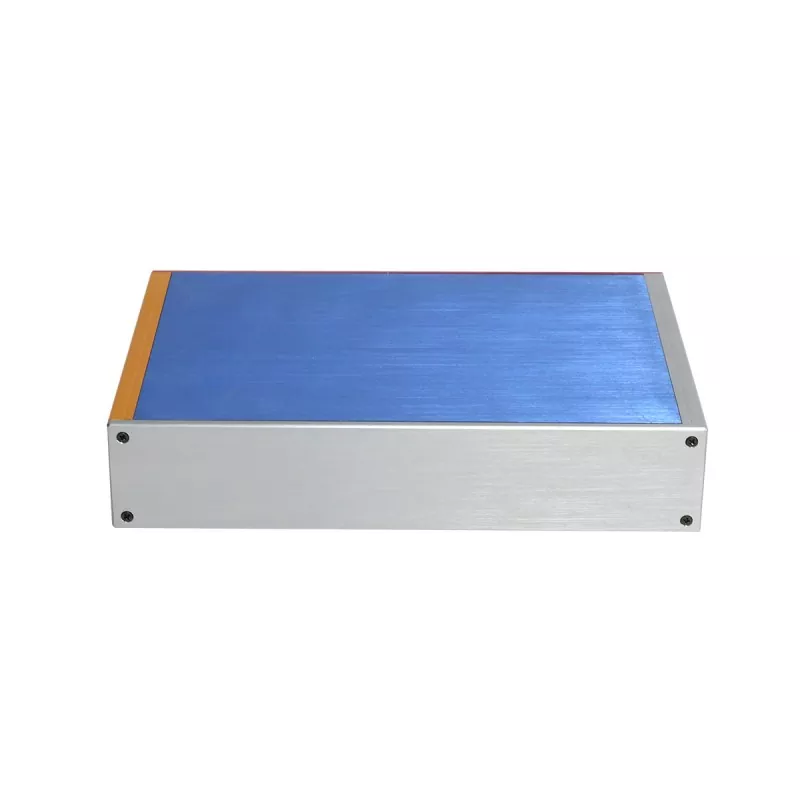

Aluminiowa obudowa przyrządu o średnicy 56 mm do sprzętu pomiarowego

To podwozie z wytłaczanego aluminium o stałej wysokości 56 mm ma konstrukcję z profili aluminiowych. Wysokość jest stała i wynosi 56 mm, a długość i szerokość można dostosować do wymiarów PCB, układu komponentów wewnętrznych i ogólnych wymiarów instrumentu. Wysokość 56 mm zapewnia większą przestrzeń montażową dla wewnętrznych komponentów elektronicznych niż niskoprofilowa obudowa, dzięki czemu aluminiowa obudowa przyrządu o średnicy 56 mm do sprzętu pomiarowego nadaje się do wyposażenia przyrządów, które muszą integrować płytki PCB, moduły elektroniczne, interfejsy, zasilacze i wewnętrzne konstrukcje montażowe.

Struktura produktu

Logika strukturalna

Stała wysokość 56 mm → dostosowywanie długości i szerokości → gniazda kart PCB → wewnętrzne rowki montażowe → struktura rozpraszania ciepła → obróbka CNC panelu przedniego i tylnego → ogólny montaż

Zalety projektu

1. Stała wysokość 56 mm, odpowiednia do wewnętrznego układu wyposażenia instrumentu

W porównaniu z niskoprofilową obudową, wysokość 56 mm zapewnia więcej przestrzeni w pionie i może pomieścić więcej typów komponentów elektronicznych.

W przypadku wyposażenia przyrządów, które wymaga jednoczesnego instalowania płytek PCB, modułów elektronicznych, interfejsów i wewnętrznych konstrukcji wsporczych, może zmniejszyć ograniczenia związane z wysokością obudowy w układzie wewnętrznym.

2. Konfigurowalna długość i szerokość, dostosowująca się do różnych rozmiarów instrumentów

Chociaż wysokość produktu jest ustalona na 56 mm, długość i szerokość można dostosować do konkretnego wyposażenia.

Ostateczną długość i szerokość podwozia można określić na podstawie:

· Wymiary PCB

· Liczba modułów wewnętrznych

· Układ interfejsu

· Moduły zasilania

· Całkowite wymiary instrumentu

· Wewnętrzna przestrzeń montażowa

Dlatego nadaje się do przyrządów elektronicznych i sprzętu pomiarowego o różnych rozmiarach.

3. Gniazda kart PCB umożliwiające wygodne pozycjonowanie płytek drukowanych

Wnętrze obudowy wyposażone jest w gniazda kart PCB, które można wykorzystać do pozycjonowania i montażu płytek PCB.

W przypadku produktów przyrządowych wewnętrzna płytka drukowana zwykle musi utrzymywać stosunkowo stabilną pozycję z interfejsami, obwodami sterującymi i innymi modułami, a gniazda kart mogą pomóc w osiągnięciu pozycjonowania strukturalnego.

4. Wewnętrzne rowki montażowe ułatwiają budowę modułową

Wewnętrzne rowki montażowe można wykorzystać do montażu:

· Moduły elektroniczne

· PCB

· Wsporniki

· Elementy mocujące

· Inne wewnętrzne części konstrukcyjne

Wysokość 56 mm w połączeniu z rowkami montażowymi może zapewnić bardziej elastyczną przestrzeń do rozmieszczenia komponentów wewnętrznych.

5. Konstrukcja profilu aluminiowego zapewnia stabilne podparcie i ścieżkę rozpraszania ciepła

Aluminiowy profil stanowiący główny korpus podwozia może zapewnić ochronę konstrukcji i podstawę montażową dla wewnętrznych elementów elektronicznych.

Jednocześnie aluminium ma dobrą przewodność cieplną, a w połączeniu ze strukturą profilu aluminiowa obudowa przyrządu o średnicy 56 mm do sprzętu pomiarowego może zapewnić pewną ścieżkę rozpraszania ciepła przez sprzęt.

W przypadku specyficznych wymagań dotyczących projektu termicznego konieczne są dalsze ustalenia w zależności od mocy komponentów elektronicznych i układu wewnętrznego.

6. Panele przedni i tylny odpowiednie do układu interfejsu instrumentu

Wyposażenie instrumentu zwykle wymaga wielu zewnętrznych interfejsów, dlatego przednie i tylne panele można poddać obróbce CNC zgodnie z rzeczywistymi funkcjami.

Obrabialne:

· Interfejsy zasilania

· Interfejsy USB

· Interfejsy komunikacyjne

· Interfejsy danych

· Otwory świetlne wskaźników

· Dziurki na guziki

· Otwory montażowe

· Inne otwory o specjalnym kształcie

Dane techniczne

Dlaczego warto wybrać wysokość 56 mm?

Wysokość 56 mm jest bardziej odpowiednia dla sprzętu elektronicznego o stosunkowo skomplikowanych strukturach wewnętrznych.

Kiedy wnętrze urządzenia wymaga jednoczesnego rozważenia:

PCB + komponenty + interfejsy + zasilacz + konstrukcje montażowe + kable połączeniowe

niskoprofilowa obudowa może ograniczać układ wewnętrzny.

Stała wysokość 56 mm może zapewnić więcej przestrzeni wewnętrznej, jednocześnie kontrolując ogólne wymiary sprzętu poprzez niestandardową długość i szerokość.

W przypadku produktów instrumentalnych konstrukcja ta może zapewnić równowagę pomiędzy przestrzenią wewnętrzną, wymiarami sprzętu i ochroną konstrukcji.

Obowiązujące pola

Ten model jest zalecany do skupiania się na przyrządach, testowaniu, pomiarach i sprzęcie elektronicznym.

1. Elektroniczne przyrządy pomiarowe

Nadaje się do sprzętu pomiarowego, który wymaga instalacji płytek PCB, interfejsów danych i wewnętrznych modułów elektronicznych.

Przednie i tylne panele można poddać obróbce zgodnie z interfejsami testowymi, interfejsami zasilania, lampkami kontrolnymi i innymi wymaganiami.

2. Sprzęt testowy

Nadaje się do niektórych modułów testowych i elektronicznego sprzętu testowego, które wymagają niezależnej konstrukcji podwozia.

Wysokość 56 mm może zapewnić stosunkowo dużą przestrzeń montażową dla wewnętrznych obwodów i modułów.

3. Instrumenty do gromadzenia danych

W przypadku sprzętu, który wymaga integracji obwodów gromadzenia danych, interfejsów komunikacyjnych i modułów zasilania, długość i szerokość obudowy można dostosować do wymiarów PCB.

4. Sprzęt do przetwarzania i konwersji sygnału

Nadaje się do sprzętu elektronicznego, który wymaga instalacji płytek PCB, interfejsów sygnałowych i wewnętrznych modułów przetwarzających.

Wewnętrzne gniazda kart można wykorzystać do pozycjonowania PCB, a rowki montażowe mogą wspierać mocowanie innych wewnętrznych części konstrukcyjnych.

5. Sprzęt do instrumentów stacjonarnych

W przypadku małych instrumentów elektronicznych, które należy umieścić w laboratoriach, stołach warsztatowych lub stołach sprzętowych, wysokość 56 mm może zapewnić stosunkowo dużą wewnętrzną przestrzeń montażową, zachowując jednocześnie zwartą konstrukcję.

Zaleca się stosowanie w oficjalnych publikacjach internetowych wskazówek dotyczących zastosowań, takich jak „instrumenty, testowanie, pozyskiwanie danych, przetwarzanie sygnałów”, a nie konkretnych dziedzin, takich jak „instrumenty medyczne” czy „instrumenty wojskowe”, które wymagają dodatkowych kwalifikacji branżowych lub weryfikacji.

Konfigurowalne elementy

Proces produkcyjny

Klient dostarcza rysunki produktów lub wymagania dotyczące wymiarów

↓

Potwierdź stałą wysokość 56 mm

↓

Potwierdź długość, szerokość i układ wewnętrzny

↓

Potwierdź płytkę drukowaną, interfejsy i komponenty wewnętrzne

↓

Obróbka profili aluminiowych

↓

Cięcie długości

↓

3-osiowa obróbka CNC

↓

Obróbka paneli przednich i tylnych

↓

Obróbka powierzchni

↓

Kontrola wymiarów i wyglądu

↓

Montaż podwozia

↓

Kontrola gotowego produktu

↓

Pokaz warsztatowy

Pakowanie i wysyłka

Kontrola jakości

W zależności od wymagań produktu można wykonać następujące czynności:

· Kontrola wyglądu profilu

· Kontrola wymiarów długości

· Kontrola wymiarów obróbki CNC

· Kontrola położenia otworu

· Kontrola gwintu

· Kontrola wymiarów i wyglądu panelu

· Kontrola wyglądu obróbki powierzchni

· Kontrola montażu

· Kontrola wyglądu gotowego produktu

W przypadku produktów z wyraźnymi wymaganiami dotyczącymi tolerancji wymiarowych kontrolę można przeprowadzić zgodnie z rysunkami klienta i wymaganiami technicznymi.

Często zadawane pytania

Pytanie 1. Czy wysokość obudowy tego instrumentu jest stała?

Tak. Wysokość tego modelu jest stała i wynosi 56 mm, a długość i szerokość można dostosować.

Pytanie 2. Czy podwozie można dostosować do różnych instrumentów?

Tak. Długość i szerokość można dostosować do wymiarów PCB, komponentów wewnętrznych, układu interfejsu i ogólnego rozmiaru sprzętu.

Pytanie 3. Czy obudowa ma wewnętrzne gniazdo PCB?

Tak. Aluminiowa konstrukcja wytłaczana zawiera wewnętrzne gniazdo PCB do pozycjonowania i instalacji PCB.

Pytanie 4. Czy moduły wewnętrzne można instalować wewnątrz obudowy?

Tak. Wewnętrzne rowki montażowe można wykorzystać do montażu płytek PCB, modułów elektronicznych, wsporników i innych elementów konstrukcyjnych.

Pytanie 5. Czy panele przedni i tylny można dostosować?

Tak. Panele mogą być obrabiane CNC zgodnie z wymaganymi interfejsami, przyciskami, wskaźnikami, otworami montażowymi i innymi otworami.

Pytanie 6. Czy aluminiowa obudowa zapewnia odprowadzanie ciepła?

Aluminiowa struktura wytłaczana zapewnia ścieżkę rozpraszania ciepła. W przypadku specyficznych wymagań termicznych projekt należy ocenić pod kątem mocy podzespołów i układu wewnętrznego.

Pytanie 7. Czy można dostosować kolor podwozia?

Tak. Wykończenie powierzchni i kolor można dostosować do wymagań produktu.

Pytanie 8. Jakie możliwości obróbki CNC zapewniacie?

Boyuan zapewnia głównie 3-osiową obróbkę CNC aluminiowych obudów instrumentów i powiązanych komponentów.
