Kompaktowa obudowa z wytłaczanego aluminium o średnicy 35 mm do zastosowań elektronicznych

Ta kompaktowa obudowa z wytłaczanego aluminium o grubości 35 mm do zastosowań elektronicznych ma konstrukcję z profilu aluminiowego. Wysokość jest stała i wynosi 35 mm, a długość i szerokość można dostosować do wymiarów PCB, układu komponentów wewnętrznych i wymagań dotyczących instalacji sprzętu.

Wnętrze obudowy posiada gniazda na karty PCB i rowki montażowe, służące do pozycjonowania płytek PCB oraz montażu wewnętrznych modułów elektronicznych i części konstrukcyjnych. Jednocześnie konstrukcja profilu aluminiowego ma pewną zdolność rozpraszania ciepła, spełniając wsparcie strukturalne i podstawowe potrzeby rozpraszania ciepła małych urządzeń elektronicznych.

Kompaktowa wysokość 35 mm jest odpowiednia dla sprzętu elektronicznego, który musi kontrolować ogólną głośność urządzenia, a jednocześnie wymaga pewnej ilości wewnętrznej przestrzeni montażowej. Dostosowując długość i szerokość obudowy, wymiary obudowy można lepiej dopasować do rzeczywistego układu PCB i komponentów wewnętrznych.

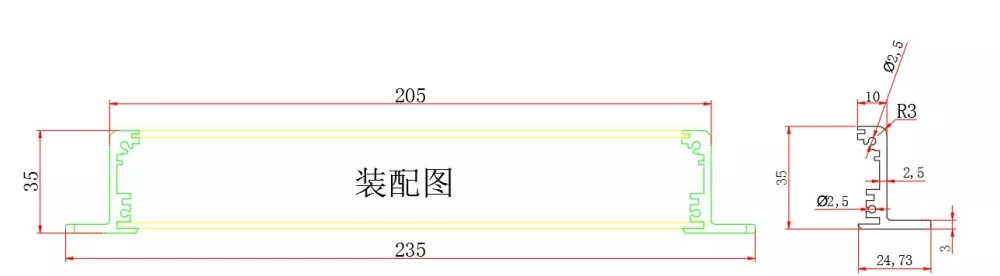

Struktura produktu

Logika strukturalna

Stała wysokość 35 mm → dostosowywanie długości i szerokości → gniazda kart PCB → wewnętrzne rowki montażowe → struktura rozpraszania ciepła → obróbka panelu przedniego i tylnego → montaż podwozia

Podstawowe zalety

1. Stała wysokość 35 mm, równoważąca kompaktowe wymiary i przestrzeń wewnętrzną

Wysokość 35 mm pozwala zachować stosunkowo kompaktowy profil urządzenia, zapewniając jednocześnie rozsądniejszą przestrzeń montażową dla płytek PCB i wewnętrznych komponentów elektronicznych niż obudowa o wyjątkowo małej wysokości.

Nadaje się do produktów z wymaganiami dotyczącymi ogólnych wymiarów urządzenia, które nadal wymagają wewnętrznie określonej przestrzeni na rozmieszczenie komponentów.

2. Długość i szerokość Możliwość dostosowania do rzeczywistego wyposażenia

Podstawową cechą tego produktu nie jest stały wymiar długości i szerokości, ale raczej:

Stała wysokość 35 mm + możliwość dostosowania długości + możliwość dostosowania szerokości.

Długość i szerokość podwozia można określić na podstawie następujących czynników:

• Wymiary PCB
• Układ komponentów
• Pozycje interfejsu
• Liczba modułów wewnętrznych
• Sposób montażu
• Ogólne wymagania dotyczące wymiarów urządzenia

Pozwala to uniknąć marnowania przestrzeni wewnętrznej na dopasowanie standardowej obudowy.

3. Wbudowane gniazda kart PCB

Wnętrze obudowy wyposażone jest w gniazda kart PCB, które można wykorzystać do pozycjonowania i montażu płytek drukowanych.

W przypadku produktów elektronicznych, które wymagają integracji płytki drukowanej bezpośrednio z obudową z profilu aluminiowego, gniazda kart pomagają określić położenie płytki drukowanej i zmniejszyć potrzebę stosowania dodatkowych elementów mocujących.

4. Wewnętrzne rowki montażowe umożliwiają elastyczny układ

Wewnętrzne rowki montażowe można wykorzystać do montażu różnych wewnętrznych części konstrukcyjnych.

Zgodnie z projektem produktu, układ wewnętrzny można zaprojektować wokół płytki drukowanej, modułów elektronicznych i innych komponentów, co pozwala na bardziej racjonalne wykorzystanie ograniczonej przestrzeni o wysokości 35 mm.

5. Struktura profilu aluminiowego równoważy wsparcie i rozpraszanie ciepła

Korpus z profilu aluminiowego może zapewnić stabilną konstrukcję podwozia, a samo aluminium ma dobrą przewodność cieplną.

W przypadku małych urządzeń elektronicznych projekt odprowadzania ciepła można przeprowadzić w połączeniu ze strukturą profilu i układem komponentów wewnętrznych.

6. Panele przednie i tylne można obrabiać zgodnie z interfejsami urządzenia

Panele przedni i tylny mogą zostać poddane obróbce CNC zgodnie z rzeczywistą konstrukcją urządzenia, np.:

• Otwory interfejsu zasilania
• Otwory interfejsu USB
• Otwory interfejsu komunikacyjnego
• Otwory na kontrolki
• Dziury na guziki
• Otwory montażowe
• Inne otwory o specjalnym kształcie

Dzięki temu obudowa może być dopasowana do układu interfejsów konkretnych urządzeń elektronicznych.

Dane techniczne

Dlaczego warto wybrać stałą wysokość 35 mm?

W przypadku obudów urządzeń elektronicznych mniejsze nie zawsze jest lepsze.

Jeśli podwozie jest zbyt niskie, może to ograniczać:

• Układ PCB
• Wysokość komponentu
• Montaż interfejsu
• Wewnętrzny projekt konstrukcyjny
• Przestrzeń odprowadzająca ciepło

Wysokość 35 mm sprawia, że ​​urządzenie jest kompaktowe, a jednocześnie zapewnia więcej miejsca na wewnętrzne płytki PCB i komponenty elektroniczne niż w przypadku ultraniskich konstrukcji.

Jednocześnie długość i szerokość można dostosować niezależnie, dzięki czemu obudowę można zaprojektować zgodnie z rzeczywistymi wymiarami płytki drukowanej, zamiast dostosowywać płytkę drukowaną do stałej obudowy.

Obowiązujące pola

Zaleca się, aby ta kompaktowa obudowa z wytłaczanego aluminium o grubości 35 mm do zastosowań elektronicznych skupiała się na małych, kompaktowych urządzeniach elektronicznych wymagających określonej ilości przestrzeni wewnętrznej, a nie obejmowała szeroko cały sprzęt przemysłowy.

1. Małe moduły sterujące

Nadaje się do małych modułów sterujących, które wymagają integracji płytek PCB, obwodów sterujących i interfejsów w niezależnej obudowie.

Wysokość 35 mm może zmniejszyć całkowitą przestrzeń zajmowaną przez urządzenie, a niestandardowa długość i szerokość odpowiadają wewnętrznej płytce drukowanej.

2. Moduły akwizycji danych i przetwarzania sygnałów

W przypadku urządzeń wymagających instalacji płytek PCB, interfejsów i obwodów przetwarzania danych, wewnętrzne gniazda kart można wykorzystać do pozycjonowania płytek PCB, a układ interfejsu można uzupełnić za pomocą niestandardowych paneli.

3. Urządzenia interfejsu komunikacyjnego

Nadaje się do małych urządzeń komunikacyjnych, konwersji sygnałów i rozszerzeń interfejsu.

Długość i szerokość obudowy można dostosować w zależności od liczby interfejsów, wymiarów PCB i przestrzeni montażowej.

4. Wbudowane moduły elektroniczne

Nadaje się do modułów elektronicznych, które muszą być instalowane wewnątrz innego sprzętu, szaf sterowniczych lub w ograniczonych przestrzeniach montażowych.

Zwarta konstrukcja pozwala kontrolować przestrzeń zajmowaną przez urządzenie, zachowując jednocześnie niezbędną przestrzeń montażową.

5. Internet Rzeczy i inteligentne urządzenia elektroniczne

W przypadku małych urządzeń elektronicznych IoT, które wymagają integracji płytek PCB, modułów komunikacyjnych, zasilaczy i interfejsów zewnętrznych, stała wysokość 35 mm może zapewnić równowagę między wymiarami urządzenia a układem wewnętrznym.

Konfigurowalne elementy

3-osiowa obróbka CNC

W przypadku podwozia z profilu aluminiowego o grubości 35 mm późniejszą precyzyjną obróbkę profilu i paneli można zakończyć za pomocą 3-osiowej obróbki CNC.

Treść obróbki może obejmować:

• Otwory CNC
• Wiercenie
• Stukający
• Obróbka otworów montażowych
• Obróbka otworów interfejsu
• Panel o specjalnych otworach
• Otwory pogłębione/pogłębione
• Obróbka logo i oznakowania
• Inna obróbka konstrukcyjna wymagana na rysunkach

Rzeczywiste elementy obróbki są określane zgodnie z rysunkami i strukturą produktu.

Pokaz warsztatowy

Kontrola jakości

W zależności od wymagań produktu można wykonać następujące czynności:

• Kontrola wyglądu profilu
• Kontrola wymiarów długości
• Kontrola wymiarów obróbki CNC
• Kontrola położenia otworu
• Kontrola gwintu
• Kontrola wymiarów i wyglądu panelu
• Kontrola wyglądu obróbki powierzchni
• Kontrola montażu
• Kontrola wyglądu gotowego produktu

W przypadku produktów z wyraźnymi wymaganiami dotyczącymi tolerancji wymiarowych kontrolę można przeprowadzić zgodnie z rysunkami klienta i wymaganiami technicznymi.
